led隔離驅動和非隔離驅動的區別,如何選
在LED照明電源領域，隔離驅動與非隔離驅動是兩種常見的驅動方式，它們各自具有獨特的特點和應用場景。
在LED照明電源領域，隔離驅動與非隔離驅動是兩種常見的驅動方式，它們各自具有獨特的特點和應用場景。
一、非隔離型電源
非隔離型電源的顯著特征在于輸入端的地線與輸出端的地線直接相連，這表明電源的輸入和輸出在電氣上并非完全隔離。這種設計簡單直接，但安全性相對較低，因?yàn)檩斎牒洼敵鲋g存在直接的電氣聯系，一旦出現故障，可能引發安全事故。

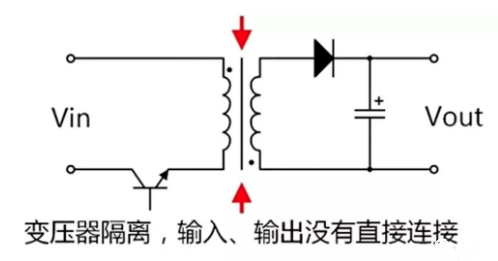

二、隔離型電源
隔離型電源則采用變壓器來實現輸入和輸出之間的完全隔離。無論是220V交流電的正極還是負極，都與輸出端沒有直接的電氣連接，從而確保電源的前級和后級在物理性質上完全隔離。這種設計顯著提高了電源的安全性和穩定性，有效降低了電氣故障帶來的風險。在隔離型電源中，輸入回路和輸出回路之間沒有直接的電氣連接，處于絕緣的高阻態，沒有電流回路。
三、常用電源拓?fù)?/div>

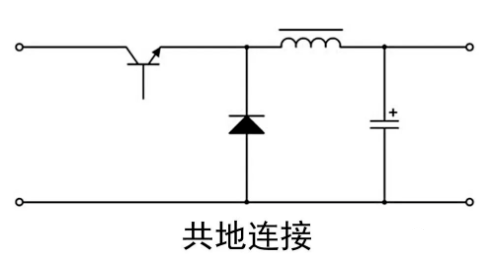

非隔離電源拓?fù)洌撼Ｒ?jiàn)的非隔離電源拓?fù)浒˙uck、Boost、Buck-Boost等。以Buck電路為例，
它是一種降壓型直流-直流轉換電路，通過調整開關器件的占空比來實現輸出電壓的調節。非隔離電源的特點是輸入和輸出之間有直接的電流回路，通常是共地的。
它是一種降壓型直流-直流轉換電路，通過調整開關器件的占空比來實現輸出電壓的調節。非隔離電源的特點是輸入和輸出之間有直接的電流回路，通常是共地的。
隔離電源拓?fù)洌焊綦x電源則主要采用帶隔離變壓器的反激、正激、半橋、LLC等拓?fù)洹Ｒ苑醇る娐窞槔且环N通過變壓器實現能量傳輸和隔離的開關電源拓?fù)洌哂须娐泛?jiǎn)單、成本低等優點，常用于中小功率的電源設計中。

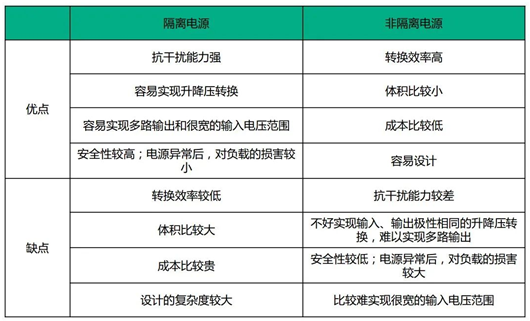

四、LED隔離驅動與非隔離驅動的選擇
安全性要求高的場合：對于系統前級的電源，為了提高抗干擾性能和保證可靠性，通常選用隔離電源。在對安全有嚴格要求的場合，如需接市電的AC-DC轉換電源或醫療用電源，必須使用隔離電源，以確保人身安全。在一些特殊場合，甚至需要使用加強隔離的電源。
性價比和體積考慮的場合：在電路板內的IC或部分電路供電中，從性價比和體積角度出發，優先選用非隔離方案。對于采用電池供電且對續航力要求嚴苛的場合，也通常采用非隔離供電方式。
抗干擾要求高的場合：在遠程工業通信的供電中，為了有效降低地電勢差和導線耦合干擾的影響，一般采用隔離電源為每個通信節點單獨供電。
五、隔離驅動與非隔離驅動的特點
隔離驅動：適用于需要電氣隔離的場合，如室外燈具、需要直接用手接觸LED和輸出接線的地方。它通過變壓器將高電壓降為低電壓，并通過整流器輸出直流電。這種驅動方式的安全性較高，可以有效防止觸電事故，但電路設計相對復雜，成本較高。
非隔離驅動：適用于室內燈具、電壓相對穩定的環境中，以及在成本和散熱條件允許的情況下。非隔離驅動通常采用簡單的電路設計，成本較低，適用于電性能要求不是特別高且環境較為穩定的場所。
在選擇LED驅動方式時，應根據具體的應用場景、安全性要求、成本預算等因素綜合考慮，以確保照明系統的安全、穩定和高效運行。
