PN結作為半導體器件的核心基礎，其形成過程和特性與摻雜濃度密切相關，以下將深入剖析相關原理。
一、PN結的形成機制
PN結的構成源于同一半導體晶體兩側分別經P型與N型摻雜。P型半導體富含空穴，而N型半導體富含電子。當這兩種半導體緊密結合時，在交界面處形成PN結。摻雜濃度對PN結的形成和特性具有顯著影響。
在半導體中，多數載流子由雜質離子提供，少數載流子則源于本征激發，即共價鍵中的電子在溫度升高或光照條件下掙脫原子核束縛，形成電子-空穴對。當P型和N型半導體接觸時，界面附近發生載流子的擴散運動。P區的空穴向N區擴散，N區的電子向P區擴散，導致界面處的電荷分布發生變化，形成空間電荷區，即耗盡層。該區域內的電場方向從N區指向P區，阻礙載流子的進一步擴散，達到動態平衡。
二、耗盡層寬度與摻雜濃度的關系
耗盡層寬度受雜質離子濃度影響顯著。高摻雜濃度下，多數載流子濃度增加，其擴散運動占主導，削弱了內建電場，使得耗盡層寬度變窄。具體而言，當摻雜濃度提高時，單位體積內的雜質離子數量增多，提供的多數載流子數量增加。在PN結形成初期，多數載流子的擴散運動更為劇烈，與少數載流子的漂移運動達到平衡時，所需的空間電荷區范圍減小，因此耗盡層寬度變窄。
三、PN結隨外加電壓的變化

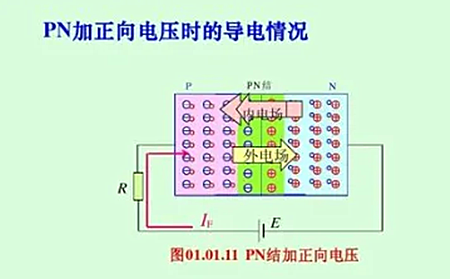

（一）正向電壓的影響
外接正向電壓時，PN結兩側電子密度增加并向兩側遞減，導致PN結變薄。具體表現為：大量電子涌入N區，與空間電荷區的正離子結合，使其顯中性，削弱內電場，P區同理。此時，漂移運動被削弱，擴散運動加強。由于少子數目相對較少，且少子的漂移運動減少，PN結無法維持原有的寬度，故而縮減。
（二）反向電壓的影響
在外接反向電壓時，漂移運動被增強，進行漂移運動的少子增多，PN結變厚。反向電壓下，空間電荷區的電場強度增加，阻礙載流子的擴散運動，使得更多的少子參與漂移運動，進一步加寬耗盡層。
四、摻雜濃度對PN結伏安特性的影響
（一）正向特性
摻雜濃度對PN結的正向導通電壓有直接影響。高摻雜濃度使N區和P區中的載流子濃度增加，從而提高正向電流密度。然而，過高的摻雜濃度可能導致PN結出現隧道效應或穿通現象，使正向電流密度不再隨電壓線性增長。
（二）反向特性
高摻雜濃度增加了PN結內部的載流子濃度，使得在反向偏置電壓下，仍有較多載流子能夠越過PN結勢壘參與導電，導致反向飽和電流增大。
五、PN結在不同方向電壓下的特性變化
當外加正向電壓時，PN結的耗盡層變窄，這是因為正向電壓降低了PN結的內建電場，使得多數載流子的擴散運動更容易進行，從而減小了耗盡層的寬度。相反，在反向電壓作用下，耗盡層變寬，因為反向電壓增強了內建電場，阻礙了多數載流子的擴散，同時促進了少數載流子的漂移運動。
六、PN結的核心要素及其作用
（一）P區與N區的特點
P區（positive正極）：多數載流子為空穴。本征激發產生電子-空穴對，所以P區也存在一定數量的少數載流子——自由電子。
N區（negative負極）：多數載流子為自由電子。
（二）PN結的維持機制
PN結的維持依賴于PN各區少子的漂移運動和部分突破勢壘逃逸的多子的擴散運動，且漂移運動的少子和擴散運動的多子數目相同。少子由半導體自身共價鍵本征激發形成，與摻雜濃度無關。當摻雜濃度增大時，少子數目不變，但多子濃度增加。在PN結區域，雜質元素增多，使得多子更容易進行擴散運動。為了與固定數目的少子漂移運動達到動態平衡，所需多子擴散的范圍減小，因此PN結變窄。
綜上所述，PN結的形成、耗盡層寬度變化以及伏安特性等都與摻雜濃度密切相關。深入理解這些關系對于設計和優化半導體器件具有重要意義。
