MOS管與繼電器的區別,優缺點介紹
一、引言
在現代電子電路設計中，MOS管與繼電器作為兩種常見的開關元件，被廣泛應用于各種場景。它們各自具備獨特的特性和優勢，同時也存在一些差異。
本文將深入剖析MOS管與繼電器在工作原理、響應速度、耐久性、控制電流/電壓需求、聲音表現、應用范圍以及體積和價格等方面的異同，旨在為電子工程師和相關從業者在選型和應用過程中提供全面、專業的參考依據。
本文將深入剖析MOS管與繼電器在工作原理、響應速度、耐久性、控制電流/電壓需求、聲音表現、應用范圍以及體積和價格等方面的異同，旨在為電子工程師和相關從業者在選型和應用過程中提供全面、專業的參考依據。

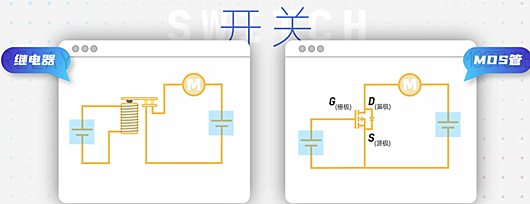

二、工作原理
繼電器：繼電器是一種基于電磁原理工作的開關器件。當控制電流流經繼電器內部的線圈時，會產生磁場，進而驅動機械觸點的動作，實現電路的接通或斷開。這種機械式的切換機制使得繼電器能夠承載較大的電流和電壓，適用于對功率要求較高的應用場景。
MOS管：MOS管（金屬-氧化物半導體場效應晶體管）則是一種半導體器件，通過在柵極施加電壓來調節源極和漏極之間的導電性能。當柵極電壓達到一定閾值時，MOS管導通，允許電流在源極和漏極之間流動；而當柵極電壓低于閾值時，MOS管則截止，阻斷電流的流動。其工作原理基于半導體的電學特性，具有快速響應和低功耗的特點。
三、響應速度
繼電器：由于繼電器依賴機械觸點的物理移動來實現電路的切換，因此其響應速度相對較慢，通常在毫秒級別。這限制了繼電器在高頻開關應用中的使用。
MOS管：MOS管的響應速度非?？?，通常在納秒級別。這一特性使得MOS管能夠輕松應對高頻開關操作，適用于對速度和效率要求較高的電路，如高頻電源轉換器和數字電路中的時鐘信號控制等場景。
四、耐久性
繼電器：繼電器內部的機械觸點在長期頻繁的開關過程中，容易因電弧燒蝕、接觸磨損等原因?qū)е滦阅芟陆担缃佑|電阻增大、觸點粘連等問題。這不僅會影響繼電器的可靠性，還可能縮短其使用壽命，增加設備的維護成本和停機時間。
MOS管：MOS管作為半導體器件，沒有機械部件，因此不存在機械磨損的問題。其導電性能主要取決于半導體材料的電學特性，在正常使用條件下，理論上具有幾乎無限的開關壽命。這使得MOS管在長期穩定運行的電子設備中具有顯著的優勢，降低了設備的維護需求和總體擁有成本。
五、控制電流/電壓
繼電器：為了驅動繼電器的線圈產生足夠的磁場以吸合觸點，通常需要較大的控制電流，一般在幾十毫安到數安培之間。同時，對應的控制電壓也相對較高，常見的有直流5V、12V、24V等，這使得繼電器在一些對功耗敏感的便攜式設備或低功耗系統中可能不太適用。
MOS管：MOS管的控制電流非常小，通常只需微安級別的電流即可實現有效的柵極控制。其控制電壓也相對較低，一般在幾伏特范圍內，例如常見的3.3V、5V等。這使得MOS管在低功耗應用以及與微控制器等低電壓數字電路的接口中具有很大的優勢，能夠有效降低系統的整體功耗。
六、聲音表現
繼電器：在繼電器觸點閉合或斷開的瞬間，由于機械觸點的物理碰撞，會產生明顯的“咔噠”聲。這種聲音在一些對噪音敏感的應用場景中可能被認為是干擾源，例如在音頻設備、通信設備或醫療電子設備等對環境噪聲要求較高的場合。
MOS管：MOS管在工作過程中不會產生任何機械運動，因此幾乎沒有聲音發出。這一特性使得MOS管在靜音運行要求較高的電子設備中具有明顯的優勢，能夠提供更為安靜、舒適的工作環境。
七、應用范圍
繼電器：繼電器憑借其能夠承受高電流和高電壓的能力，廣泛應用于電力系統、工業控制領域的大功率設備、汽車電子中的啟動系統以及家電產品的主電源控制等場景。這些場景通常需要對較大的功率進行切換和控制，繼電器的高功率處理能力正好滿足了這樣的需求。
MOS管：MOS管則以其快速響應、低功耗、高可靠性和小型化等優勢，在數字電路、功率放大器、集成電路、消費電子產品（如智能手機、平板電腦等）的電源管理電路以及LED照明驅動等領域得到了廣泛的應用。在這些應用場景中，對器件的開關速度、功耗和尺寸有著較為嚴格的要求，MOS管的特性能夠很好地契合這些要求。

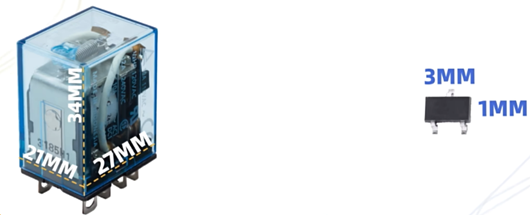

八、體積和價格
繼電器：傳統的繼電器由于其內部機械結構和線圈的存在，體積相對較大，尤其是大功率繼電器，可能需要占用較多的電路板空間。同時，繼電器的價格也相對較高，特別是在一些高性能、高功率的型號中，成本可能會進一步上升。
MOS管：MOS管的體積小，能夠?qū)崿F(xiàn)高度的集成化，滿足現代電子設備對于小型化和輕薄化的需求。此外，MOS管的制造工藝相對成熟，市場供應充足，因此在大多數情況下，其價格相對較為便宜，有助于降低電子設備的整體成本。
九、優缺點總結
MOS管的優點：
無機械運動部件：具有較長的使用壽命和較強的抗振動、抗沖擊能力，能夠適應復雜惡劣的工作環境，減少了設備因機械故障導致的停機時間和維修成本。
響應速度快：能夠快速實現開關動作，適用于高頻開關電路，如高頻DC-DC轉換器、無線通信設備中的功率放大器控制等場景，提高了系統的效率和性能。
輸入阻抗高：幾乎不從信號源獲取電流，可作為理想的電子開關，降低了對驅動電路的負載效應，提高了信號傳輸?shù)臏?zhǔn)確性和可靠性。
導通電阻低：在導通狀態下，MOS管的傳導損耗極小，有助于提高電源轉換效率，延長電池供電設備的續航時間，同時減少了器件在工作過程中的發熱，提高了系統的穩定性。
開關損耗低：特別適合PWM（脈寬調制）輸出模式等需要頻繁開關的應用，能夠在高頻率下保持較低的能耗，實現了高效的能量控制和轉換。
設計靈活：柵極偏壓可根據具體應用需求設計為正、負或零，提供了靈活多樣的電路設計方案，滿足不同電路的功能要求和性能指標。
低功耗：在工作過程中消耗的功率較低，性能穩定，具有較強的抗輻射能力，制造成本相對低廉，占用的電路板面積較小，易于實現高密度的電路集成，降低了電子設備的整體成本和體積。
MOS管的缺點：
電流和電壓承受能力相對較低：相較于繼電器，MOS管能夠承受的電流和電壓范圍較為有限，通常適用于小功率電路，如消費電子產品的電源管理、信號處理電路等。在高功率應用場景中，可能需要多個MOS管并聯使用或采用其他功率器件來滿足需求。
需要持續的控制信號：為了保持MOS管的導通狀態，必須持續提供柵極控制信號。一旦控制信號消失，MOS管將立即截止。這在一些需要長時間保持導通狀態的電路中，可能需要額外的信號維持電路或能源，增加了系統設計的復雜性和功耗。
隔離性較差：MOS管的源極、柵極和漏極之間存在一定的電學耦合，難以實現如同繼電器那樣有效的信號隔離。在需要進行強弱電隔離或不同電路模塊之間隔離的電路中，可能需要額外添加隔離器件，如光耦合器等，以確保電路的安全性和可靠性。
繼電器的優點：
能夠承受較高的電流和電壓：適用于大功率電路，如工業控制中的電機驅動、電力系統的開關控制以及汽車電子的啟動系統等，能夠可靠地切換較大的功率負載，滿足高功率應用的需求。
具有較好的隔離性：繼電器的控制電路與被控電路之間通過電磁隔離，能夠有效地隔離控制信號和被控電路，防止高電壓、大電流對控制電路的干擾和損壞，提高了系統的安全性，特別適用于需要進行電氣隔離的場合。
在斷電狀態下可以保持其狀態：即使在控制信號消失或斷電的情況下，繼電器的觸點仍能保持其當前的通斷狀態，這一特性在一些需要記憶功能或在停電后保持特定工作狀態的電路中非常有用，如應急電源系統、安全監控設備等。
繼電器的缺點：
存在機械運動部件：容易受到振動、沖擊等機械因素的影響，導致觸點接觸不良、焊點開裂等問題，降低了繼電器的可靠性和壽命。在一些振動較大的工作環境中，如航空航天、車載設備等，需要采取額外的減震措施來保護繼電器。
響應速度較慢：由于機械觸點的運動慣性，繼電器的開關速度相對較慢，無法滿足高頻開關電路的需求。在高速數字電路、高頻電源等對響應速度要求較高的應用中，繼電器的這一缺點限制了其使用范圍。
體積較大：與MOS管等半導體器件相比，繼電器的體積通常較大，尤其是在集成度較高的電子設備中，較大的體積會占用寶貴的電路板空間，不利于設備的小型化和便攜化設計。
十、結論
綜上所述，MOS管和繼電器在工作原理、性能特點和應用場景等方面存在顯著差異。MOS管以其快速響應、低功耗、高可靠性和小型化等優勢，在消費電子、通信設備、計算機等對速度、體積和功耗要求較高的領域得到了廣泛的應用；而繼電器則憑借其高功率處理能力、良好的隔離性和斷電狀態保持能力，在工業控制、電力系統、汽車電子等對功率和安全性要求較高的場合發揮著重要作用。在實際的電子電路設計中，工程師應根據具體的應用需求、電路參數和環境條件，綜合考慮兩者的優缺點，合理選擇開關器件，以實現電路的最佳性能、可靠性和成本效益。
