一、電阻的基本概念
電阻是表示導體對電流阻礙作用大小的物理量。導體的電阻越大，意味著其對電流的阻礙作用越強。不同導體由于材料、尺寸等因素的差異，通常具有不同的電阻值。這體現了電阻作為導體本身固有屬性的特點。在電路分析與設計中，電阻的大小直接影響電流的大小和方向，進而影響整個電路的工作狀態和性能表現。電阻通常用字母 “R” 表示，其國際單位是歐姆，簡稱歐，符號為 “Ω”。
二、電阻的阻值換算關系
在實際應用中，電阻的阻值范圍很廣，為了方便表示和計算，引入了如下的換算關系：
1kΩ（千歐）=1,000Ω
1MΩ（兆歐）=1,000,000Ω=1,000kΩ
這種換算關系使得在描述較大或較小的電阻值時更加簡潔明了，便于工程技術人員進行電路設計和分析。
三、微型貼片電阻的標識方法
微型貼片電阻因其體積小、便于集成等優點，在現代電子設備中得到了廣泛應用。其上的標識代碼通常為 3 位數或 4 位數，不同的位數對應著不同的精度：
3 位數標識（精度為 5%） ：對于一般精度要求的貼片電阻，采用 3 位數標識。前兩位數字表示阻值的有效數字，第三位數字表示 10 的冪數。根據此規則計算得到的電阻值存在±5% 的誤差范圍。例如，“103” 表示阻值為 10×10³Ω=10kΩ±5%。
4 位數標識（精度為 1%） ：而精密貼片電阻則采用 4 位數標識，前三位數字為阻值的有效數字，第四位數字同樣表示 10 的冪數。按此方法算出的電阻值的誤差范圍縮小至±1%。如 “1003” 表示阻值為 100×10³Ω=100kΩ±1%。
四、特殊情況的貼片電阻標識
當貼片電阻的標識代碼中包含字母 “R” 時，此 “R” 相當于小數點的作用。例如，“4R3” 表示阻值為 4.3Ω±5%，“69R9” 則表示阻值為 69.9Ω±1%。這種表示方法有效解決了在小電阻值情況下標識位數受限的問題，使標識更加靈活和準確。

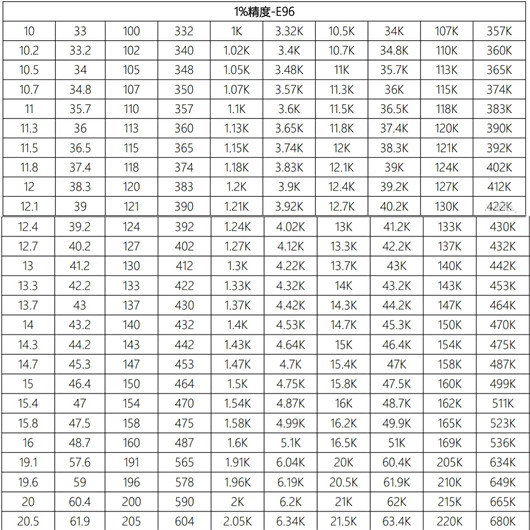

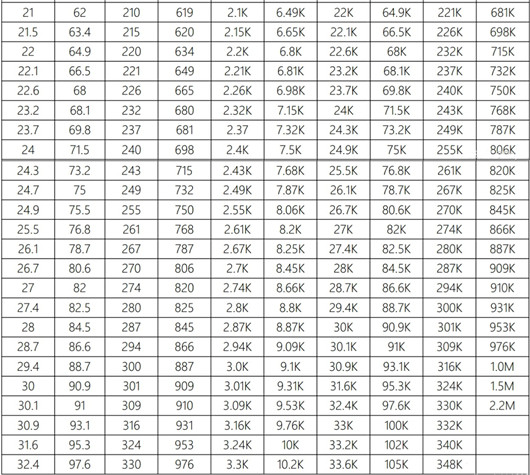

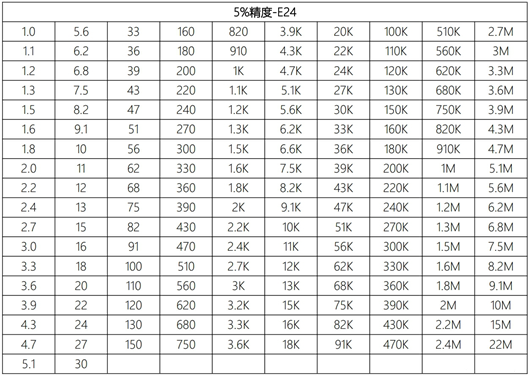

五、貼片電阻阻值查詢表
為了方便工程技術人員和電子愛好者快速準確地查詢貼片電阻的阻值，以下提供部分常見貼片電阻的阻值查詢表：
