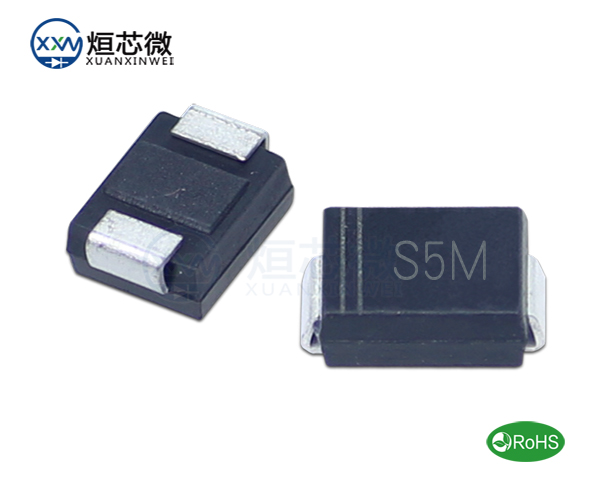

一、整流二極管工作原理剖析
正向偏置狀態詳解
當整流二極管的正極（P區）連接到電源正端，負極（N區）連接到電源負端時，二極管處于正向偏置狀態。此時，電源電壓有效降低了PN結的勢壘電壓，使得P區的空穴與N區的電子獲得足夠能量，能夠順利通過PN結，從而形成電流。二極管在此狀態下導通，電流方向是從正極流向負極，實現了電流的有效傳導，這是整流二極管發揮整流功能的關鍵基礎。
反向偏置狀態詳述
若電源的正極連接到二極管的負極，負極連接到正極，二極管則處于反向偏置狀態。此時PN結的勢壘電壓顯著增大，電子和空穴分別被牢牢吸引在各自的區域，難以跨越PN結，導致電流無法通過。理想情況下，反向偏置時二極管不導電，電流幾乎為零。這一特性賦予整流二極管阻止反向電流通過的能力，使其成為將交流電轉換為直流電的核心元件，為直流供電設備提供關鍵支持。
二、整流二極管關鍵工作特性
單向?qū)щ娦?/div>
單向?qū)щ娦允钦鞫O管最為突出的核心特性。正向偏置時電流順暢流通，反向偏置時電流幾乎完全被阻斷。這一特性使其在電源整流、電流保護等電路應用中發揮關鍵作用，是構建穩定直流供電系統不可或缺的組件。
正向壓降
整流二極管在正向?qū)顟B(tài)下必然存在一定的電壓降，通常硅二極管的正向壓降在0.7V左右。這一壓降雖看似微小，但在高電流強度以及高頻開關應用中，會累積產生顯著的能量損耗，影響整流電路的整體效率，因此在設計高效能電路時需重點關注并合理權衡。
反向恢復時間
反向恢復時間是指整流二極管從正向?qū)顟B(tài)切換至反向截止?fàn)顟B(tài)所需的時間。在高速開關電源等高頻應用場合，較長的反向恢復時間會導致開關過程中的能量損耗增加，甚至可能引發電路的不穩定。隨著材料科學與半導體工藝的不斷進步，現代整流二極管通過采用新型高效材料和優化設計結構，已有效縮短反向恢復時間，從而顯著提升了電源轉換效率，降低了能量損耗，滿足了高頻電路對元件性能的嚴苛要求。
反向電流
盡管理想狀態下整流二極管在反向偏置時應完全截止，但在實際應用中，由于半導體材料的特性、制造工藝的限制以及工作環境因素的影響，往往會產生少量的反向電流，即反向泄漏電流。在大多數普通應用中，該電流微乎其微，幾乎可忽略不計。然而，在高精度模擬電路、低功耗電子設備等對電流控制精度要求極高的領域，反向泄漏電流可能會對電路的性能指標產生明顯影響，如導致信號失真、增加系統功耗等，因此在設計此類電路時，需對整流二極管的反向電流特性進行仔細評估和篩選。
三、整流二極管廣泛的應用領域
電源整流應用
電源整流是整流二極管最為典型的應用場景，其核心目標是將交流電高效、穩定地轉換為直流電，以滿足各類電子設備對直流供電的需求。常見的整流方式包括半波整流、全波整流和橋式整流等。半波整流電路結構簡單，僅利用交流電的正半周進行整流，輸出的是脈動較大的直流電，適用于對電源質量要求不高、成本敏感的簡易設備；全波整流則充分利用交流電的正負兩個半周，通過合理的電路設計使二極管在兩個半周期內交替導通，輸出相對較為平滑的直流電，提高了電源的利用率和輸出質量；橋式整流更是巧妙地利用四個二極管構成橋式電路結構，不僅實現了高效率的整流效果，還具備良好的輸入適應性和輸出穩定性，能夠有效降低輸出直流電的紋波系數，廣泛應用于各類開關電源、充電器、通信電源等對電源性能要求較高的電子設備中，為現代電子技術的發展提供了可靠、穩定的直流電源保障。
電流保護應用
整流二極管在電流保護電路中同樣發揮著至關重要的作用。當電路中因故障或異常情況導致電流方向發生逆轉時，整流二極管能夠迅速響應，自動阻斷反向電流的流通路徑，如同一道堅固的防線，有效保護電路中的敏感元件，如集成電路、晶體管、電容等免受反向電流的沖擊而損壞。這一特性在電源設計、開關電源以及逆變器等復雜電力電子系統中具有極其重要的意義，能夠顯著提升系統的可靠性和安全性，降低因電流異常導致的故障風險，延長設備的使用壽命，確保電子設備在各種復雜工況下都能穩定、可靠地運行。
