一、電位器工作原理
電位器是一種可調電阻元件，通過改變滑動觸點在電阻體上的位置，能夠精確調節電路中的電阻值。當滑動觸點從電阻體的一端移動到另一端時，電阻值會在最小值和最大值之間連續變化。這一特性使得電位器在各種電子電路中廣泛應用，用于控制電壓或電流的大小，實現對電路參數的靈活調節。
電位器通常具有三個引腳，分別為端子A（固定端子1）、端子B（固定端子2）和滑動端子W（可變端子）。端子A和端子B分別連接到電源的正負極或負正極，而滑動端子W則輸出調節后的電壓或電流。通過精確調整滑動觸點的位置，可以實現對電路中電壓或電流的精確控制，滿足不同應用場景下的需求。
二、電位器的接線方法
（一）分壓器接法
分壓器接法是最常見的電位器接線方式之一，主要用于調節電路中的電壓輸出。其接線步驟如下：
將端子A連接到電源正極（+）。
將端子B連接到電源負極（-）。
將滑動端子W連接到負載或后續電路，以獲取調節后的電壓輸出。
這種接法利用電位器的電阻分壓原理，通過改變滑動觸點的位置，可以在滑動端子W處獲得從接近0V到接近電源電壓的連續可調電壓。分壓器接法在音頻設備的音量控制、傳感器信號調理等眾多領域有著廣泛的應用。
（二）可變電阻接法

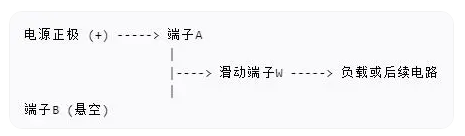

可變電阻接法主要用于調節電路中的電流大小。其接線步驟如下：
將端子A連接到電源正極（+）。
將滑動端子W連接到負載或后續電路。
端子B懸空，不連接任何電路。
在這種接法中，電位器相當于一個可變電阻，通過改變滑動觸點的位置，可以改變電路中的總電阻，從而實現對電流大小的調節?？勺冸娮杞臃ǔＳ糜陔娏髡{(diào)節電路、可調電源等場景，能夠根據實際需求靈活調整電流輸出。
（三）短路保護接法

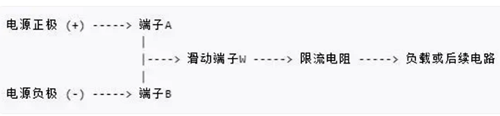

短路保護接法的目的是防止電路在使用過程中發生短路故障，確保電路的安全運行。其接線步驟如下：
將端子A連接到電源正極（+）。
將端子B連接到電源負極（-）。
將滑動端子W連接到負載或后續電路，并在滑動端子W和端子B之間串聯一個限流電阻。
通過在滑動端子W和端子B之間串聯限流電阻，可以在一定程度上限制電路中的最大電流，防止因滑動觸點意外接觸端子B導致短路故障。這種接法在一些對電路安全性要求較高的場合，如工業控制電路、精密儀器設備等中得到廣泛應用，能夠有效保護電路和設備免受短路損壞。
三、電位器在電路設計中的應用要點
根據應用場景選擇合適的接線方式：在實際電路設計中，應根據具體的應用需求選擇合適的電位器接線方式。若需要調節電壓輸出，如在音頻設備的音量控制電路中，分壓器接法是理想的選擇；若目標是調節電流大小，如在可調電源電路中，則可變電阻接法更為合適；而在對電路安全性要求較高的場合，短路保護接法可以提供額外的保護措施，確保電路穩定運行。
注意電位器的額定功率和阻值范圍：在選用電位器時，務必確保其額定功率滿足電路需求，避免因功率不足導致電位器過熱損壞。同時，根據電路的調節范圍要求，合理選擇電位器的阻值范圍，以實現精確的電壓或電流調節。例如，在低電壓、小電流的電路中，可選擇阻值范圍較小的電位器；而在高電壓、大電流的電路中，則需要選用高功率、合適阻值范圍的電位器，以保證電路的正常工作和調節性能。
確?；瑒佑|點的可靠接觸：電位器的滑動觸點與電阻體之間的接觸質量直接影響其調節性能和可靠性。在安裝和使用電位器時，應注意避免過度用力旋轉滑動觸點，以免造成觸點磨損或電阻體損壞。此外，定期對電位器進行清潔和維護，去除表面的灰塵和油污，有助于保持良好的接觸性能，確保電位器在長期使用過程中穩定可靠地工作。
