在電子電路設計領域，選擇合適的貼片式電感對于確保電路的性能和穩定性起著至關重要的作用，尤其在面對不同應用場景和設計要求時。以下將從多個關鍵因素出發，詳細闡述如何精準選擇貼片式電感。
一、明確電路基本要求
在挑選電感型號之前，明確電路的功能需求是首要步驟。貼片式電感的應用場景多樣，如濾波、電源管理、信號傳輸?shù)龋煌瑧?yīng)用場景對電感的各項參數要求差異顯著。
濾波應用 ：當電感用于濾波時，電感值和頻率特性成為關鍵考量因素。必須確保電感能夠在目標頻率下有效發揮作用，與電容協同構成濾波網絡，實現對特定頻率信號的有效過濾。
電源管理應用 ：在電源管理電路中，應優先選擇能夠承載大電流且直流電阻低的電感。這是因?yàn)榈椭绷麟娮栌兄跍p少電能在傳輸過程中的損耗，提高電源轉換效率，同時大電流承載能力確保電感在電源電路中穩定工作，維持輸出電壓的穩定性。
二、精準選擇電感值
電感值是貼片電感的核心參數之一，對電路的工作效率和性能有著直接且顯著的影響。
在濾波器電路中的考量 ：濾波器電路中，電感值必須與電容值精準匹配，以形成適宜的濾波器頻率范圍。這種匹配關系決定了濾波器對不同頻率信號的衰減程度，從而影響信號的純凈度和電路的整體性能。
在電源電路中的作用 ：電源電路里，電感值的大小關乎儲能能力和輸出電壓穩定性。合適的電感值能夠確保電源在負載變化時，輸出電壓保持穩定，避免電壓波動對后續電路造成影響。實際應用中，電感值的選擇往往需要結合嚴謹?shù)脑O(shè)計計算和反復的實際測試結果，并且必須充分考慮允許的偏差范圍，以應對實際工作環境中的各種不確定性因素。
三、合理確定載流能力
確定電感器能夠承受的最大工作電流是保障電路可靠性的關鍵環節。一旦流過電感的電流超出其額定值，極有可能導致電感器過熱甚至損壞，進而引發整個電路的故障。
大型電路中的電感選擇 ：對于大型電路，應選擇能夠承受大電流的電感器，以此預防電感器飽和以及性能下降等問題，確保電路在高功率運行狀態下的穩定性。
小型電路中的電感選擇 ：而對于小型電路，可優先考慮尺寸更小、功耗更低的電感，這樣既能滿足電路的性能需求，又能有效節省寶貴的電路板空間和降低成本，在便攜式電子設備等對空間和成本敏感的應用場景中具有重要意義。
四、深入關注頻率特性
貼片電感的工作頻率范圍對其在電路中的作用發揮有著決定性影響。
高頻電路需求 ：在高頻信號傳輸場景中，務必選擇頻率特性穩定且損耗小的電感。這是因?yàn)楦哳l信號對電感的寄生參數較為敏感，優質的頻率特性能夠減少信號畸變和能量損耗，保障信號的完整性和傳輸效率。
寬頻率范圍電路的解決方案 ：針對工作頻率范圍較寬的電路，應挑選頻率特性均勻的電感器，如此一來，可以確保電路在整個工作頻率范圍內性能保持穩定，避免因電感性能的頻率依賴性導致電路性能的起伏不定。
五、審慎考慮外殼尺寸和安裝方法
貼片式電感的封裝尺寸直接關系到電路板的空間利用率，因此選擇適宜的封裝規格至關重要。目前常見的封裝規格涵蓋了 0402、0603、0805、1206 等多種類型，各有其適用的應用場景。
小型設備的封裝選擇 ：如手機和便攜式設備等小型電路板，通常會選用 0402 或 0603 尺寸的電感器，這種小巧的封裝尺寸能夠在有限的空間內實現電路功能，滿足設備輕薄化的設計趨勢。
工業系統的封裝選擇 ：而 0805 或 1206 尺寸的電感器則更多地應用于大型電路或工業系統中，它們憑借相對較大的尺寸，能夠提供更高的電流承載能力和更好的散熱性能，確保在復雜惡劣的工作條件下穩定運行。在選擇封裝時，除了考慮平面尺寸，還需兼顧貼片電感的高度，以防與其他元器件發生重疊，影響電路板的布局和組裝工藝。
六、特殊應用場景的電感選擇
面對特定應用需求，特殊類型的貼片電感能夠提供更加針對性的解決方案。

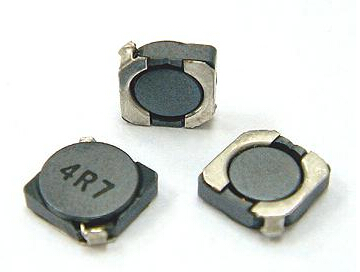

功率電感器的優勢 ：功率電感器專為需要高飽和電流和低阻抗特性的電源管理模塊設計。在高功率密度的電源系統中，功率電感器能夠高效地存儲和釋放能量，確保電源的穩定輸出，同時其低阻抗特性有助于減少電磁干擾，提升電源系統的整體性能。
屏蔽電感的應用場景 ：屏蔽電感則適用于對干擾抑制要求嚴格的電路，像無線通訊設備、信號處理模塊等。它通過獨特的屏蔽結構，有效抑制電磁場的泄漏和外部干擾的侵入，保證信號的純凈傳輸。在高密度安裝場景和小功率電路中，屏蔽電感的優勢尤為突出，能夠在有限的空間內實現良好的電磁兼容性。
磁感應器的特點 ：磁感應器憑借其高耐用性，在工業廠房和沖擊設備等惡劣環境下的應用表現出色。它能夠承受較大的機械應力和復雜的電磁環境，確保電路在嚴苛條件下的可靠運行，減少因環境因素導致的故障風險。
綜上所述，選擇合適的貼片電感需要設計人員綜合權衡電路要求、電感值、載流能力、頻率特性、封裝尺寸以及具體應用場景等眾多因素。精準的選型決策不僅能夠顯著提升電感自身的性能發揮，更能從整體上確保電路的穩定性與可靠性，為電子設備的卓越性能奠定堅實基礎。
