在現代電子電路設計中，電源的穩定性是確保設備可靠運行的核心要素之一。穩壓管作為一種重要的半導體器件，憑借其反向擊穿特性，能夠在特定電壓范圍內提供穩定的輸出電壓，有效防止電壓波動對電路造成干擾。除了基本的穩壓功能外，穩壓管還廣泛應用于過電壓保護、限流控制以及基準電壓源的提供，成為保障電路穩定運行的關鍵元件。本文將深入探討穩壓管在電源電路中的核心作用，并詳細解析其設計要點。

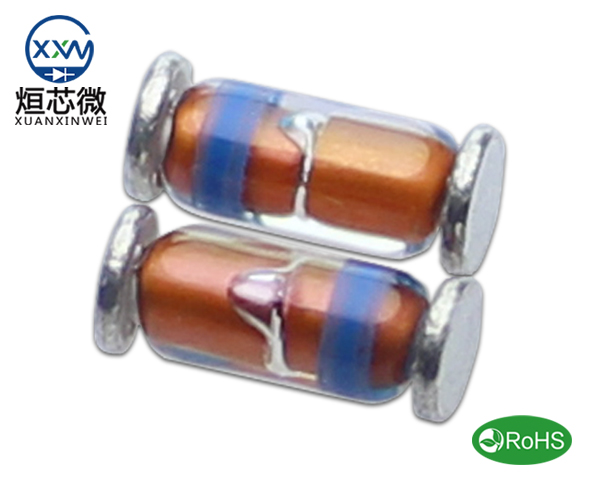

一、穩壓管的核心作用
（一）維持電壓穩定性
穩壓管的主要功能是維持電壓穩定。在電源電路中，輸入電壓的波動或負載的變化都可能導致輸出電壓的不穩定。穩壓管通過其反向擊穿特性，在特定電壓范圍內提供恒定的輸出電壓，確保電路正常運行。與傳統的線性穩壓器相比，穩壓管具有結構簡單、體積小、響應速度快等顯著優勢，尤其適用于低功耗場景。
例如，在直流供電系統中，若電壓波動較大，可能影響后續電路的穩定性。此時，在電源輸出端并聯合適的穩壓管，它能夠迅速調節電壓，使輸出電壓保持在安全范圍內，從而保證設備的正常運行。
（二）過電壓保護
穩壓管在電路設計中常被用作過電壓保護元件。當電源電壓超出設定范圍時，穩壓管會迅速進入擊穿狀態，將多余的電壓引導至地，從而防止電路因電壓過高而受損。這一特性在開關電源、充電器及工業控制設備中尤為重要。
例如，在開關電源中，突發的電壓浪涌可能對電子元件造成嚴重?fù)p害。通過在電源輸入端放置穩壓管，可以有效吸收電壓沖擊，避免敏感元件（如微控制器、集成電路等）受到不必要的電壓壓力，顯著提高系統的安全性和可靠性。
（三）作為基準電壓源
穩壓管因其穩定的擊穿電壓特性，廣泛應用于精密電路中作為基準電壓源。在模數轉換器（ADC）、數模轉換器（DAC）、運算放大器等高精度電路中，穩定的參考電壓是確保測量和信號處理準確性的關鍵。
例如，在高精度測量?jī)x器中，信號處理電路的參考電壓必須保持高度穩定，否則可能導致測量誤差。穩壓管能夠?yàn)檫@些系統提供精確的參考電壓，從而提高整個電路的穩定性和可靠性。
（四）過流保護與限流功能
穩壓管還可以與限流電阻搭配，形成過載保護電路。當負載電流過大時，穩壓管進入導通狀態，并通過限流電阻吸收多余的電流，避免電路過載損壞。
例如，在小型直流電源模塊中，穩壓管與限流電阻組成的保護電路可以有效防止電源輸出端因短路或負載過重而導致的設備損壞。這種保護機制在便攜式電子設備中得到了廣泛應用。
二、穩壓管電路設計的關鍵要點
盡管穩壓管在電源電路中的作用顯著，但在實際應用中，合理設計電路參數是確保其高效穩定運行的關鍵。以下是設計穩壓管電路時需要重點關注的幾個方面：
（一）選擇合適的穩壓管參數
在電源電路中選用穩壓管時，需要綜合考慮以下參數：
擊穿電壓（Vz）：應選擇略高于電源工作電壓的穩壓管。例如，如果電源需要穩定在5V，通常選擇5.1V或5.6V的穩壓管，以確保在負載波動時仍能保持穩定的輸出。
功耗（Pz）：穩壓管的功耗計算公式為 P = Vz × Iz（其中 Iz 是穩壓管的工作電流）。應確保選用的穩壓管能夠承受實際工作電流下的功率損耗，以防止發熱或損壞。
動態電阻（Zz）：穩壓管的動態電阻越小，穩壓性能越好。特別是在負載電流波動較大的電路中，應選用低動態電阻的穩壓管，以減少輸出電壓的變化。
（二）適當配置限流電阻
穩壓管通常需要與限流電阻串聯使用，以防止過大電流流入穩壓管，導致其損壞。限流電阻的計算公式為：
R = (Vin - Vz) / Iz
其中，Vin 為輸入電壓，Vz 為穩壓管的擊穿電壓，Iz 為穩壓管的工作電流。合理選擇限流電阻值，可以確保穩壓管穩定工作，同時限制電流避免過載。
（三）考慮熱穩定性
穩壓管的性能會受到溫度變化的影響，尤其是在高溫環境下，其擊穿電壓可能會發生漂移。因此，在設計電源電路時，需要考慮穩壓管的溫度系數，并在必要時采取散熱措施，如增加散熱片或采用更高功率的穩壓管，以降低溫度變化對電壓穩定性的影響。
（四）避免過載工作
雖然穩壓管具有一定的過載能力，但長時間處于高電流狀態可能會降低其壽命。因此，在設計電路時，應確保穩壓管的工作電流控制在其額定電流范圍內，以提高使用壽命和穩定性。
三、結論
穩壓管在電源電路中的作用不可忽視，它不僅能提供穩定的電壓輸出，還能保護電路免受過電壓影響，并且在精密電路中作為基準電壓源發揮重要作用。合理選擇穩壓管參數、配置限流電阻、考慮熱穩定性和避免長時間過載工作，是確保穩壓管正常工作的關鍵。通過科學的設計和優化，穩壓管能夠在電源電路中發揮最佳性能，顯著提高整個電子系統的可靠性和穩定性。
在實際應用中，工程師需要根據具體的電源要求，選擇合適的穩壓管型號，并進行相應的電路優化，以確保電源系統的高效運行。這不僅有助于提升設備的性能，還能延長其使用壽命，為電子設備的穩定運行提供堅實保障。
