穩壓二極管作為電子設備中廣泛應用的關鍵元件之一，主要承擔著穩定電壓的重要任務。對于電子工程師而言，深入理解穩壓二極管的工作原理及其三種工作狀態，對于電路設計和優化具有至關重要的意義。本文將全面剖析穩壓二極管的工作原理，詳細闡述其三種工作狀態，并探討它們在實際應用中的具體場景和注意事項。
一、穩壓二極管的工作原理

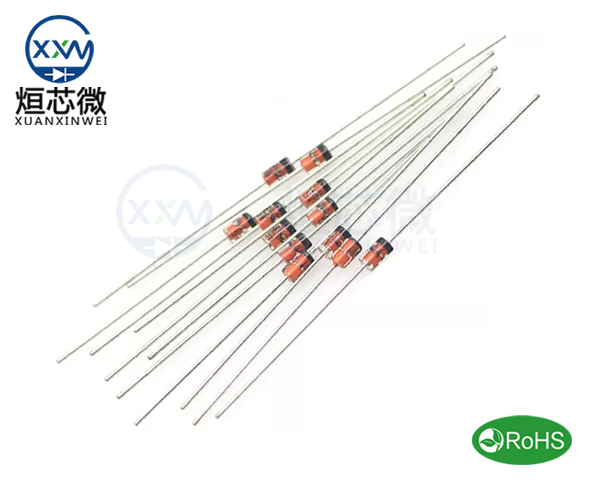

穩壓二極管，亦稱Zener二極管，是一種具有特殊功能的二極管。與普通二極管在反向電壓下僅允許極小電流通過不同，穩壓二極管在反向電壓下能夠維持一個穩定的電壓值。這一特性源于其內部的“Zener效應”。當反向電壓超過穩壓二極管的Zener電壓閾值時，Zener效應被觸發，導致反向電流急劇增大，從而使反向電壓趨于穩定。
在實際的電子電路中，穩壓二極管主要發揮著分壓和限壓的作用。例如，在電源電路中，通過合理選擇和配置穩壓二極管，可以將較高的輸入電壓穩定地降低到所需的工作電壓水平，為其他電子元件提供穩定的電源供應。此外，穩壓二極管還常用于保護敏感的電子元件免受過高電壓的損害。當電路中出現異常高電壓時，穩壓二極管能夠迅速導通，切斷電流，從而有效保護電路中的其他元件不受過壓影響。
二、穩壓二極管的三種工作狀態
穩壓二極管在電路中可呈現出三種不同的工作狀態，每種狀態都具有其獨特的特性和應用場景。
（一）反向截止?fàn)顟B(tài)
當穩壓二極管所承受的反向電壓低于其Zener電壓時，它處于反向截止?fàn)顟B(tài)。在此狀態下，穩壓二極管幾乎不導通電流，僅有極微弱的反向漏電流通過，通常在微安級別甚至更低。因此，此時穩壓二極管的電阻極大，可近似視為開路。
反向截止?fàn)顟B(tài)下的穩壓二極管主要應用于電壓分配電路中。在分壓電路中，穩壓二極管相當于一個開路元件，不會對其他元件的電壓分配產生干擾，從而確保電路中各部分能夠按照設計要求正常分配電壓。
（二）反向?qū)顟B(tài)
一旦穩壓二極管的反向電壓超過其Zener電壓，它將進入反向?qū)顟B(tài)。此時，反向電流大幅增加，稱為Zener電流。在該狀態下，穩壓二極管能夠輸出一個相對穩定的電壓，通過精心選擇合適的Zener二極管，可將輸出電壓的精度控制在0.1%以內。
反向?qū)顟B(tài)是穩壓二極管在電源電路中發揮核心作用的關鍵狀態。它能夠?qū)⒉环€(wěn)定的輸入電壓轉換為穩定的輸出電壓，確保電路中其他元件獲得準確、可靠的電源供應，從而保障整個電子系統的穩定運行。然而，需要注意的是，在反向?qū)顟B(tài)下，較大的反向電流可能導致穩壓二極管溫度升高，進而影響其性能和穩定性。因此，在實際應用中，必須根據具體的工作條件和電流需求，合理選擇穩壓二極管的規格和型號，確保其在長期運行過程中能夠保持穩定的工作狀態。
（三）正向?qū)顟B(tài)
當穩壓二極管的正向電壓超過其正向?qū)妷簳r(shí)，它會進入正向?qū)顟B(tài)。在此狀態下，穩壓二極管如同普通二極管一樣，允許電流通過。不過，與普通二極管不同的是，穩壓二極管的正向?qū)娏飨鄬^小，通常僅在微安級別。因此，在實際應用中，正向?qū)顟B(tài)的穩壓二極管主要用于一些特殊場合，其應用范圍相對有限。
三、總結
穩壓二極管作為電子設備中不可或缺的元件，憑借其在分壓和限壓方面的卓越性能，為電路的穩定運行提供了有力保障。它通過三種不同的工作狀態——反向截止?fàn)顟B(tài)、反向?qū)顟B(tài)和正向?qū)顟B(tài)，靈活應對各種電路需求。在實際的電路設計和應用中，工程師們需要根據具體的電路功能要求和工作環境，精心選擇合適的穩壓二極管，并嚴格遵循相關的設計規范和使用標準，確保穩壓二極管能夠在電路中穩定、高效地工作，從而有效保護電路中的其他元件，維持整個電子系統的正常運行和性能發揮。
