防反接電路用于防止電子元器件因正負極接反而燒毀。常見的防反接電路有四種：二極管串聯、整流橋、NMOS和PMOS。二極管串聯利用二極管的單向?qū)щ娦?，整流橋則能正反接都導通但會消耗電能。NMOS和PMOS的防反接電路設計則通過控制電流路徑來實現正負極的保護。
正反極接反了會怎么樣？這四種防反接電路有什么聯系嗎？
正反極一旦接反，就會導致許多電子元器件燒毀。
這時我們會利用防反接電路來防止正負極接反，那它是怎么保護的呢？
常見的防反接電路有四種：二極管串聯、整流橋、NMOS、PMOS

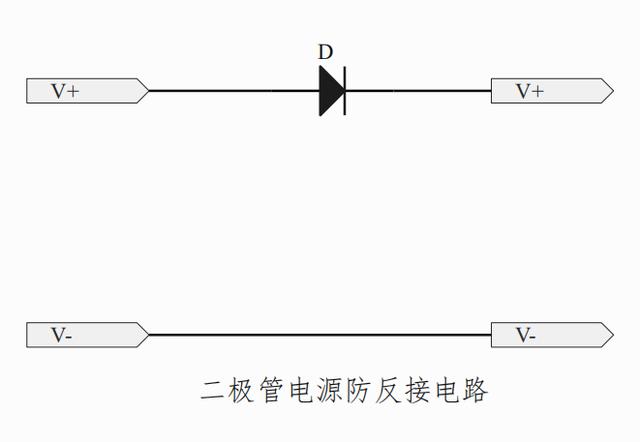

二極管串聯：利用二極管的單向?qū)щ娦裕ㄕ驅?，反向截止），在正電源輸出端串?lián)一個二極管進行正常導通，如果電源接反，由于無法形成回路，它就會截止。
問題來了，有沒有一種電路可以正反接都能導通？

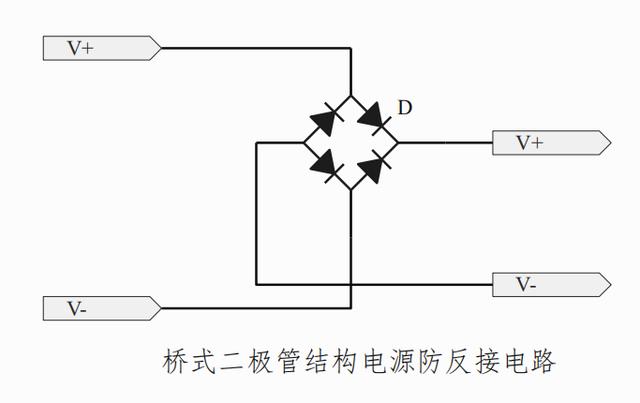

當然，那就是整流橋電路。
整流橋不論是正接還是反接，它的輸出始終都是固定的，電路都能保持正常工作。
不過，不管是一個二極管還是多個，它都會產生管壓降，并且消耗電能。
這時候就可以運用MOS管的防反接電路設計了。
NMOS和PMOS的防反接電路設計

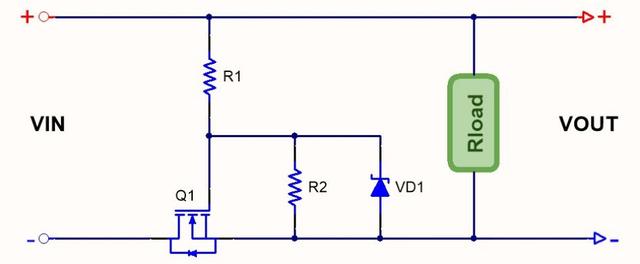

當輸入為上正下負時，電流經過R1、R2以及mos管的寄生二極管到地，R1和R2分壓后，GS電壓大于MOS管的導通電壓Vgs，隨后mos管導通。
當極性接反時，也就是上負下正，電流路徑會被MOS管的寄生二極管給反向截止，GS由于沒有了電壓而截止，電路回路被切斷。

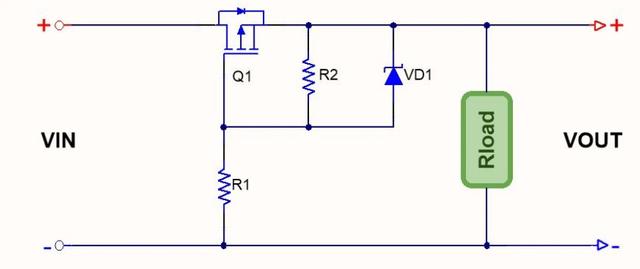

PMOS的防反接原理與NMOS是一樣的，只不過位置不同，PMOS一般我們會把它放在上方。
