浪涌（Surge）也叫尖峰（Spike） ，是電路在遭受雷擊、接通、斷開感性負載或大型負載時產生的超出正常工作電壓（或電流）的過電壓（或過電流），是一種發生在微秒或納秒時間內的劇烈脈沖。其中，過電壓（或過電流）通常指超過正常值的2倍以上。
圖 1.57 浪涌電壓波形示意圖
浪涌電流（Inrush Current） 是電源電路或電氣設備在接通輸入電源啟動時，由于為電容器和電感器或變壓器充電需要很高的初始電流，導致較大的瞬時電流。浪涌電流抑制的目的，就是將這個“較大的瞬時輸入電流”控制在合理的范圍內，以免損壞電路中的元器件。

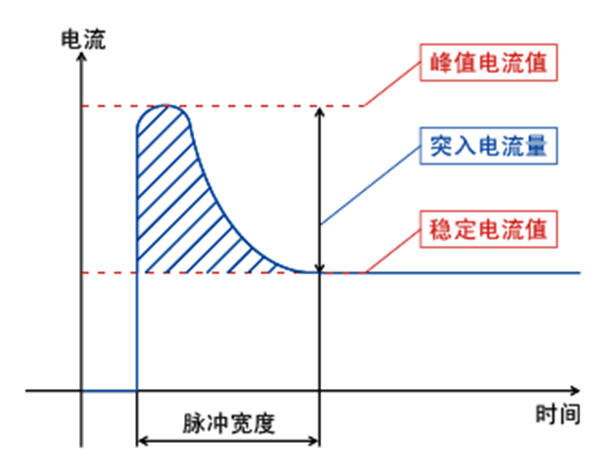

圖 2.58 電源電路或電氣設備啟動時的輸出電流波形
圖 3.59所示，是典型的開關電源上電啟動時的浪涌電流波形，它有兩個“浪涌電流尖峰”。第一個“浪涌電流尖峰”發生在輸入電壓剛開始加載到開關電源的輸入端，該浪涌電流是給輸入EMI濾波電容器和輸入（穩壓）電容器從零開始充電到穩態值電壓（指輸入電壓）導致的。第二個“浪涌電流尖峰”發生在開關電源啟動后給輸出電容器和任何負載電容從零開始充電到目標電壓穩態值（指輸出電壓）導致的。
圖 3.59 典型的開關電源啟動時的浪涌電流波形
