關于avdd和dvdd
數字模塊和模擬模塊使用同一個電源供電或者分開供電。
當模擬正電源和數字正電源引腳AVdd和DVdd分開供電時，可以使AVdd不受系統DVdd電源線上噪聲信號的干擾。雖然可以用各自獨立的電源驅動 AVdd和DVdd，但必須確保AVdd和DVdd的電壓一直保持在士0.3V以內，以避免損壞芯片。因此在AVdd和DVdd不直接連在一起時，在它們 之間應該連接反向相疊的Schottky(肖特基)二極管，起到嵌位的作用。
當AVdd和DVdd。使用同一個電源供電時，則可以通過在AVdd和DVdd之間串接小阻抗電阻(如2 歐左右)或磁珠來保證AVdd不受DVdd的影響，并且將AVdd接地去耦。
電路中的VDD，DVDD，AVDD，VCC，AFVDD，DOVDD，IOVDD的區別
VCC表示給芯片電源供電；
VDD表示給芯片中的器件單獨供電，當然也可也從內部電源的VCC整合過來，就不用外部單獨提供；所以有些芯片只有VCC，沒有VDD，所以一般VDD＜＝VCC
AVDD表示模擬電壓，給芯片中的模擬器件供電，比如camera供電就要用到AVDD，也是相對于DVDD區別出來的，
DVDD表示數字電壓，給芯片的數字信號供電，比如０１０１，
AFVDD表示auto focus VDD自動對焦電壓，是針對一些馬達之類的電壓，
DOVDD和IOVDD是芯片引腳出來的電壓。
電路中同時出現DVDD、DVSS、AVDD、AVSS多個電源分析
從事電路系統開發時，特別是使用模數混合集成電路SOC芯片的便攜式消費電子產品中，有時候會出現幾個電源，例如DVDD、DVSS、AVDD、AVSS等，很容易混淆。
這些電源參數多出現在交流、直流、電池混合供電的應用，如采用MCU芯片的消費電子產品，帶有LCD顯示屏和LED二極管指示的裝置等。

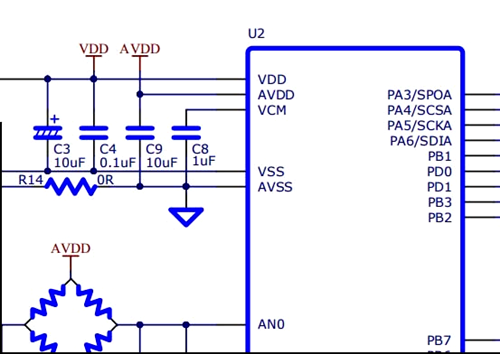

采用多電源為混合芯片供電的典型電路
首先，要看前綴是A，還是D。A表示模擬，D代表數字。
其次，有時還有以P開頭的電源，這代表大電流；以C開頭的電源，代表內核；
第三,前綴后面的部分，一般與普通電路一樣。
以下是常用電源引腳的簡單介紹。
例如：
DVDD：Digital VDD，電路中數字部分的電源。
DVSS：Digital VSS，電路中數字部分的地。
AVDD：Analog VDD，電路中模擬部分的正電源，代表從芯片向外供電的。
AVSS：Analog VSS，電路中模擬部分的地。
PVDD：Power VDD，大電流部分電路的電源。
PVSS：Power VSS，大電流部分電路的地。
CVDD：是內核電壓。
除了芯片引腳，VPP、VDD、VCC也常出現在電路中。
其中：
VPP：是峰峰值電壓，即正（余）弦曲線中最大值和最小值的差，也就是電壓的最大值的2倍。
VDD：器件內部的工作電壓（接電源）。
VCC：電路的供電電壓（對于數字電路來說）。
這里，VDD是芯片的工作電壓（通常Vcc>Vdd），VSS是接地點。而VCC與VDD的區別在于，前者是供電電壓，后者是工作電壓，通常VCC>VDD。
