TL431是具有三個端子的可調并聯穩壓器。它的輸出電壓用兩個電阻就可以設置從Vref（2.5V）到36V范圍內的任何值。該器件的典型動態阻抗為0.2Ω，在很多應用中用它代替穩壓二極管，例如，數字電壓表，運放電路，可調壓電源，開關電源等。

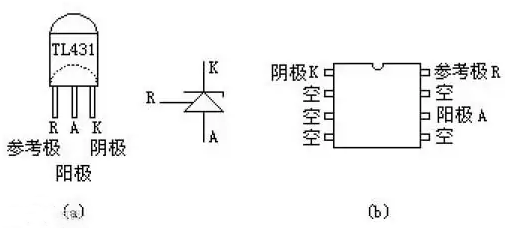

TL431因其性能好、價格低，因此廣泛廣泛應用于單片機精密開關電源或精密線性穩壓電源等各種電源電路中。其封裝形式與塑封三極管9013等相同，如圖a所示。同類產品還有圖b所示的雙直插外形的。
封裝形式：TO - 92、SOT - 89、SOT - 23。
三端可調分流基準源
可編程輸出電壓:2.495V~36V
電壓參考誤差：±0.4% ，典型值@25℃（TL431B）
低動態輸出阻抗:0.22Ω(典型值)
溫度補償操作全額定工作溫度范圍
負載電流1.0毫安--100毫安
全溫度范圍內溫度特性平坦，典型值為50 ppm/℃，
最大輸入電壓為37V
最大工作電流150mA
內基準電壓為2.495V(25°C)
TL431是可調分流電壓基準，在整個工作溫度范圍內具有可靠的溫度穩定性。
TL431既可用作正電壓參考，也可用作負電壓參考，因?yàn)樗米鞑⒙?lián)穩壓器，TL431 具有低輸出噪聲電壓。此外，TL431還可以組成電壓比較器、電源電壓監測器、延時電路、精密恒流源等。

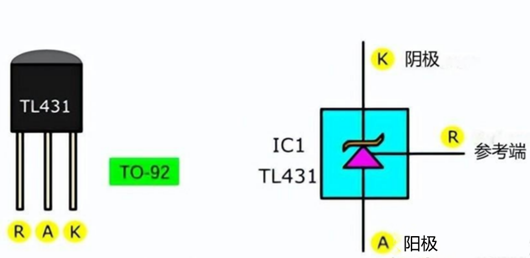

tl431引腳圖、引腳功能
TL431三個引腳怎么區分？具體的看下圖，將標識正對著自己，從左往右依次是：參考端、陽極、陰極。
TL431工作原理

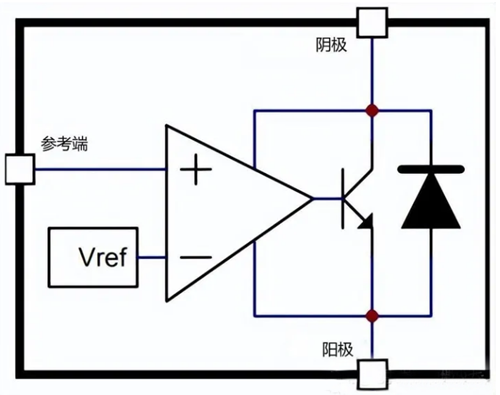

TL431功能模塊（參考）
從下圖中可以看出，Vref 是一個內部 2.5V 參考源，連接到運放的反相輸入端。從運放的特性可以知道，只有參考端（同相端）的電壓非常接近Vref（2.5V）時，才會有穩定的、不飽和的電流通過晶體管。
并且隨著參考端電壓的微小變化，通過三極管的電流會從1變化到150mA，這個數字不是 TL431 的實際內部結構，只是用來分析功能。

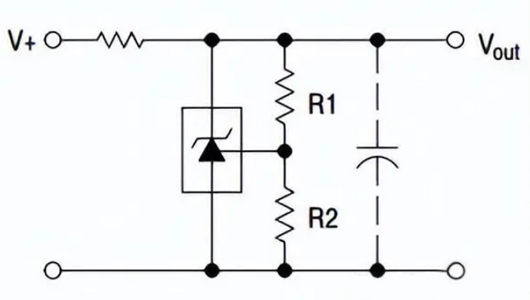

TL431可調穩壓電路-并聯穩壓電路
并聯穩壓電路是TL431431最常用的電路，輸出電壓 Vout=(1+R1/R2)Vref。
選擇不同的 R1 和 R2 的值可以得到從 2.5V 到 36V 范圍內的任意電壓輸出，特別是當 R1=R2 時，VO=5V。
由于參考極輸入采用射極跟隨器，因此具有很高的輸入阻抗，而且輸入電流很小。
L431可調穩壓電路-并聯穩壓電路
