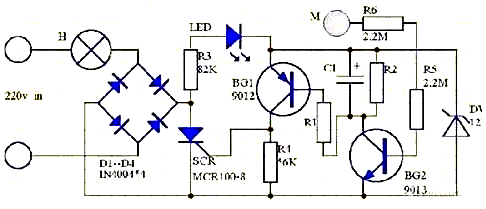

觸摸延時電路圖
這個觸摸延時電路圖簡單實用，電路原理：延遲開關電路見圖D1—D1，SCR組成開關的主回路，BG1，BG2等組成開關的控制回路。
平時，BG1，BG2均處于截止?fàn)顟B(tài)，SCR阻斷，電燈H不亮。此時220V交流電經D1--D4整流、R3和DW使LED發光，用作夜間指示開關位置。這時流過H的電流僅2mA左右，不足使電燈H發光。
需要開燈時，只有用手指摸一下電極片M，因人體泄露電流經R5，R6注入BG2的基極，BG2迅速導通。BG2集電極為低電平，BG1也隨之導通，因此有觸發電流經BG1注入SCR的控制極使SCR開通，電燈H就通電發光。
在BG2導通瞬間，C1通過BG2的c-e極間被并聯在DW的兩端，因此被迅速充上約12V左右的電壓。電燈點亮后，人手離開M，雖然BG2恢復截止?fàn)顟B(tài)但由于C1所存儲的電荷通過R1向BG1發射結放電，使BG1依然保持導通狀態，所以電燈繼續發亮。
當C1電荷基本放完后，BG1恢復截止態，SCR失去觸發電流，當交流電過零時，SCR關斷，電燈熄滅。開關延遲時間主要由電阻R1，R2和電容C1的數值決定，下面提供一組實驗數據供大家參考。如要進一步增大延時時間，可加大C1容量。
除上述主要因素外，BG1的放大倍數以及SCR的觸發靈敏度對延時時間也有影響。注意：本電路與市電直接相接，在調試過程中要十分注意，以免觸電。有條件的朋友，可以先用隔離變壓器把市電隔離，再進行調試。電阻R6的引線要短，一頭直接焊在電極片M的背面，另一頭焊上一跟軟線，再接到印板上的R5。采用兩個高阻值電阻的目的是為了確保使用者的絕對安全。

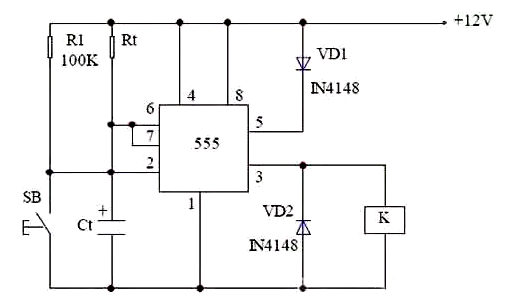

簡易長延時電路圖
由555構成的簡易長延時電路：
工作原理：
555構成的簡易長延時電路當按下按鈕SB 時，12V 的電源通過電阻器Rt 向電容器Ct 充電，使得6 腳的電位不斷升高，當6 腳的電位升到5 腳的電位時，電路復位定時結束。由于在5 腳串上了一個二極管VD1 使得5 腳電位上升，因此比一般接法(懸空或通過小電容接地)具有了更長時間的定時。

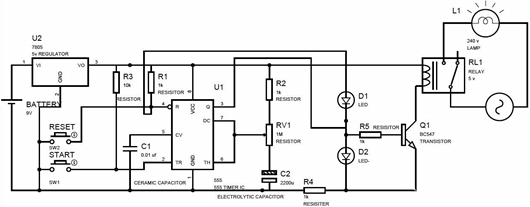

使用555定時器的簡單延時電路圖
工作原理：
整個電路采用7805穩壓器5V供電。最初，當沒有按下按鈕時，555 IC 的輸出保持低電平，電路保持在這種狀態，直到按下 START 按鈕，電容器 C1 保持放電狀態。
準穩定狀態（不穩定）的時間延遲取決于定時電容器和電阻器的值。當改變這些值時，準穩定狀態的時間延遲也會改變。在此，藍色 LED 在特定時間內以準穩定狀態發光，紅色 LED 在穩定狀態發光。這里把這個定時電阻換成可變電阻，這樣只要旋轉板上電位器的旋鈕就可以調節延時時間。在這里，還連接了一個可選的繼電器，用于在一段時間延遲后觸發交流電器。
當按下“開始”按鈕時，倒計時器啟動，藍色 LED 亮起，在特定時間（由公式 T= 1.1*R1*C1 定義）之后，555 計時器進入穩定狀態，其中紅色 LED 亮起，藍色 LED 亮起關掉。可以使用電位計來增加和減少時間延遲。
