運放的阻抗匹配

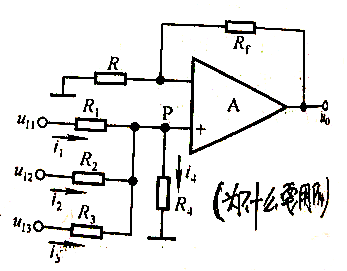

1、阻抗匹配可以從運算角度來看，我們常常有假設的項目，在同向求和中最能體現，
運算時，都是假設R//RF=R1//R2//R3//R4,才能繼續計算，結算結果才能化簡。
2、從結構內部理解
經常看到如圖的運放的輸入端加入Rb來匹配輸入阻抗，但是不知道究竟為何，以下是一些理解：
按照我們通常的理解，運放的輸入阻抗都很高，理想中Rb上是沒有電流的，但是實際并非如此，圖是一般運放的輸入前級差分放大電路，Ra和Rb上實際上流的是兩個三極管的基極電流，
如果Ra不等于Rb,則在Ra和Rb上的壓降就不相等，這樣就會導致Vin沒有被差分放大電路等比例放大，從而影響放大電路的精度，這就是我理解的為什么放大電路需要使正負輸入端的輸入阻抗相等的原因。
3、阻抗匹配很簡單：
當多個源從運放的兩個腳輸入的時候，源相當于是一個對地短路的東西，運放的輸入阻抗相當于從+-輸入端往回看，源短路后接到地，計算兩條回路上的電阻要一致，運放的輸入阻抗相當于源的負載。
