提到電容選型，大家第一印象是額定電壓還有精度，很少會想到紋波電流這個參數，其實這個參數還是很重要的。你可能不熟悉紋波電流這個術語，你可以簡單的把它理解成通過電容器的電流的術語。
在理想情況下，當電容器安裝在直流電壓電源上時，根據電容隔直通交的特性，沒有電流會流向電容器。但是，如果電容兩端的實際電壓不是單純的直流電壓時，比如電壓有微小的波動，此時電容就會發生充放電，就會產生紋波電流。對于小功率電路，電壓變化非常小，可忽略不計，此時一般不必?fù)?dān)心這個紋波電流額定值。
然而，當電容對于過濾來自整流器的脈動直流電壓時，此時紋波電流這個參數就至關重要。這是因?yàn)樨?fù)載電流越高，紋波電流就越大。那么，我們?nèi)绾卧谶@種條件下選擇電容器呢？
對于整流電路，大多數時候需要更大的電容才能獲得接近直線的電壓。因此，第一種選擇是考慮使用電解電容器，但是在某些紋波電流非常高的應用中，電解電容將也會出現問題，這是因?yàn)樗募y波電流較小。
在這種情況下，可以選擇薄膜電容器，這是因?yàn)楸∧る娙萜骶哂蟹浅８叩募y波電流額定值。然而，它缺點是薄膜電容器的容值較小，僅限于幾個微法拉，因此需要更多的薄膜電容器并聯。

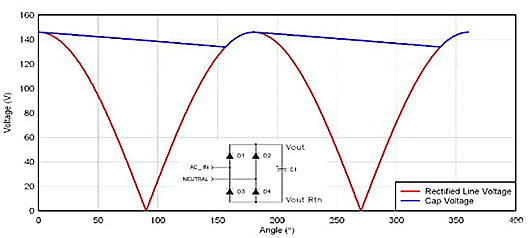

比如考慮到下面的整流器電路，一個330uF的濾波電容和一個2A的負載，交流電源是120Vrms，60Hz 。
紋波電流的計算方式如下：
紋波電流=C*dV*f
其中：
紋波電流：流向電容器的實際紋波電流
C：電路中的電容
dV：這是輸入電壓從零到峰值的變化
f：輸入交流電壓的頻率
