運放電流檢測，檢測方式有高端檢測和低端檢測兩種運放電路。
高端運放電流檢測
優點：可以檢測區分負載是否短路
無地電平干擾
缺點：共模電壓高，使用非專用分立器件設計較復雜、成本高、面積大
低端運放電流檢測
優點：共模電壓低，可以使用低成本的普通運算放大器
缺點：檢流電阻引入地電平干擾，電流越大地電位干擾越明顯，有時甚至?xí)绊懾撦d

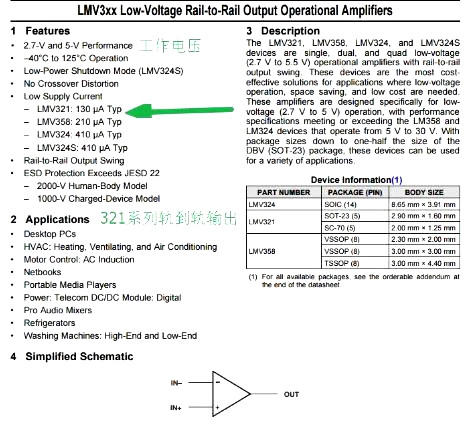

舉一個例子，LMV321芯片，我們對負載進行取樣，使用datasheet數據手冊查找此芯片數據手冊。

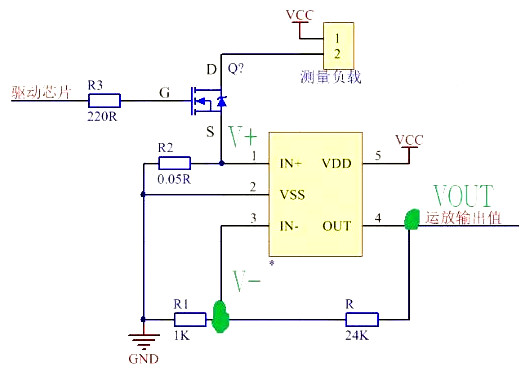

運放電流檢測電路
此處是低端電流取樣檢測，根據運放的虛短和虛短的原則，V-=V+；有(Vout-V-)/R=V-/R1; 這里整理公式：VOUT=V+*（R+R1）/R1.
然后我們算V+=mos流過電阻電流*R2 ，整理公式：mos流過電流電阻電流=V+/R2=VOUT*R1/(R+R1)/R2。

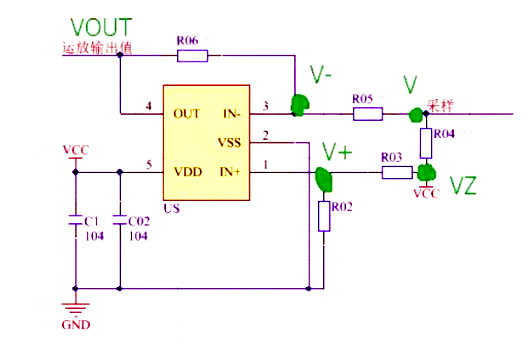

這里高端電流采樣，根據虛短虛短關系列出關系式：（VOUT-V）R06-=(V-V)/R05，V+/R02=（VCC-V+）/R03，注意R06=R02，R05=R03，這里對稱，V-VCC=采樣電流I*R04。
整理最后一項公式得出采樣電流I=VOUT*R05/(R06+R04).
