輸出電容造成的影響
論及此問題，輸出電容的兩種影響至關重要：對輸出電壓紋波的影響，以及在負載瞬變后對輸出電壓的影響。
首先，我們來看一看輸出電容這個詞。這些電容一般安裝在電源的輸出端。但是，許多電力負載（電力消耗對象），例如FPGA，都需要使用一定數量的輸入電容。

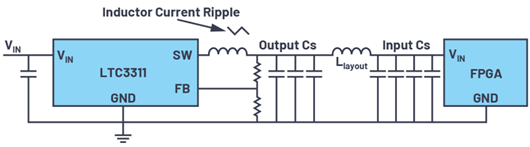

圖1顯示的是一種典型的包含負載和FPGA的電源設計。如果在電路板上，電壓生成電路和耗電電路之間的距離非常短，那么電源輸出電容和負載輸入電容之間的界限就會變得非常模糊。
通常需要利用某種物理分隔方法來加以區分，而這會導致產生大量寄生電感（Llayout）。
圖.開關穩壓器，包含所連接的FPGA對應的輸出電容和輸入電容
電源輸出端的電容形成決定了降壓型（降壓）開關穩壓器的電壓紋波。此時，經驗法則適用：輸出紋波電壓等于電感紋波電流 X 輸出電容的電阻。
這個電阻ZCout由電容的大小和數量，以及等效串聯電阻（ESR）和等效串聯電感（ESL）組成。如果電源輸出端只有一個電容，此公式高度適用。如果是更為復雜的情況（參見圖1），其中包含多個并聯電容，且因為布局（Llayout）的原因產生了串聯電感，那么計算不會如此簡單。

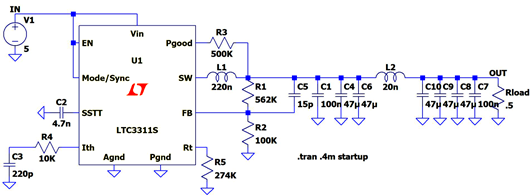

圖2.評估系統電源輸出端的不同電容
圖3.優化開關穩壓器的控制環路，以及減少輸出電容的數量
圖2所示為針對圖1提到的情況快速創建的電路圖。可以將不同值（包括ESR和ESL）設置給單個電容。也可以考慮板布局（例如Llayout）可能產生的影響。然后，會仿真開關穩壓器輸出端和負載輸入端的電壓紋波。
輸出電容也會影響負載瞬變后的輸出電壓失調。此時，特別需要注意的是，在某些限制范圍內，電源控制環路的控制速度和輸出電容的電感是相互關聯的。電源控制環路的速度如果更快，那么在負載瞬變之后，只需要更少數量的輸出電容即可保持在特定的輸出控制窗口之內。
最后但同樣重要的一點是，LTC3311-1具有自適應電壓定位（AVP）。AVP可以利用輸入誤差電壓預算并減少輸出電容器的數量，此外，設計人員還可以通過增加環路帶寬來實現減少輸出電容的數量。
AVP在低負載條件下稍微增大輸出電壓，在高負載條件下稍微降低輸出電壓。然后，如果發生負載瞬變，則更多動態輸出電壓偏差都發生在允許的輸出電壓范圍內。

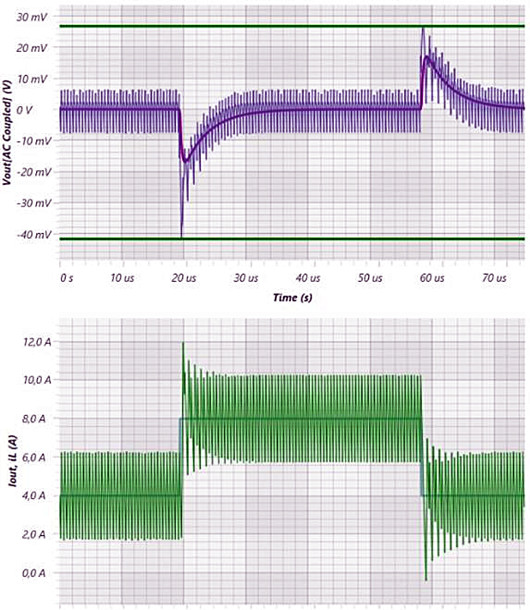

建議找出哪些控制環路可以優化，以及可以減少多少個輸出電容。圖3所示為計算控制速度的截圖。其中顯示了在負載瞬變后計算得出的電壓過沖。可以通過改變輸出電容、調節開關穩壓器控制環路的速度來進行優化。
確定正確的參數后，即可減少電源中輸出電容的數量，如此可以節省資金和板空間，建議大家使用這個開發步驟。
