貼片電阻的組成部分

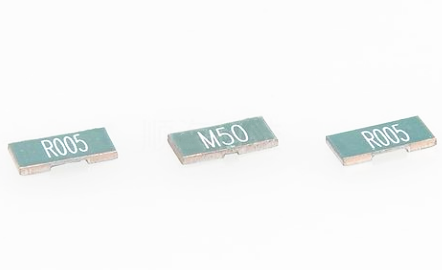

貼片電阻是金屬玻璃鈾電阻器之一。 是將金屬粉和玻璃鈾粉混合，用絲網印刷法印刷在基板上的大功率貼片電阻器制的電阻器。
耐潮濕，高溫，溫度系數小。表面組裝技術（SMT）的應用已十分普遍，采用SMT組裝的電子產品的比例已超過90%。我國從八十年代起開始應入SMT技術。
伴隨著中小型SMT生產線設備的開發設計，SMT的運用范疇在進一步擴張，航空公司、航空航天、儀表設備、數控車床等行業也在選用SMT生產制造各種各樣大批量并不大的電子設備或構件。
電阻器在日常生活中一般被稱為電阻。 在電路上連接電阻的限流元件，電阻器的電阻值固定的通常是2根導線，可以限制通過與其連接的分支路徑的電流的大小。
阻值不能改變的稱為固定電阻器。阻值可變的稱為電位器或可變電阻器。理想的電阻器是線性的，即通過電阻器的瞬時電流與外加瞬時電壓成正比。
用于分壓的可變電阻器。裸露的電阻體上壓著1~2個可動金屬接點。 接點位置決定電阻體的任意一端和接點之間的電阻值。而貼片電阻材料是由哪些材料組成的呢？

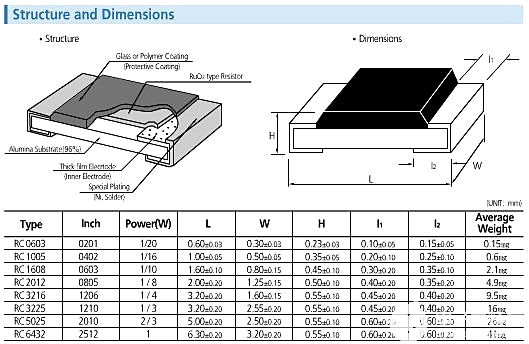

（1）基板（陶瓷基板）
（2）電阻漿（R膏）
（3）背導材料
（4）正導材料及側導材料（Ag漿）
（5）一次保護玻璃G16.二次保護玻璃G27.Mark標記材料。
Ps：基材是氧化鋁，電阻材料是氧化釕
基板：基板材料一般采用的是96%的三氧化二鋁陶瓷，除了具有良好的絕緣性之外,還應具備在高溫下的優良導熱性、以及好的機械強度等特征。當然基板還必須要平整、劃線準確，以確保電阻和電極漿料能印刷到位。
電阻膜：用電阻漿料(有一定電阻率的)印刷到陶瓷基板上,然后再燒結而成.電阻漿料一般是用的二氧化釕。
保護膜：保護膜是覆蓋在電阻膜之上的,它的作用是為了保護電阻體。一來起到機械保護作用，二來使電阻體的表面有絕緣性,避免電阻與鄰近導體接觸而發生故障。
在電鍍中間電極的過程中,也可以防止電鍍液因?qū)﹄娮枘さ那治g而導致電阻性能下降。保護膜一般是用低熔點的玻璃漿料燒結而成。
電極：為了讓電阻有良好的可焊性和可靠性,一般電極有三層結構即內中外層。
內層是連接電阻體的。中間層是鍍鎳層又稱阻擋層，它的作用是提高電阻的耐熱性,緩沖焊接時的熱沖擊。
外層是錫鉛層又被叫做可焊層，用錫鉛系合金電鍍而成的，它的作用是使電極有良好的可焊性并且延長電極的壽命。
