復合管
復合管，是兩個或兩個以上的晶體管通過某種方式組合在一起使用。

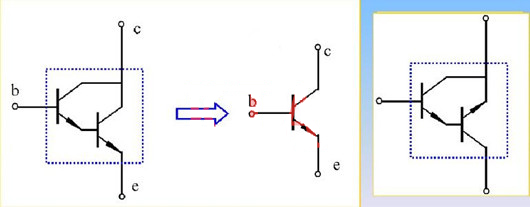

復合管可以看成一個特殊的晶體管使用，其復合后的電路放大系數β約為各個三級管β的積。復合后的UBE要根據具體情況確定。
復合的條件:
在合適的外部條件下，參與復合的三極管都可以工作在放大區。
復合的形式上有:
NPN_ NPN復合;PNP_ PNP復合→同類型復合
NPN_ PNP復合; PNP_ NPN復合→互補型復合
判定的方法
假設三極管放大的前提下，按電流的合理性判定。
例:
復合管的組成及其電流放大系數
1.復合管共射電流放大系數β值
2.復合管輸入電阻rbe
3.注意事項
a.保證前級輸出電流與后級輸入電流實際方向一致
b.保證前后兩個管子均為發射結正偏，集電結反偏，使管子工作在放大區

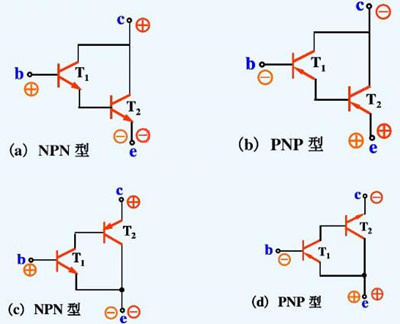

4.復合管的接法
復合管共射放大電路
電壓放大倍數與單管時相當，輸入電阻大大增加,增強了電流放大能力
復合管共集放大電路
輸入電阻大大增加，輸出電阻大大減小
