數字集成電路是將元器件和連線集成于同一半導體芯片上而制成的數字邏輯電路或系統。數字集成電路構成了各種邏輯電路，如各種門電路、編譯碼器、觸發器、計數器、寄存器等。它們廣泛地應用在生活中的方方面面，小至電子表，大至計算機，都是有數字集成電路構成的。下面將具體地講解數字集成電路：

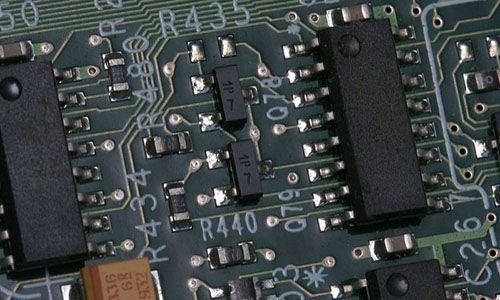

數字集成電路
1.基本介紹
數字集成電路是基于數字邏輯(布爾代數)設計和運行的，用于處理數字信號的集成電路。根據集成電路的定義，也可以將數字集成電路定義為：將元器件和連線集成于同一半導體芯片上而制成的數字邏輯電路或系統。根據數字集成電路中包含的門電路或元、器件數量，可將數字集成電路分為小規模集成(SSI)電路、中規模集成MSI電路、大規模集成(LSI)電路、超大規模集成VLSI電路、特大規模集成(ULSI)電路和巨大規模集成電路(GSI，Giga Scale Integration)。
小規模集成電路包含的門電路在10個以內，或元器件數不超過10個;中規模集成電路包含的門電路在10～100個之間，或元器件數在100～1000個之間;大規模集成電路包含的門電路在100個以上，或元器件數在1，000～10, 000個之間;超大規模集成電路包含的門電路在1萬個以上，或元器件數在100，000～1，000，000之間;特大規模集成電路的門電路在10萬個以上，或元器件數在1，000，000～10，000，000之間。隨著微電子工藝的進步，集成電路的規模越來越大，簡單地以集成元件數目來劃分類型已經沒有多大的意義了，目前暫時以“巨大規模集成電路”來統稱集成規模超過1億個元器件的集成電路。
2.型號組成
數字集成電路的型號組成一般由前綴、編號、后綴三大部分組成，前綴代表制造廠商，編號包括產品系列號、器件系列號，后綴一般表示溫度等級、封裝形式等。如表0—1所示為TTL 74系列數字集成電路型號的組成及符號的意義。
3.邏輯功能
可將數字邏輯電路分成組合邏輯電路和時序邏輯電路兩大類。在組合邏輯電路中，任意時刻的輸出僅取決于當時的輸入，而與電路以前的工作狀態無關。最常用的組合邏輯電路有編碼器、譯碼器、數據選擇器、多路分配器、數值比較器、全加器、奇偶校驗器等。在時序邏輯電路中，任意時刻的輸出不僅取決于該時刻的輸入，還與電路原來的狀態有關。因此，時序邏輯電路必須有記憶功能，必含有存儲單元電路。最常用的時序邏輯電路有寄存器、移位寄存器、計數器等。

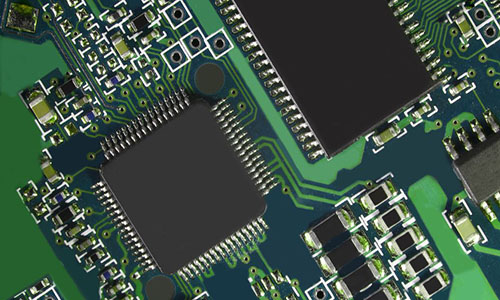

數字邏輯電路
具體的組合邏輯電路和時序邏輯電路不勝枚舉。由于它們的應用十分廣泛，所以都有標準化、系列化的集成電路產品，通常把這些產品叫做通用集成電路。與此相對應地把那些為專門用途而設計制作的集成電路叫做專用集成電路(ASIC)。
以上就是數字集成電路的介紹。需要注意的是，CMOS集成電路容易被靜電擊穿，因此需要妥善保存。一般要放在防靜電原包裝條中，或用錫箔紙包好。另外焊接的時候，要用接地良好的電烙鐵焊，或者索性拔掉插頭，利用余熱焊接。
