熱繼電器是一種傳統的保護電動機的電器，用于電動機或其它電氣設備、電氣線路的過載保護的保護電器，具有與電動機容許過載特性相同的反時限動作特性，主要用于三相交流電動機的過載保護與斷相保護。從目前的情況來看，由于沒有選擇與使用好熱繼電器而引起電動機燒毀的事故，仍然時有發生。那么如何合理地選擇熱繼電器？下面一起看看 ：
從結構上來說，熱繼電器分為兩極型和三極型，其中三極型又分為帶斷相保護和不帶斷相保護兩種。又由于熱繼電器主要用于電動機的過載保護，因此選用時必須了解電動機的情況，如工作環境、啟動電流、負載性質、工作制、允許過載能力等。

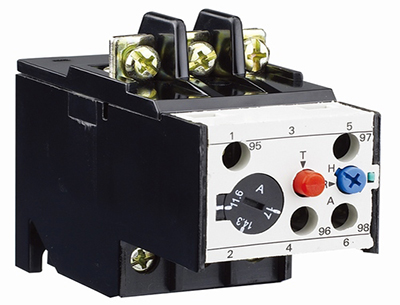

熱繼電器
1.根據過載特性
原則上應使熱繼電器的安秒特性盡可能接近甚至重合電動機的過載特性，或者在電動機的過載特性之下，同時在電動機短時過載和啟動的瞬間，熱繼電器應不受影響(不動作)。
2.根據額定電流
熱繼電器的額定電流應略大于電動機額定電流。當電動機啟動電流為其額定電流的6倍及啟動時間不超過5S時，熱繼電器的整定電流調節到等于電動機的額定電流;當電動機的啟動時間較長、拖動沖擊性負載或不允許停車時，熱繼電器整定電流調節到電動機額定電流的1.1-1.15倍。
3.根據類型
一般情況下，可選用兩相結構的熱繼電器，但當三相電壓的均衡性較差，工作環境惡劣或無人看管的電動機，宜選用三相結構的熱繼電器。對于三角形接線的電動機，應選用帶斷相保護裝置的熱繼電器。
4.根據工作情況
當熱繼電器用于保護反復短時工作制的電動機時，熱繼電器僅有一定范圍的適應性。如果短時間內操作次數很多，就要選用帶速飽和電流互感器的熱繼電器。而對于正反轉和通斷頻繁的特殊工作制電動機，不宜采用熱繼電器作為過載保護裝置，而應使用埋入電動機繞組的溫度繼電器或熱敏電阻來保護。
5.根據絕緣等級及結構
由于電動機絕緣等級不同，其的容許溫升和承受過載的能力也不同。同樣條件下，絕緣等級越高，過載能力就越強。即使所用絕緣材料相同，但電動機結構不同，在選用熱繼電器時也應有所差異。例如，封閉式電動機散熱比開啟式電動機差，其過載能力比開啟式電動機低，熱繼電器的整定電流應選為電動機額定電流的60～80%。
6.根據作用
若用熱繼電器作電動機缺相保護，應考慮電動機的接法。對于Y形接法的電動機，當某相斷線時，其余未斷相繞組的電流與流過熱繼電器電流的增加比例相同。一般的三相式熱繼電器，只要整定電流調節合理，是可以對Y形接法的電動機實現斷相保護的。對于Δ形接法的電動機，其相斷線時，流過未斷相繞組的電流與流過熱繼電器的電流增加比例則不同。也就是說，流過熱繼電器的電流不能反映斷易賣工控相后繞組的過載電流，因此，一般的熱繼電器，即使是三相式，也不能為Δ形接法的三相異步電動機的斷相運行提供充分保護。此時，應選用JR20型或T系列這類帶有差動斷相保護機構的熱繼電器。
以上就是熱繼電器的選擇介紹了?？偠灾?，熱繼電器作為電動機的過載保護元件，以其體積小，結構簡單、成本低等優點在生產中得到了廣泛應用。
