電感線圈是利用電磁感應的原理進行工作的器件，其電特性和電容器相反，“通低頻，阻高頻“。高頻信號通過電感線圈時會遇到很大的阻力，很難通過;而對低頻信號通過它時所呈現的阻力則比較小，即低頻信號可以較容易的通過它。電感線圈對直流電的電阻幾乎為零。那么電感線圈有哪些類型呢?下面一起來看看：
1.空心線圈
空心就是內部沒有填充物的線圈，因?yàn)榻Y(jié)構不同，又可以分為單層，多層和蜂房線圈等。
1.1單層線圈

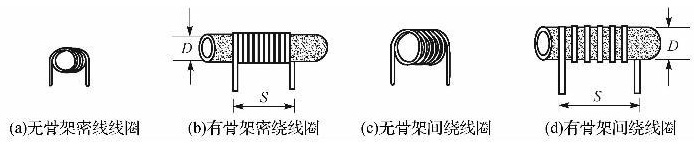

單層線圈分為密繞和間繞兩種方式，密繞是線圈匝與匝之間相互挨著的，如圖1(a沒有骨架)(b有骨架)所示。間繞就是單層線圈匝與匝之間存在這一定間隔，如圖1(c無骨架)(d有骨架)的空芯間繞線圈。
圖1 空心單層線電感器
1.2多層線圈

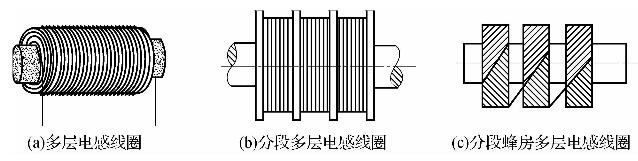

由于單層線圈的電感量較小，在電感值大于300uh的情況下，要采用多層線圈(如圖2a)。多層電感線圈最大的缺點是固有分布電容大，因?yàn)槎鄬泳€圈的匝與匝之間，層與層之間也存在著電壓差，線圈兩端電壓差最大，當線圈兩端有較高電壓時，漆包線的絕緣層就容易被較高電感應電壓擊穿，產生打火燒毀線圈的現象。因此在設計制造電感線圈時，可以將線圈進行分段繞制，簡單來說就是將一個線圈分成極端繞制。將線圈分段繞制，可以降低各段承受電壓，還可減少線圈固有的分布電容(如圖2b)
為了克服多層電感線圈固有分布電容大的缺點，除了采用分段繞制以外，還可采用蜂房式的繞制方法來(如圖2c),在繞制蜂房式線圈時，將漆包線19℃~26℃的偏轉角繞在骨架上，減少線圈的分布電容。
圖2 多層電感線圈
2.磁芯線圈
此類線圈就是在空芯線圈中裝入一定形狀的磁芯而成，是線圈的一類。磁芯如果固定在空芯線圈內，就叫做固定磁芯線圈，如果不在，就叫做可調磁芯線圈，簡稱可調電感器。磁芯線圈可分類兩類：
2.1固定磁芯線圈
磁芯線圈比多層線圈的電感量大，電感線圈的電感量一定時，磁芯線圈就比空芯線圈的圈數少得多，而且磁芯線圈的分布電容較小，同時線圈的Q值也有所提高。
2.2可調磁芯線圈(可調電感器)
可調電感器就是可以調節的電感器，是在線圈中插入磁芯，并通過調節磁芯在線圈中的位置來改變電感量。具有體積小，損耗小，分布電容小等優點，電感量可在所需要的范圍內進行調節，例如收音機中的磁棒天線，線圈在磁棒上移動時，線圈在磁棒正中的電感量最大，線圈移除磁棒外時則電感量最小。

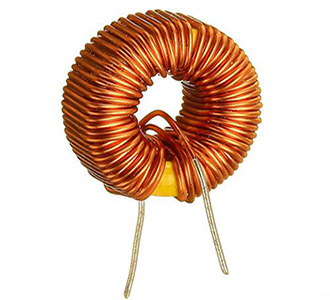

電感線圈
3.其他電感線圈
3.1色碼電感線圈
將線圈繞制在軟磁鐵氧體的機體上，再用環氧樹脂或者塑料塑封的，并在外殼上標以色或直接用數字來表明電感量的數值。這是一種小型的固定電感器。
3.2扼流圈
限制交流電通過的線圈。主要分為高頻阻和低頻阻兩種，高頻阻流圈用于阻止高頻信號的電流通過而讓頻率較低的交流信號和直流信號通過，特點是電感量小，分布電容小，損耗小。低頻阻流圈用于阻止低頻信號的通過，電感量可達到幾亨或者幾十亨，比高頻阻流圈大得多。
3.3小型振蕩線圈
這款線圈屬于可調磁芯線圈，是超外差式收音機中不可或缺的元件。當超外式收音機中需要產生一個比外來信號高465KHZ的高頻等幅信號，就由振蕩線圈與電容責成的振蕩電路來完成。振蕩先去哪分為中波振蕩線圈，短波振蕩線圈兩種。小型振蕩線圈一般采用金屬外殼作屏蔽罩，內容部有呢絨骨架，工字型磁芯，磁帽和引腳，帶螺紋的磁帽可以起到微調電感量的作用。
以上就是電感線圈的類型介紹了。使用電感線圈前，應檢查線圈的結構是否牢固，線匝是否有松動和松脫現象，引線接點有無松動，磁芯旋轉是否靈活，有無滑扣等。這些方面都檢查合格后，再進行安裝。
