可調直流穩壓電源是采用當前國際先進的高頻調制技術，其工作原理是將開關電源的電壓和電流展寬，實現了電壓和電流的大范圍調節，同時擴大了目前直流電源供應器的應用。與傳統電源相比，其具有體積小、重量輕、效率高等優點。本文介紹了基于LM2576的可調穩壓電源電路設計方案。
1.LM2576概述

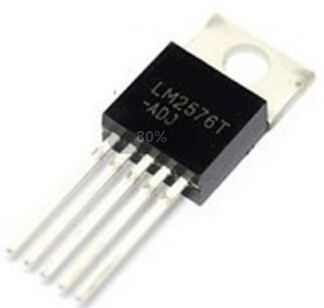

LM2576系列是3A電流輸出降壓開關型集成穩壓電路，它內含固定頻率振蕩器(52kHz)和基準穩壓器(1.23V)，并具有完善的保護電路，包括電流限制及熱關斷電路等，利用該器件只需極少的外圍器件便可構成高效穩壓電路。LM257-adj最高輸入電壓37V，輸出電壓1.23V-36V。
LM2576系列包括 LM2576(最高輸入電壓40V)及LM2576HV(最高輸入電壓60V)二個系列。各系列產品均提供有3.3V(-3.3)、5V(-5.0)、 12V(-12)、15V(-15)及可調(-ADJ)等多個電壓檔次產品。此外，該芯片還提供了工作狀態的外部控制引腳。
2.LM2576原理
為了產生不同的輸出電壓， 通常將比較器的負端接基準電壓(1.23V)，正端接分壓電阻網絡，這樣可根據輸出電壓的不同選定不同的阻值，其中R1=1kΩ(可調-ADJ時開路)， R2分別為1.7 kΩ(3.3V)、3.1 kΩ(5V)、8.84 kΩ(12V)、11.3 kΩ(15V)和0(-ADJ)，上述電阻依據型號不同已在芯片內部做了精確調整因而無需使用者考慮。將輸出電壓分壓電阻網絡的輸出同內部基準穩壓值 1.23V進行比較，若電壓有偏差，則可用放大器控制內部振蕩器的輸出占空比從而使輸出電壓保持穩定。
3.電路設計
電路原理圖如圖1所示。LM2576-adj電路非常簡單，只需要很少幾個外部元件即可。制作過程中需要注意選取Cl和C3鋁電解電容的耐壓值，本文選取的是63V耐壓鋁電解。C2和C4最小使用0805瓷片電容，耐壓一般在50v。LM2576的FB引腳電壓被芯片內部固定在1.23V，調節Rl的阻值即可調節VOUT的輸出電壓值，VOUT與Rl有以下關系：VOUT=1.23x(1+R1/R2)(V)為了調節電壓方便.Rl選用B50K花軸電位器，電感采用CD100(10mmx10mm)封裝的貼片功率電感，33uH電感量，最大可通過2A電流。再加上一個電壓表頭，用以指示輸出電壓。

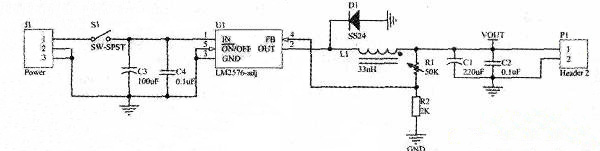

圖1 電路原理圖
電路板使用洞洞板焊接。
LM2576的效率還算比較高，輸出5V3A的狀態下典型值在77%，在小功率輸出的時候無需外加散熱片，實測在輸出15W(15V、1A)，10分鐘后電路無明顯發熱。
