在嵌入式電路中，三極管一般作為開關器件和功率器件使用，下面就從這兩個方面講解嵌入式中三極管基礎電路的設計。
開關器件
在嵌入式電路中經常使用IO口來控制某些電路的開關功能，此時三極管可作為開關器件來使用。作為開關器件使用時需使用開關三極管如9014和9015等小功率器件，此時三極管處于飽和狀態?，F(xiàn)舉一例來說明該類電路特點：
嵌入式設計入門：三極管基礎電路設計

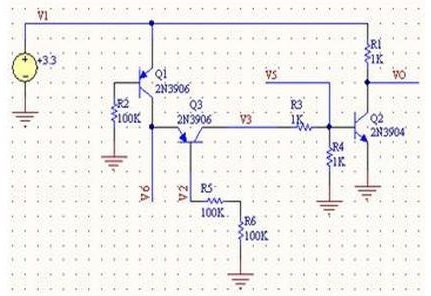

為仿真電路圖不是很完整，該電路為晶振關閉功能電路，其中VO接MCU晶振輸入端如(XIN)。
若Q1和Q3基極同時為低時，Q2導通而使得VO為0造成晶振停振關閉處理器。我們分析R3和R4(實際電路470K)使得Q2和Q3處于飽和態;Q3為Q1集電極負載，調整R5阻值時可控制Q1處于飽和態或放大態。要使Q2基極導通必須使Q1提供足夠大電流才滿足條件，只有Q1處于放大態才滿足條件;

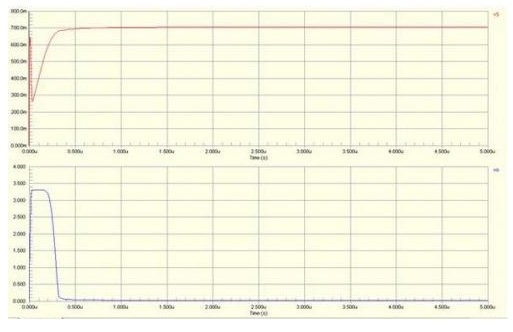

R5=100K時，仿真圖如下：
嵌入式設計入門：三極管基礎電路設計

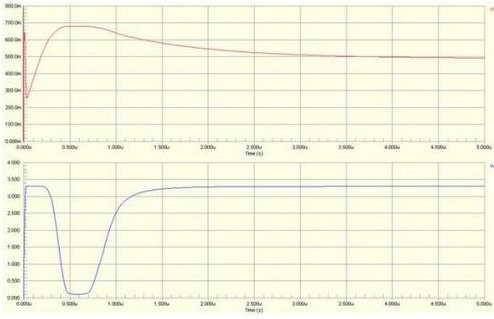

R5=470K時，仿真圖如下：
嵌入式設計入門：三極管基礎電路設計
通過以上分析可以得出只有當電流足夠大時才能使Q2導通而關閉晶振，以上是一個較復雜的組合開關電路。
功率器件
在嵌入式電路設計中，很少使用到功率放大電路，昨天將大學模電教材晶體管內容通讀后有所感悟，雖然當時模電自認為學的不錯但重讀之后才發現當時只是死記硬背而沒有真正領悟。
靜態工作點不但決定是否會失真，而且還影響電壓放大倍數、輸入電阻等動態參數。然而在實際電路中由于環境溫度的變化而使得靜態工作點補穩定，從而使得動態參數不穩定，更嚴重可能造成電路不能正常工作;在所有環境因素中，溫度對動態參數的影響是最大的。
當溫度升高時，晶體管放大倍數變大且ICE明顯變大。以共射極電路為例，當溫度升高時將使Q點向飽和區域移動;當溫度降低時將使Q點向截止區域移動。

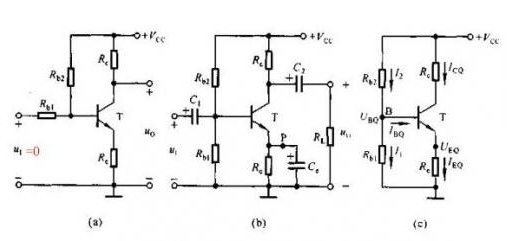

下圖是典型的靜態工作點電路
嵌入式設計入門：三極管基礎電路設計
圖AB均有相同的等效直流電路。為了穩定Q工作點，通常要滿足I1>>IBQ而使得
VBQ =Rb1*VCC/ Rb2+ Rb1
通過這樣設計使得無論環境溫度怎么變化，VBQ將基本保持不變。
當溫度升高時ICE變大，而使得VEQ變大，因VBE=VBQ– VEQ所以VBE將變小;由于VBE變小故IBE也將變小，從而ICE將變小。
RE的使用將直流負反饋引入使得Q工作點越穩定，一般而言是反饋越強，Q點越穩定。
其他穩定Q工作點電路
嵌入式設計入門：三極管基礎電路設計

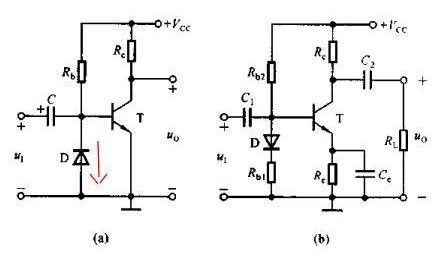

以上為利用二極管方向特性和正向特性進行溫度補償?shù)碾娐贰?/div>
對圖A而言，因為IRB=ID+IBE，當溫度上升時ICE和ID變大(方向電流隨溫度升高變大)，這樣將使得IBE減小而造成ICE減小。
