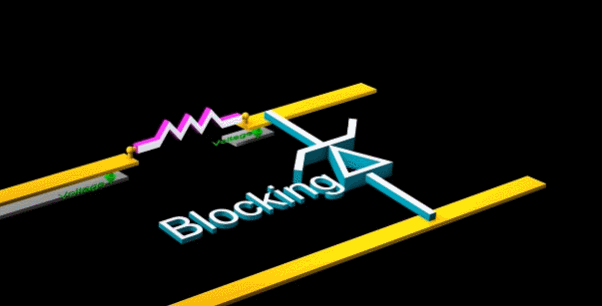

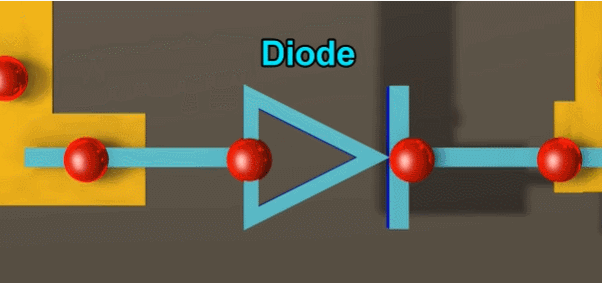

為了了解齊納二極管，我們首先看一個常規二極管。當二極管阻止反向電流時，二極管兩端會產生較大的壓降；當二極管允許電流正向方向流動時，二極管兩端的壓降很小。
現在我們用齊納二極管替換二極管。

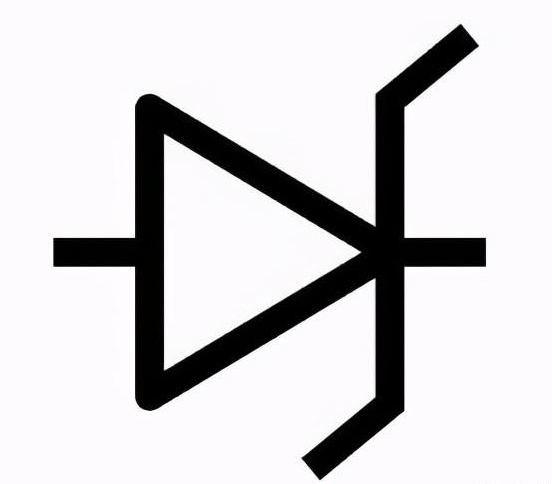

齊納二極管允許電流正向流動，在這種情況下，齊納二極管的行為就像普通二極管一樣。每個齊納二極管都有反向擊穿電壓，對于不同的齊納二極管，反向擊穿電壓的值也不同。當施加小于擊穿電壓的反向電壓時，齊納二極管像普通二極管一樣阻止電流，但是當反向電壓大于擊穿電壓時，齊納二極管開始反向傳導。當齊納二極管反向?qū)〞r(shí)，兩端的電壓降幾乎等于反向擊穿電壓。

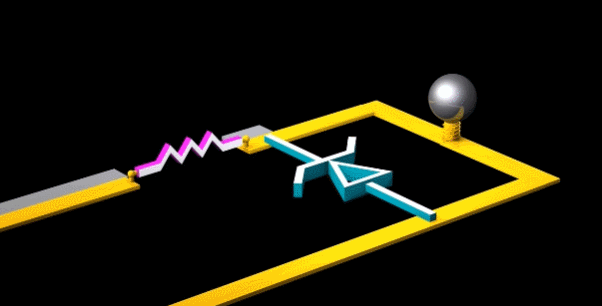

看看這個由電阻和齊納二極管組成的電路。

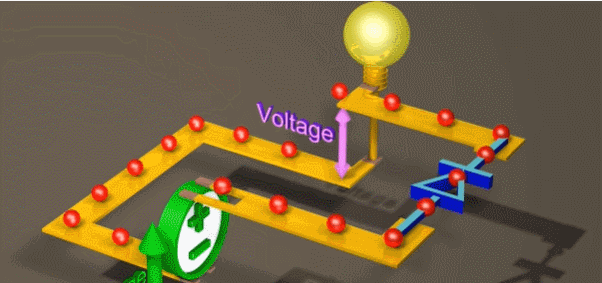

現在我們添加一個與齊納二極管并聯的燈泡，齊納二極管可防止燈泡兩端的電壓高于齊納二極管的擊穿電壓，燈泡代表電路的輸出。如果輸入電壓始終高于擊穿電壓，然后將齊納二極管用作穩壓器，以確保輸出電壓保持大致恒定。如果輸入電壓始終低于擊穿電壓，然后使用齊納二極管來防止瞬態過電壓情況，可能會損壞輸出。
假設我們串聯兩個齊納二極管，它們指向相反的方向。現在，我們可以在輸出施加正電壓或負電壓，同時保護輸出免受任一方向的瞬態過壓情況的影響。當針對瞬態高壓條件進行保護時，我們需要能夠快速反應的特殊齊納二極管，并且能夠在短時間內吸收大量能量。

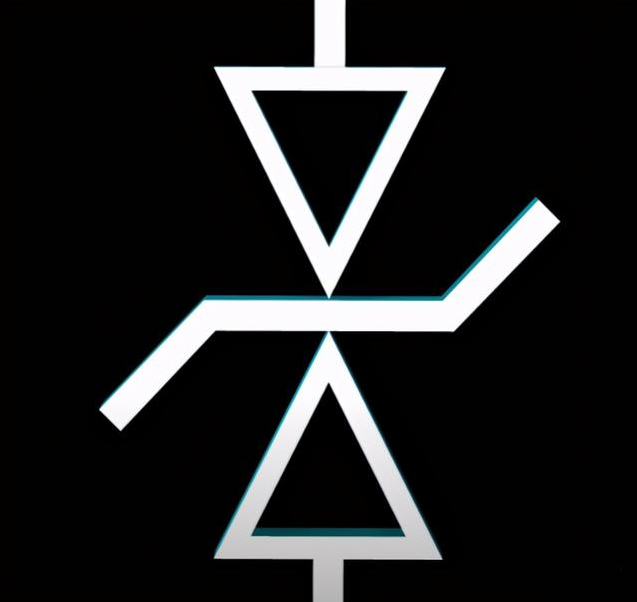

兩個瞬態抑制齊納二極管的組合通常是作為單個器件制造的，并用下圖所示符號表示。
