高速光耦常用型號有：
（1）100K bit/S：6N138、6N139、PS8703；
（2）1M bit/S：6N135、6N136、CNW135、CNW136、PS8601、PS8602、PS8701、PS9613、PS9713、CNW4502、HCPL-2503、HCPL-4502、HCPL-2530(雙路)、HCPL-2531 (雙路)；
（3）10M bit/S：6N137、PS9614、PS9714、PS9611、PS9715、HCPL-2601、HCPL-2611、HCPL-2630(雙路)、HCPL- 2631(雙路)。

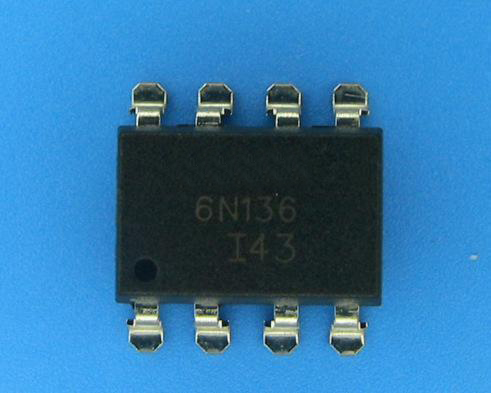

如圖例，型號為6N136。
高速光耦與普通光耦的區別：高速光耦的結構是光敏二極管+放大驅動電路，普通光耦的結構是光敏三極管+放大驅動電路。
光敏二極管的響應速度（上升下降時間）是納秒級，光敏三極管的響應速度（上升下降時間）是微秒級。不是說普通光耦工作在線性區它就能高速，它固有的響應時間也有上限。另外如果普通光耦工作在線性區，那它也會受限截至頻率Fc（Cut-off Frequency）這個參數，普通光耦的Fc基本在50KHz左右（測試條件VCC=5v、IC=5ma、RL=100R，RL加大Fc更小，RL=1K時，F(xiàn)c大約在10KHz左右），像TLP521，F(xiàn)c約50KHz,PC817,Fc約80KHz,CNY117,Fc約250KHz。
拓展：光耦合器（opticalcoupler equipment，英文縮寫為OCEP）亦稱光電隔離器或光電耦合器，簡稱光耦。它是以光為媒介來傳輸電信號的器件，通常把發光器（紅外線發光二極管LED）與受光器（光敏半導體管，光敏電阻）封裝在同一管殼內。當輸入端加電信號時發光器發出光線，受光器接收光線之后就產生光電流，從輸出端流出，從而實現了“電—光—電”控制。以光為媒介把輸入端信號耦合到輸出端的光電耦合器，由于它具有體積小、壽命長、無觸點，抗干擾能力強，輸出和輸入之間絕緣，單向傳輸信號等優點，在數字電路上獲得廣泛的應用。
光電耦合的主要特點如下：
1.輸入和輸出端之間絕緣，其絕緣電阻一般都大于10000MΩ，耐壓一般可超過1kV，有的甚至可以達到10kV以上。
2.由于光接收器只能接受光源的信息，反之不能，所以信號從光源單向傳輸?shù)焦饨邮掌鲿r(shí)不會出現反饋現象，其輸出信號也不會影響輸入端。
3.由于發光器件（砷化鎵紅外二極管）是阻抗電流驅動性器件，而噪音是一種高內阻微電流電壓信號。因此光電耦合器件的共模抑制比很大，所以，光電耦合器件可以很好地抑制干擾并消除噪音。
4.容易和邏輯電路配合。
5.響應速度快。光電耦合器件的時間常數通常在毫秒甚至微秒級。
6.無觸點、壽命長、體積小、耐沖擊。
