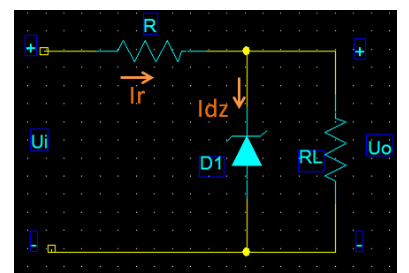

一、電路組成
由穩壓二極管 Dz 和限流電阻 R 所組成的穩壓電路是一種最簡單的直流穩壓電源。從該穩壓管穩壓電路可以得到兩個基本關系式：
Ui=Ur+Uo
Ir=Idz+IL

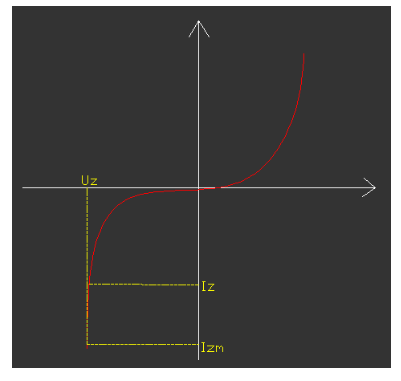

穩壓管的伏安特性如下圖，在穩壓管穩壓電路中，只要能是穩壓管始終工作在穩壓區，即保證穩壓管的電流：Iz《Idz《Izm，輸出電壓 Uo 就基本穩定。
二、穩壓原理
對于任何穩壓電路都應該從兩方面考察其穩壓特性：
1、電網電壓波動
2、負載變化
1、電網電壓波動

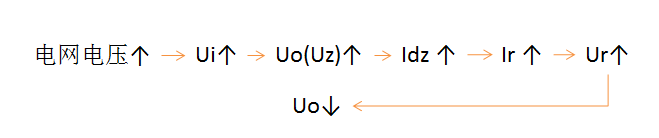

當電網電壓升高時，穩壓電路的輸入電壓 Ui 隨之增大，輸出電壓 Uo 也隨之按比例增大，由于 Uo=Uz，根據穩壓管的伏安特性，Uz 的增大將使 Idz 急劇增大，Ir 必然隨之 Idz 急劇增大，Ur 會同時隨著 Ir 而急劇增大，，而 Ur 增大必將會使輸出電壓 Uo 減少。因此，只要參數選擇合適，R 上的電壓增量就可以與 Ui 的增量近似相等，從而使 Uo 基本不變。簡單描述如下：
當電網電壓下降時，各電量的變化與上述過程相反。
可見，當電網電壓變化時，穩壓電路通過限流電阻 R 上電壓的變化來抵消 Ui 的變化，即ΔUr≈ΔUi，從而使 Uo 不變。
2、負載變化

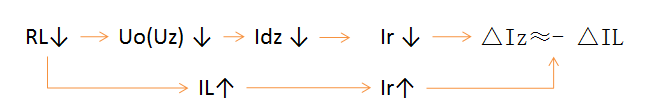

當負載電阻 RL 減少即負載電流 IL 增大時，Ir 增大，Ur 也隨之增大，Uo 必然下降，即 Uz 下降，根據穩壓管的伏安特性，Uz 的下降使 Idz 急劇減小，從而 Ir 隨之急劇減小，從而 Ir 隨之急劇減小。如果參數選擇恰當，可使ΔIdz≈-ΔIL，使 Ir 基本不變，從而 Uo 也就基本不變。簡單描述如下：
顯然，在電路中只要使ΔIz≈-ΔIL，就可以使 Ir 基本不變，從而保證 Uo 基本不變。
綜上所述，在穩壓二極管所組成的穩壓電路中，利用穩壓管所起的電流調節作用，通過限流電阻 R 上電壓或電流的變化進行補償來達到穩壓目的。限流電阻 R 既限制穩壓管中的電流使其正常工作，又與穩壓管相配合以達到穩壓的目的。
