首先用 PMOS 管畫了一個。
輸入電源是 5V，當 5V 正常接時，5V 從 U1 的 D 極經過體二極管到達 S 極，因為有一個壓降，S 極電壓約 4.3V，Ugs=-4.3V，所以 MOS 管導通。MOS 管導通之后，D 和 S 之間的導通壓降很小，體二極管也就截止了，所以輸出 VOUT_5V=5V。
當 5V 電源接反時，此時 G 極電壓為 5V，Ugs>0，所以 PMOS 管不會導通，也就保護了后端電路。

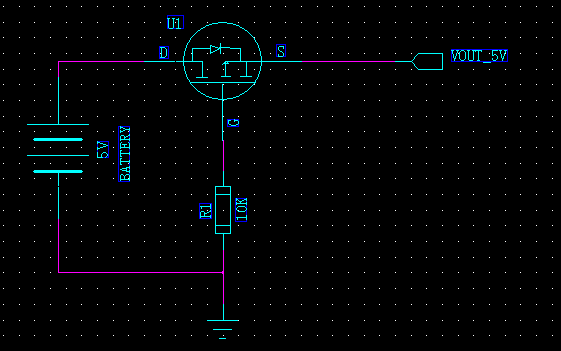

PMOS 管防電源反接電路
使用上述電路，需要注意如下幾點：
1. 這個電路適用于低壓的場合，MOS 管的導通內阻很?。ㄐ〉囊话闶?mΩ級別），所以輸出電壓幾乎輸入電壓。
2. MOS 管選擇合適的導通電壓，如果輸入電壓很低，MOS 管可能無法導通，而是直接走體二極管，導致輸出電壓更低。
3. 5V 輸入電源可以加 MLCC 濾波，切記不能加有極性的器件，防止反接時損壞。
有人會問了，為什么上圖中的 D 和 S 方向和我們平時用的不一樣，下圖是我們經常用的 PMOS 管開關電路。

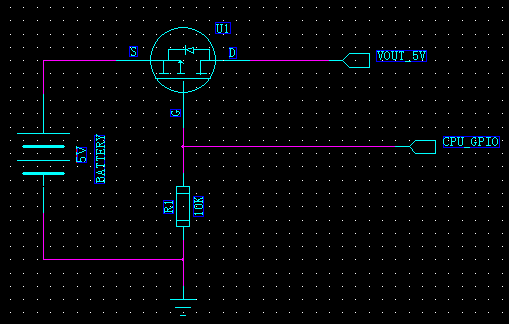

PMOS 管電源開關電路
上述開關電路的原理是：
電源正接時，Ugs<0，MOS 管導通，D 極電壓就等于 5V；
當 5V 電源反接時，S=0，G=5V，Ugs>0，MOS 管是關閉狀態的，看到這里，似乎是合理，也能防止反接。
但是 S=0 時，PMOS 的體二極管會導通，會將 VOUT_5V 鉗位在 0.7V 左右，那又有人說了，為什么 MOS 管的體二極管會導通，S 和 D 都為 0 啊，那是因為在實際電路中，VOUT_5V 后端可能有很多負載，如果有串電流，體二極管可能就會導通，這就是為什么 S 和 D 需要調換。
再來用 NMOS 管畫一個。
NMOS 管防電源反接電路
當 5V 電源正接時，MOS 管的 G=5V，D=0V，MOS 管的體二極管會導通，將 S 電壓鉗在 0.7V 左右，需要注意，圖中的 R2 看做是一個負載，并不單單是一個電阻，Ugs>0，所以 MOS 管導通，MOS 管導通之后，因為導通壓降很低，體二極管截止了，S 電壓等于 0V，負載正常工作。
當 5V 電源反接時，G=0，S=0，Ugs=0，MOS 管是截止狀態，并且體二極管也不通，電路中是沒有電流回路的，保護了后端負載。
