分析三極管電路工作原理，需要掌握三極管的重要特性，這樣才能輕松自如的分析三極管電路
三極管式一個電流控制器件，它用基極電流來控制集電極電流和發射極電流，沒有基極電流就沒有及電機電流和發射極電流。
1、三極管電流放大特性
只要有一個很小的基極電流，三極管就會有一個很大的集電極電流和發射極電流，這是由三極管特性所決定的，不同的三極管有不同的電流放大倍數，所以不同三極管對基極電流的放大能力是不同的。
基極電流是信號輸入電流，集電極電流和發射極電流是信號輸出電流，信號輸出電流遠大于信號輸入電流，說明三極管能夠?qū)斎腚娏鬟M行放大。在各種放大器電路中，就是用三極管的這一特性來放大信號的。
三極管在正常工作時，它的基極電流、集電極電流和發射極電流同時存在，同時消失。
2、三極管基極電流控制集電極電流特性
當三極管在放大狀態時，三極管集電極電流和發射極電流由直流電源提供，三極管本身并不能放大電流，只是用基極電流去控制由直流電源為集電極和發射極提供的電流，這樣等效理解成三極管放大了基極輸入電流。

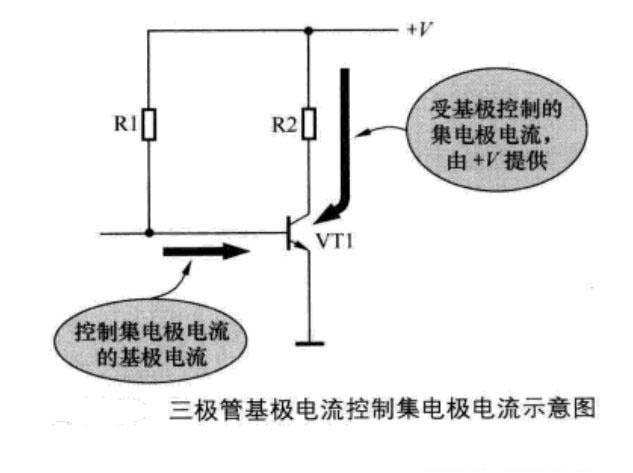

下圖所示電路可以說明三極管基極電流控制集電極電流的過程。電路中的R2為三級管VT1集電極提供電流通路，流過VT1集電極的電流回路是：直流工作電壓+V-集電極電阻R2-VT1集電極-VT1發射極-地線。構成回路。
集電極電流由直流工作電壓+V提供，但是集電極電流的大小受基極電流的控制，基極電流大則集電極電流大，基極電流小，則集電極電流小。所以基極電流只是控制了直流電源+V為VT1集電極所提供電流的大小。
綜上所述，三極管能將直流電源的電流按照基極輸入電流的要求轉換成集電極電流和發射極電流，從這個角度說明三極管是一個電流轉換器件。所謂電流放大，就是將直流電源的電流，按照基極輸入電流的變化規律轉換成集電極電流和發射極電流。
