在樓宇或家居布線中，常采用兩只單刀雙擲開關實現樓道中兩地控制白熾燈的亮滅，這種控制電路的典型電路如圖1所示。這種設計方式在功能實現中表現出的不足是：兩只單刀雙擲開關之間需用兩根同長度的電線，增加了燈光控制的投資成本。在工程實踐中，筆者摸索出一種設計技巧，在不改變原開關結構，僅需增加4只二極管就能達到同樣的燈光控制目的，且可節省原兩只開關之間的一根電線，又能方便后期維護工作，從而節約布線的投資成本或后期的維護成本。
本電路是利用二極管的單向導電特性對圖1線路進行改進。在實踐中只需在原開關S1或 S2兩個輸入或輸出接線柱上分別接入一只二極管（1N4007等，注意其連接的極性），再將兩只二極管另外一端與連接導線相互焊接起來，焊點處需用絕緣膠布包扎，線路如圖2所示。
在圖2線路中，當開關S1接至A端，開關S2接至C端時，在交流電的正半周期間，白熾燈H將通過工作電流，白熾燈處于發光照明狀態，其兩端將得到有效值為UL=0.45Ui=0.45×220V=99V的電壓，所以這種連接方式將影響照明光線的亮度。當開關S1接至A端，開關S2接至D端時，由于二極管的單向導電特性，在交流電的正、負半周期間，白熾燈L均無工作電流通過，白熾燈處于熄滅狀態，起到在不同地點控制同一盞白熾燈工作狀態的功能。
當開關S1接至B端，開關S2接至C端或當開關S1接至B端，開關S2接至D端時，電路工作原理分析同上。

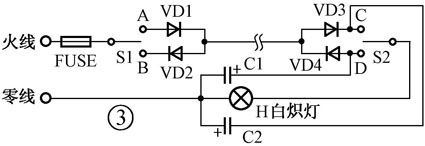

實踐證明這是一種行之有效的設計方案，如需照顧到照明光線的亮度，可購買比原功率高一倍的白熾燈以解決亮度下降的不足。例如，原采用20W功率的白熾燈，現可采購40W功率的白熾燈來彌補這一缺陷。若需要保持原白熾燈的功率不變，就需對圖2線路做進一步的改進，即在原線路基礎上再增加兩只4.7μF/400V的濾波電容C1、C2，線路如圖3所示。改進后的電路還可以作為電工維修的一種后備方案，因為現在大部分家居基本上是采用暗線布線方式，在線路故障維護中，較難從暗管內重新安裝一條電線。當原線路中有一條電線未損壞，即可采用圖2或圖3的電路加以改造維護，以恢復原來的燈光控制功能。

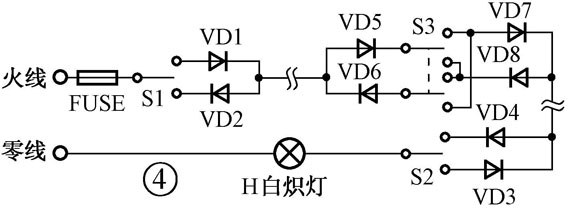

電子愛好者可參考上述的設計思路，對其他系統進行相應功能的修改與擴展，從而實現更具個性化要求、實用的線路功能。圖4給出了三個地點控制一盞燈的改進電路圖，其他線路可以依此設計思路加以應用。
