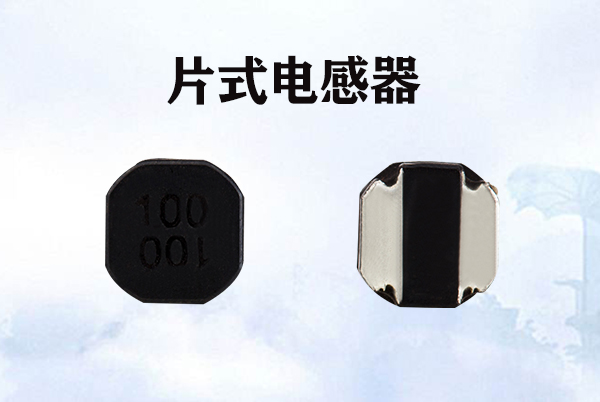

片式電感器磁珠是很多電子元器件廠家都會用到的一種元件！那么大家它們?cè)陔娫床糠制鸬绞裁醋饔脝?
片式電感器磁珠在電源部分起什么作用？
電感磁珠專用于抑制信號線、電源線上的高頻噪聲和尖峰干擾,還具有吸收靜電脈沖的能力。
片式電感磁珠是用來吸收超高頻信號,象一些RF電路, PLL,振蕩電路,含超高頻存儲器電路(DDRSDRAM,RAMBUS等)都需要在電源輸入部分加磁珠，而電感是--種蓄能元件,用在LC振蕩電路,中低頻的濾波電路等,其應用頻率范圍很少超過錯50MHZ。
片式電感磁珠的功能主要是消除存在于傳輸線結構(電路)中的RF噪聲,RF能量是疊加在直流傳輸電平上的交流正弦波成分，直流成分是需要的有用信號,而射頻RF能量卻是無用的電磁干擾沿著線路傳輸和輻射(EMI)。要消除這些不需要的信號能量,使用片式磁珠扮演高頻電阻的角色(衰減器),該器件允許直流信號通過，而濾除交流信號。通常高頻信號為30MHz以上,然而，低頻信號也會受到片式磁珠的影響。
要正確選擇片式電感器磁珠，必須注意以下六點？
1、不需要的信號的頻率范圍為多少;
2、電路和負載阻抗是多少;
3、是否有空間在PCB板上放置磁珠;
4、噪聲源是來自哪里;
5、需要多大的噪聲衰減;
6、環境條件是什么(溫度,直流電壓,結構強度) ；
片式電感磁珠的工作原理和作用？
1、磁珠的原理
片式電感磁珠的主要原料為鐵氧體電感。鐵氧體是-種立方晶格結構的亞鐵磁性材料。鐵氧體材料為鐵鎂合金或鐵鎳合金，它的制造工藝和機械性能與陶瓷相似，顏色為灰黑色。電磁干擾濾波器中經常使用的一類磁芯就是鐵氧體材料，許多廠商都提供專門用于電磁干擾抑制的鐵氧體材料。這種材料的特點是高頻損耗非常大，具有很高的導磁率，它可以是電感的線圈繞組之間在高頻高阻的情況下產生的電容最小。對于抑制電磁干擾用的鐵氧體，最重要的性能參數為磁導率。
