今天我們就一起來學習-識別和檢測二極管、晶閘管。
共有四個任務：識別二極管；檢測二極管；識別晶閘管；檢測晶閘管。
首先，識別二極管，二極管具有單向?qū)щ娦裕瑧?yīng)用十分廣泛。
根據其在電路中不同的功能，二極管可以分為：整流二極管、穩壓二極管、發光二極管等種類。

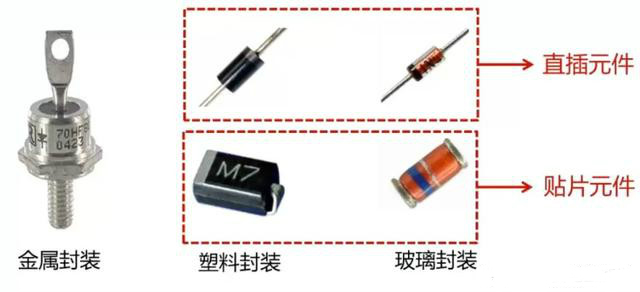

不同的二極管外形各異，封裝的材質也不同。常見的有金屬封裝、塑料封裝和玻璃封裝三種。
根據裝配方式的不同，又可以分為直插元件和貼片元件。
市場上的二極管主要有國產和進口兩種。國產二極管的型號具有固定格式，共有五部分組成。

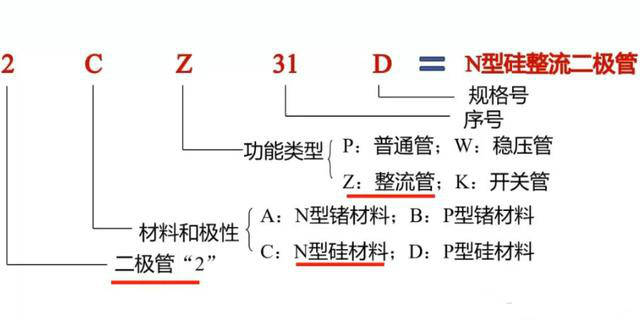

以型號為“2CZ31D”的二極管為例。
第一部分用數字“2”代表二極管；第二部分為二極管的材料和極性，用字母表示：A為N型鍺材料，B為P型鍺材料；C為N型硅材料，D為P型硅材料；第三部分表示管子的功能類型，常見的有普通管、穩壓管等；第四部分產品序號；第五部分規格號。通過識讀型號可知，該二極管是一個N型硅整流二極管。
進口二極管主要以美國產和日本產為主。通常，以1N開頭的為美國產二極管，以1S開頭的為日本產二極管。
二極管是一種有極性的元件，如何判別其正負極是使用二極管的必備技能？

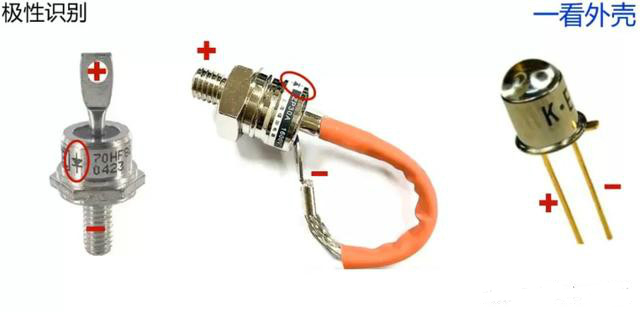

大多數二極管我們均可以通過外觀直觀判別出來，某些體積較大的二極管表面標有符號，我們可以根據符號判別出二極管的極性。還有一類二極管的外殼帶有凸起，凸起側引腳為負極，另一側為正極。

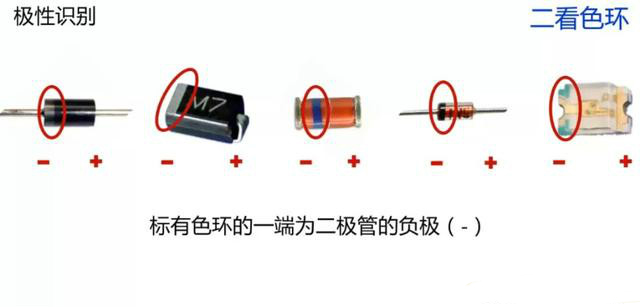

二極管體積較小時，一般用色環來區別二極管的正負極。標有色環的一端為二極管的負極，另一端為正極。
對于發光二極管、紅外發射接收管來說，一般用兩個引腳的長度來區分正負極，長腳為正極，短腳為負極。
當二極管標識模糊、無法直觀地判別出極性時，就需要利用單向?qū)щ娦詸z測二極管。
具體操作為，二極管的極性判別，選擇數字萬用表的二極管擋，用紅黑表筆分別去接二極管的兩個引腳。顯示為1，說明二極管截止。

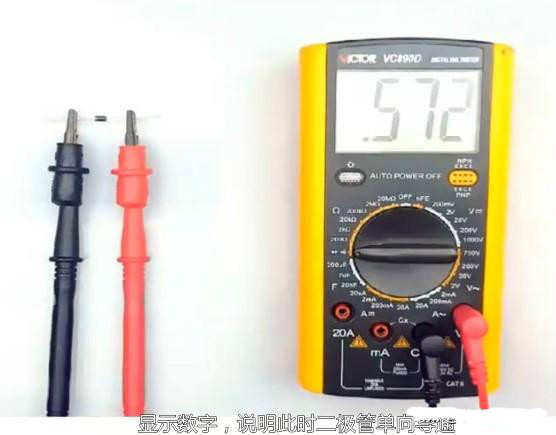

對調兩表筆，顯示數字，說明此時二極管單向?qū)ā４藭r(shí)紅表筆所接引腳為正極，黑表筆所接引腳為負極，顯示的數字即為導通電壓，單位V（伏）。
梳理一下二極管檢測過程。選擇萬用表的二極管擋，用兩表筆分別接二極管兩引腳，顯示1時，對調表筆再測量
直至顯示數字時，紅表筆所接引腳為正極，黑表筆所接引腳為負極。
數字即為導通電壓，在0.1-0.3V之間，二極管為鍺管，在0.5-0.8V之間為硅管。
經過正反兩次測量，二極管數值一大一小時，說明二極管質量完好。兩次數值都很大，說明二極管斷路。
兩次數值都很小，說明二極管短路。如果兩次數值比較接近，說明二極管質量不佳。
為方便記憶，我們可以總結為
一大一小，管子完好
兩小已短，兩大已斷
兩值比肩，管子扔一邊
三、識別晶閘管
常見的晶閘管有以下幾種。

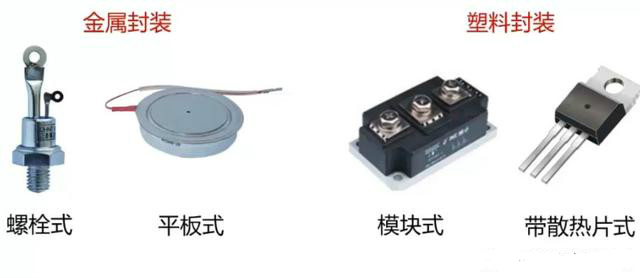

按照封裝材質的不同可以分為金屬封裝和塑料封裝。
根據外形的差異，又可分為螺栓式、平板式、模塊式和帶散熱片式。

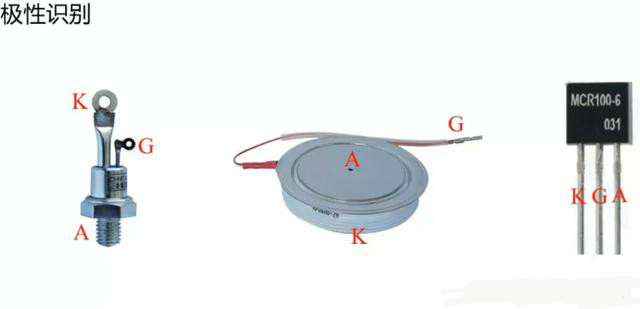

晶閘管有三個極，每種的定義方式也有差異。螺栓式晶閘管，引出端為控制極，螺栓端為陽極。平板式晶閘管，引出端為控制極，金屬平面為陽極。塑封式MCR100系列晶閘管，正對文字，從左至右依次為陰極、控制極、陽極。
當晶閘管標識模糊、無法直觀地判別出極性時，就需要檢測晶閘管。
具體操作為，晶閘管的極性判別。

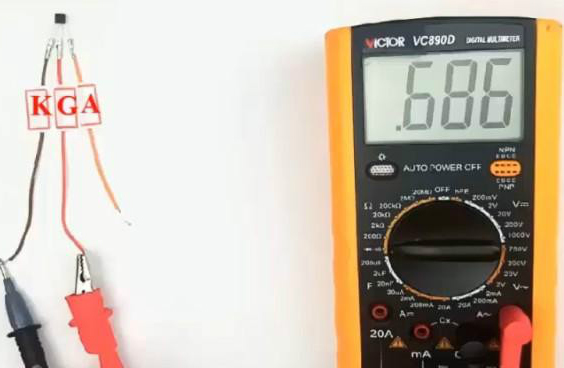

選擇萬用表的二極管擋，用紅表筆接晶閘管的任意一個引腳，用黑表筆去碰觸另外兩個引腳，顯示都為1。
將紅表筆換至另一個引腳，繼續用黑表筆碰觸其他兩個引腳，直到顯示數字為止。
此時，紅表筆所接引腳為控制極，黑表筆所接引腳為陰極，剩余引腳為陽極。
梳理一下，可以得到晶閘管極性判別的流程。知道了晶閘管的極性，利用其正向觸發性，就可以檢測晶閘管的質量。
依然選擇二極管擋，用紅表筆接陽極，黑表筆接陰極，短接控制極與陽極，觀察萬用表示數。如果顯示數字，說明晶閘管的質量良好。

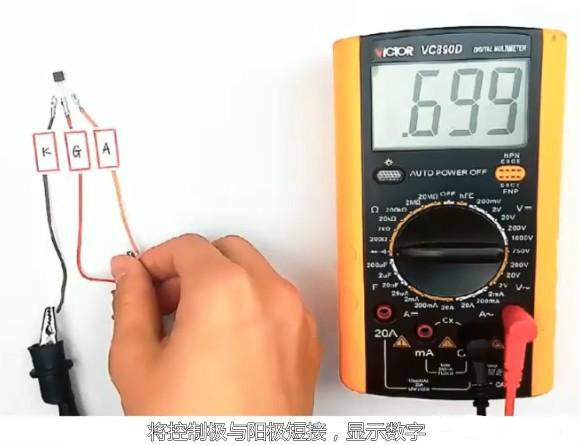

具體操作，選擇萬用表的二極管擋，用紅表筆接陽極，黑表筆接陰極，顯示為1，晶閘管正向阻斷，將控制極與陽極短接，顯示數字。
?說明加正向電壓的同時，輸入一控制電壓，晶閘管導通，晶閘管質量良好。
總結一下，二極管和晶閘管都是有極性器件，一旦接錯，輕則不能工作，重則損壞電路，因此要特別注意。
