上拉電阻在電路中的主要作用就是對電流起到限流作用，在一些設計當中經常會用到上拉與下拉電阻，但電源的設計者們往往對這兩種電阻了解的不多，正因如此，在電路出現因?yàn)樯侠c下拉電阻而導致的問題時，設計者們卻會找不到相應的解決方法。在本篇文章當中，小編將為大家分享關于上拉電阻的一些基礎知識與經驗，希望能為大家有所幫助。
上拉電阻經驗總結
1、當TTL電路驅動COMS電路時，如果TTL電路輸出的高電平低于COMS電路的最低高電平(一般為3.5V)，這時就需要在TTL的輸出端接上拉電阻，以提高輸出高電平的值。
2、OC門電路必須加上拉電阻，才能使用。
3、為加大輸出引腳的驅動能力，有的單片機管腳上也常使用上拉電阻。
4、在COMS芯片上，為了防止靜電造成損壞，不用的管腳不能懸空，一般接上拉電阻產生降低輸入阻抗，提供泄荷通路。
5、芯片的管腳加上拉電阻來提高輸出電平，從而提高芯片輸入信號的噪聲容限增強抗干擾能力。
6、提高總線的抗電磁干擾能力。管腳懸空就比較容易接受外界的電磁干擾。
7、長線傳輸中電阻不匹配容易引起反射波干擾，加上下拉電阻是電阻匹配，有效的抑制反射波干擾。
上拉電阻阻值的選擇原則
從灌電流的能力與節約能源的考慮出發，應具備電阻大，電流小的特點。從節約功耗及芯片的灌電流能力考慮應當足夠大;電阻大，電流小。從確保足夠的驅動電流考慮應當足夠小;電阻小，電流大。對于高速電路，過大的上拉電阻可能邊沿變平緩。
在10K到1K之間，適用于以上三點。對下拉電阻也有類似道理。對上拉電阻和下拉電阻的選擇應結合開關管特性和下級電路的輸入特性進行設定，主要需要考慮以下幾個因素：
1、驅動能力與功耗的平衡。以上拉電阻為例，一般地說，上拉電阻越小，驅動能力越強，但功耗越大，設計是應注意兩者之間的均衡。
2、下級電路的驅動需求。同樣以上拉電阻為例，當輸出高電平時，開關管斷開，上拉電阻應適當選擇以能夠向下級電路提供足夠的電流。
3、高低電平的設定。不同電路的高低電平的門檻電平會有不同，電阻應適當設定以確保能輸出正確的電平。以上拉電阻為例，當輸出低電平時，開關管導通，上拉電阻和開關管導通電阻分壓值應確保在零電平門檻之下。
4、頻率特性。以上拉電阻為例，上拉電阻和開關管漏源級之間的電容和下級電路之間的輸入電容會形成RC延遲，電阻越大，延遲越大。上拉電阻的設定應考慮電路在這方面的需求。
本篇文章對上拉電阻的相關經驗與選擇原則進行了介紹，在這其中，對上拉電阻的選擇是本篇文章的重點內容，希望大家能夠利用本篇文章當中的知識點運用到自己的設計中去，豐富自己的知識儲備。

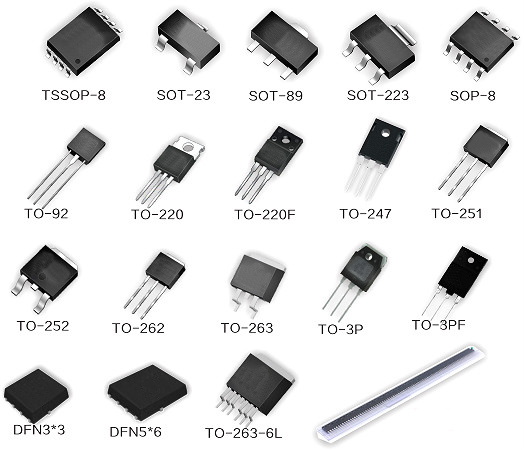

烜芯微專業制造二極管，三極管，MOS管，橋堆等20年，工廠直銷省20%，4000家電路電器生產企業選用，專業的工程師幫您穩定好每一批產品，如果您有遇到什么需要幫助解決的,可以點擊右邊的工程師,或者點擊銷售經理給您精準的報價以及產品介紹
