mos管2300引腳實物及尺寸圖

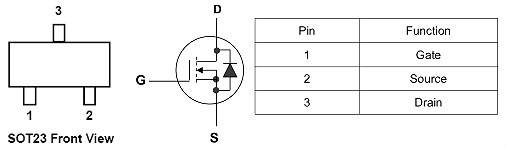

1、mos管2300引腳實物圖

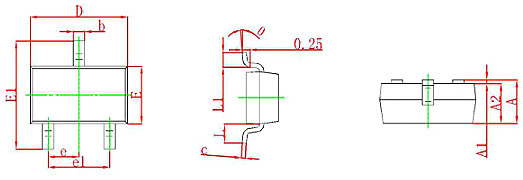

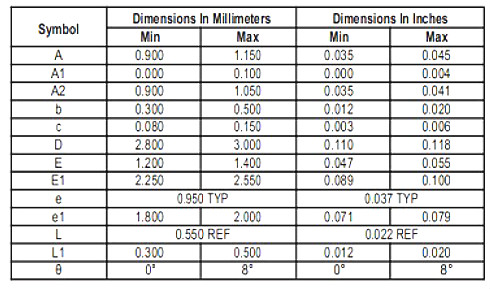

2、mos管2300引腳尺寸圖
mos管2300主要參數
產品型號：SI2300
工作方式：6.0A/20V
漏源電壓：20V
柵源電壓：±10A
漏電流連續：6.0A
脈沖漏極電流：20A
耗散功率：1.25W
熱電阻：100℃/V
漏源擊穿電壓：20V
柵極閾值電壓：0.5V
輸入電容：888PF
輸出電容：144PF
上升時間：14.5ns

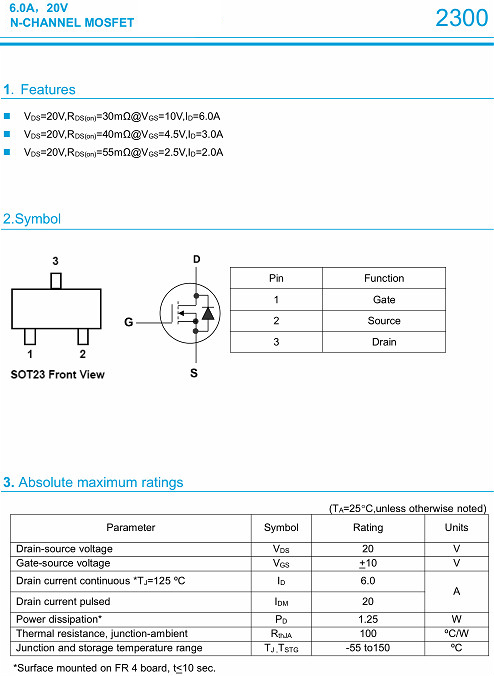

mos管2300引腳-mos管2300規格書
查看及下載詳情，請點擊下圖。
mos管2300引腳-引腳如何快速判斷與好壞及引腳性能
1、用10K檔，內有15伏電池?？商峁妷?。
2、因為柵極等效于電容，與任何腳不通，不論N管或P管都很容易找出柵極來，否則是壞管。
3、利用表筆對柵源間正向或反向充電，可使漏源通或斷，且由于柵極上電荷能保持，上述兩步可分先后，不必同步，方便。但要放電時需短路管腳或反充。
4、大都源漏間有反并二極管，應注意，及幫助判斷。
5、大都封莊為字面對自已時，左柵中漏右源。以上前三點必需掌握，后兩點靈活運用，很快就能判管腳，分好壞。
如果對新拿到的不明MOS管，可以通過測定來判斷腳極，只有準確判定腳的排列，才能正確使用。
MOS管管腳測定方法
①柵極G的測定：用萬用表R&TImes;100檔，測任意兩腳之間正反向電阻，若其中某次測得電阻為數百Ω），該兩腳是D、S，第三腳為G。
②漏極D、源極S及類型判定：用萬用表R&TImes;10kΩ檔測D、S問正反向電阻，正向電阻約為0.2&TImes;10kΩ，反向電阻（5一∞）X100kΩ。在測反向電阻時，紅表筆不動，黑表筆脫離引腳后，與G碰一下，然后回去再接原引腳，出現兩種情況：
a．若讀數由原來較大值變為0（0×10kΩ），則紅表筆所接為S，黑表筆為D。用黑表筆接觸G有效，使MOS管D、S間正反向電阻值均為0Ω，還可證明該管為N溝道。
b．若讀數仍為較大值，黑表筆不動，改用紅表筆接觸G，碰一下之后立即回到原腳，此時若讀數為0Ω，則黑表筆接的是S極、紅表筆為D極，用紅表筆接觸G極有效，該MOS管為P溝道。
