電阻在任一電路板中可見，電阻的種類繁多，壓敏電阻就是其中一種，什么是壓敏電阻呢？相信很多朋友對這個名詞很陌生，那么壓敏電阻又有哪些型號呢，它的參數含義又是什么？在使用壓敏電阻之前，我們先來了解下壓敏電阻參數及相關知識吧。

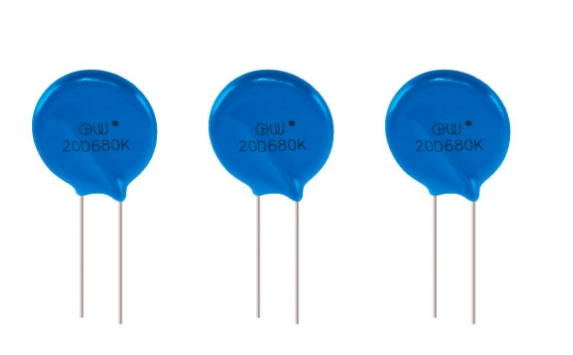

什么是壓敏電阻
“壓敏電阻"是一種具有非線性伏安特性的電阻器件，主要用于在電路承受過壓時進行電壓鉗位，吸收多余的電流以保護敏感器件。英文名稱叫“Voltage Dependent Resistor”簡寫為“VDR”, 或者叫做“Varistor"。壓敏電阻器的電阻體材料是半導體，所以它是半導體電阻器的一個品種?，F(xiàn)在大量使用的"氧化鋅"（ZnO）壓敏電阻器，它的主體材料有二價元素鋅（Zn）和六價元素氧（O）所構成。所以從材料的角度來看，氧化鋅壓敏電阻器是一種“Ⅱ-Ⅵ族氧化物半導體”。 在中國臺灣，壓敏電阻器稱為"突波吸收器",有時也稱為“電沖擊（浪涌）抑制器（吸收器）”。

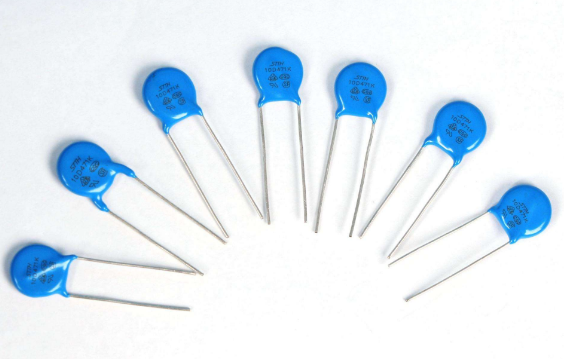

常用的壓敏電阻型號：5D、7D、10D、14D、20D、32D等型號。
壓敏電阻的基本參數
1、標稱壓敏電壓(V)：指通過規定持續時間的脈沖電流（一般為1mA 持續時間一般小于400mS）時壓敏電阻器兩端的電壓值。
2．電壓比：指壓敏電阻器的電流為1mA時產生的電壓值與壓敏電阻器的電流為0.1mA時產生的電壓值之比。
3、最大限制電壓(V)：在壓敏能承受的最大脈沖峰值電流Ip及規定波形下壓敏電阻兩端電壓峰值。
4、殘壓比：通過壓敏電阻器的電流為某一值時，在它兩端所產生的電壓稱為這一電流值的殘壓。殘壓比則是殘壓與標稱電壓之比。
5、通流容量(kA)：通流容量也稱通流量，是指在規定的條件（規定的時間間隔和次數，施加標準的沖擊電流）下，允許通過壓敏電阻器上的最大脈沖（峰值）電流值。
6、漏電流(mA)：漏電流也稱等待電流，是指壓敏電阻器在規定的溫度和最大直流電壓下，流過壓敏電阻器電流。
7、電壓溫度系數：指在規定的溫度范圍（溫度為20℃～70℃）內，壓敏電阻器標稱電壓的變化率，即在通過壓敏電阻器的電流保持恒定時，溫度改變1℃時，壓敏電阻器兩端電壓的相對變化。
8、電流溫度系數：指在壓敏電阻器的兩端電壓保持恒定時，溫度改變1℃時，流過壓敏電阻器電流的相對變化。
9、電壓非線性系數：指壓敏電阻器在給定的外加電壓作用下，其靜態電阻值與動態電阻值之比。
10、絕緣電阻：指壓敏電阻器的引出線(引腳)與電阻體絕緣表面之間的電阻值。
11、靜態電容量（PF）：指壓敏電阻器本身固有的電容容量。
12 .額定功率：在特定的環境溫度85℃下工作1000小時，使壓敏電壓變化小于10%的最大功率。
13 .最大沖擊電流(8/20us)：以特定的脈沖電流(8/20us波形)沖擊壓敏電阻器一次或兩次（每次間隔5分鐘）， 使的壓敏電壓變化仍在10%以內的最大沖擊電流。

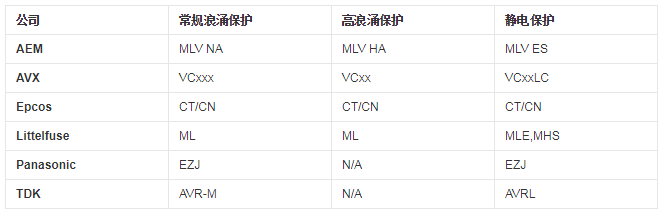

壓敏電阻器對照表
壓敏電阻器成份種類
氧化鋅，Zinc Oxide，ZnO
碳化硅，Silicon Carbide，SiC
氧化鈦，Titanium Oxide，TiO2
氧化鋅壓敏電阻器應用原理
壓敏電阻器與被保護的電器設備或元器件并聯使用。當電路中出現雷電過電壓或瞬態操作過電壓Vs時，壓敏電阻器和被保護的設備及元器件同時承受Vs，由于壓敏電阻器響應速度很快，它以納秒級時間迅速呈現優良非線性導電特性，此時壓敏電阻器兩端電壓迅速下降，遠遠小于Vs，這樣被保護的設備及元器件上實際承受的電壓就遠低于過電壓Vs，從而使設備及元器件免遭過電壓的沖擊。
