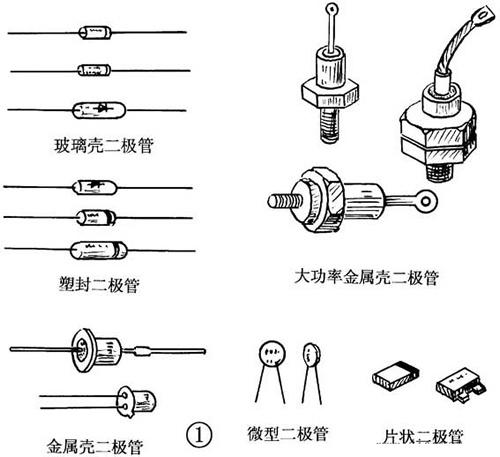

[1]、晶體二極管又叫半導體二極管，簡稱二極管，是具有一個PN結的半導體器件。二極管品種很多，外形、大小各異。較常見的有：玻璃殼二極管、塑封二極管、金屬殼二極管、大功率螺栓狀金屬殼二極管、微型二極管、片狀二極管等。功能上可分為檢波二極管、整流二極管、開關二極管、穩壓二極管等。

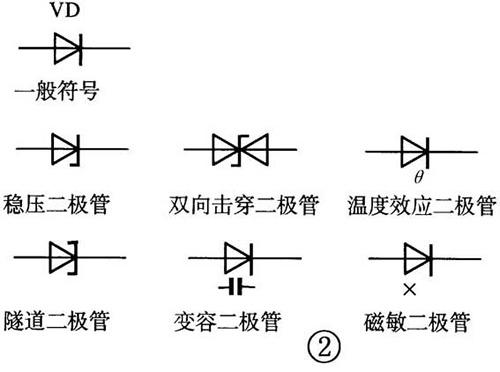

[2]、晶體二極管的文字符號為“VD”，各種二極管的圖形符號如圖示。

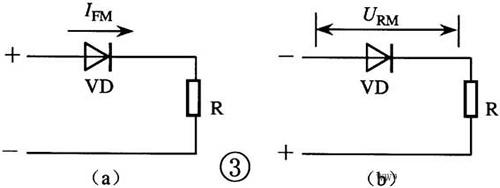

[3]、晶體二極管的主要參數有：（1） 最大整流電流IFMFM，是指允許正向通過PN結的最大平均電流（圖③a）。使用中實際工作電流應小于IFM，否則將損壞二極管。（2） 最大反向電壓URM，是指反向加在二極管兩端而不致引起PN結擊穿的最大電壓（圖③b）。使用中應選用URM大于實際工作電壓2倍以上的二極管。（3） 檢波或高頻整流二極管的最高工作頻率fM，至少應2倍于電路實際工作頻率。（4） 穩壓二極管的穩定電壓UZ值應符合電路要求。
[4]、晶體二極管兩管腳有正、負極之分。電路符號中，三角底邊為正極，短杠一端為負極。實物中，有的將電路符號印在二極管上標示出極性；有的在二極管負極一端印上一道色環作為負極標記；有的二極管兩端形狀不同，平頭為正極，圓頭為負極。使用中應注意識別。
[5]、晶體二極管具有單向?qū)щ娞匦裕辉试S電流從正極流向負極，而不允許電流從負極流向正極。

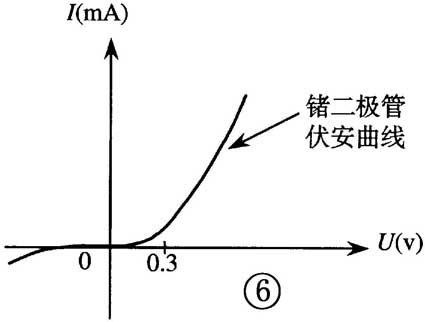

[6]、鍺二極管和硅二極管在正向?qū)〞r具有不同的正向管壓降。圖示為鍺二極管伏安特性曲線，當所加正向電壓大于正向管壓降時，鍺二極管導通。鍺二極管的正向管壓降約為0.3V。

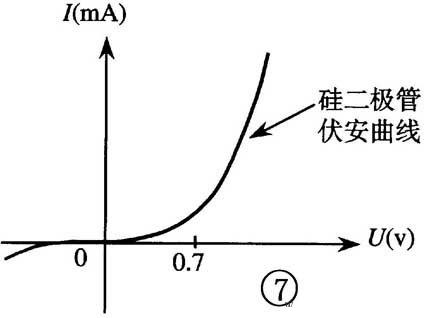

[7]、圖示為硅二極管伏安特性曲線，當所加正向電壓大于0.7V時，硅二極管導通。另外，在相同的溫度下，硅二極管的反向漏電流比鍺二極管小得多。從以上伏安特性曲線可見，二極管的電壓與電流為非線性關系，因此晶體二極管是非線性半導體器件。

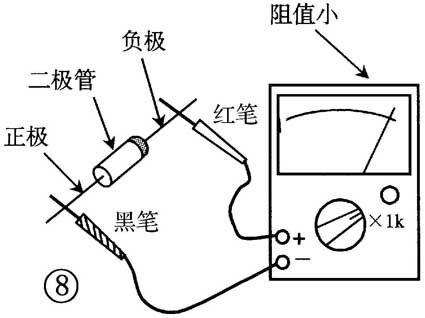

[8]、晶體二極管可用萬用表進行管腳識別和檢測。萬用表置于“R×1k”擋，兩表筆分別接到二極管的兩端，如果測得的電阻值較小，則為二極管的正向電阻，這時與黑表筆（即表內電池正極）相連接的是二極管正極，與紅表筆（即表內電池負極）相連接的是二極管負極。

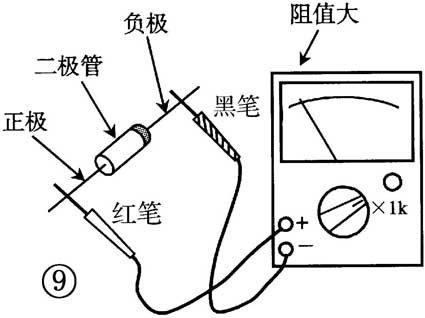

[9]、如果測得的電阻值很大，則為二極管的反向電阻，這時與黑表筆相接的是二極管負極，與紅表筆相接的是二極管正極。二極管的正、反向電阻應相差很大，且反向電阻接近于無窮大。如果某二極管正、反向電阻均為無窮大，說明該二極管內部斷路損壞；如果正、反向電阻均為0，說明該二極管已被擊穿短路；如果正、反向電阻相差不大，說明該二極管質量太差，不宜使用。

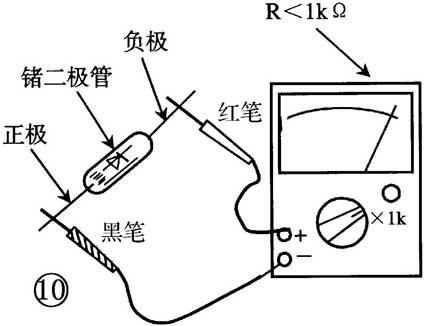

[10]、由于鍺二極管和硅二極管的正向管壓降不同，因此可以用測量二極管正向電阻的方法來區分。如果正向電阻小于1kΩ，則為鍺二極管。

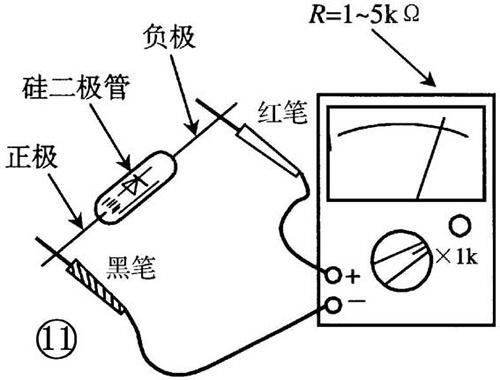

[11]、如果正向電阻為1～5kΩ，則為硅二極管。
[12]、晶體二極管的主要作用之一是檢波。圖示為超外差收音機檢波電路，第二中放輸出的調幅波加到二極管VD負極，其負半周通過了二極管，而正半周被截止，再由RC濾波器濾除其中的高頻成份，輸出的就是調制在載波上的音頻信號，這個過程稱為檢波。

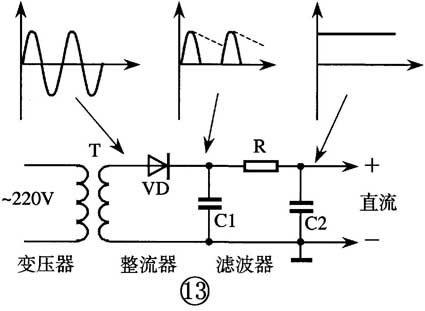

[13]、二極管的另一用途是整流。圖示為整流電源電路，由于二極管的單向?qū)щ娞匦裕诮涣麟妷赫胫軙r二極管VD導通，有輸出；在交流電壓負半周時二極管VD截止，無輸出。經二極管VD整流出來的脈動電壓再經RC濾波后即為直流電壓。

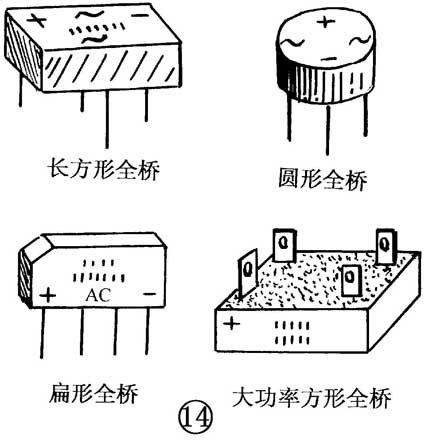

[14]、全橋整流堆通常簡稱為全橋，是一種整流二極管的組合器件，有長方形、圓形、扁形、方形等，并有多種電壓、電流、功率規格。

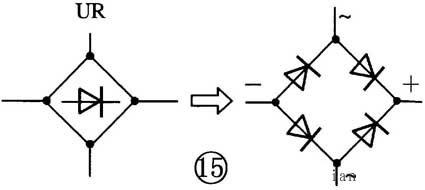

[15]、全橋整流堆的文字符號為“UR”。全橋整流堆內部包含4只整流二極管，并按一定規律連接，如右圖所示，具有2個交流輸入端（～）和直流正（+）、負（-）極輸出端。

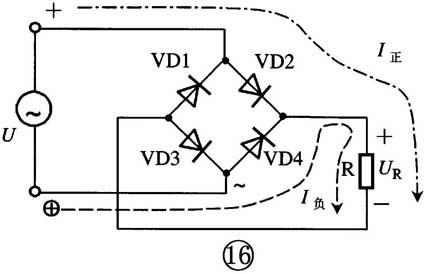

[16]、全橋整流堆主要用于橋式全波整流電路。交流電壓U正半周時，電流I正經VD2、負載R、VD3形成回路，負載上電壓UR為上正下負。U負半周時，電流I負經VD4、R、VD1形成回路，負載上電壓UR仍為上正下負，實現了全波整流。使用全橋整流堆，可以簡化整流電路的結構。

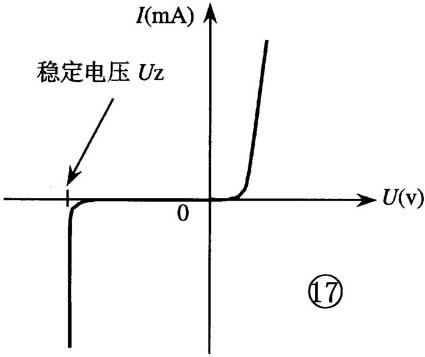

[17]、圖17為穩壓二極管伏安特性曲線，可見，穩壓二極管是利用PN結反向擊穿后，其端電壓在一定范圍內基本保持不變的原理工作的。只要使反向電流不超過其最大工作電流IZM，穩壓二極管是不會損壞的。

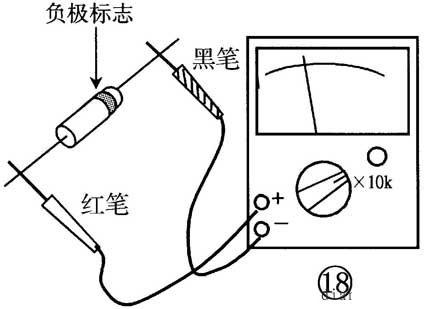

[18]、穩壓值在15V以下的穩壓二極管，可以用萬用表“R×10k”擋（內含15V高壓電池）測量其穩壓值。讀數時刻度線最左端為15V，最右端為0。可利用萬用表原有的50V擋刻度來讀數，并代入以下公式求出：穩壓值為（50-X）/ 50·15V，式中，X為50V擋刻度線上的讀數。

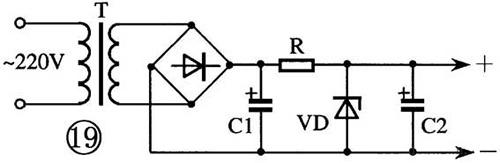

[19]、穩壓二極管的作用是穩壓，圖示為并聯穩壓電路，穩壓二極管VD上的電壓即為輸出電壓。

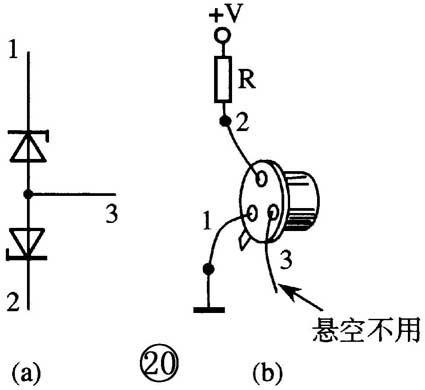

[20]、三引腳穩壓管是一種具有溫度補償?shù)姆€(wěn)壓二極管，其管殼內包含了兩個背靠背反向串聯的穩壓二極管；其外形與晶體三極管一樣，具有3條管腳 ：①腳和②腳分別為兩個穩壓二極管的負極，由于是對稱的，可隨意互換，使用時一個接電源正極，另一個接地；③腳為兩個穩壓二極管的公共正極，懸空不用。三引腳穩壓管主要應用于對溫度穩定度要求較高的精密穩壓電路中。
