肖特基二極管常見型號參數與作用區別

一、肖特基二極管特性

1、肖特基（Schottky）二極管的正向壓降比快恢復二極管正向壓降低很多，所以自身功耗較小，效率高。2、由于反向電荷恢復時間極短，所以適宜工作在高頻狀態下。

3、能耐受高浪涌電流。

4、目前市場上常見的肖特基管最高結溫分100℃、125℃、150％、175℃幾種(結溫越高表示產品抗高溫特性越好。即工作在此溫度以下不會引起失效。

5、它也有一些缺點：是其耐壓較低及反向漏電流稍大。選型時要全面考慮。肖特基二極管一般用在電源次級輸出整流上面。

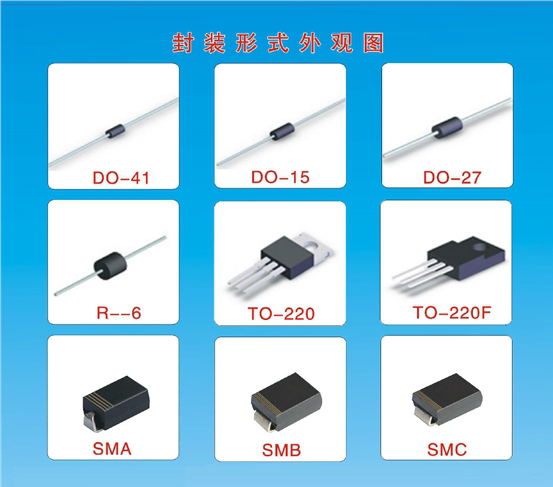

二、肖特基常見型號封裝圖

關于封裝

通過型號識別封裝外形：

MBR10100:TO-220AC,單芯片，兩引腳，

MBR10100CT:TO-220AB,雙芯片，三引腳，型號后綴帶CT

MBRB10100CT:TO-263（D2PAK）、貼片。

型號前面第四個字母B,代表TO-263,國際通用命名。雙芯片，三引腳，型號后綴帶CT

MBRD1045CT:TO-252（DPAK）、貼片。

MBRD與MBRB都是貼片，D:TO-252,B:TO-263.

MBR3045PT:TO-3P,型號后綴"PT"代表TO-3P封裝，

原MOTOROLA（今ON）叫做SOT-93

SD1045:D表示TO-251

三、肖特基二極管常見型號及參數

1、肖特基它是一種低功耗、超高速半導體器件，廣泛應用于開關電源、變頻器、驅動器等電路，作高頻、低壓、大電流整流二極管、續流二極管、保護二極管使用，或在微波通信等電路中作整流二極管、小信號檢波二極管使用。

2、肖特基二極管的結構肖特基二極管在結構原理上與 PN 結二極管有很大區別，它的內部是由陽極金屬（用鉬或鋁等材料制成的阻擋層）、二氧化硅（SiO2）電場消除材料、N 外延層（砷材料）、N 型硅基片、N 陰極層及陰極金屬等構成。

在 N 型基片和陽極金屬之間形成肖特基勢壘。

當在肖特基勢壘兩端加上正向偏壓（陽極金屬接電源正極，N 型基片接電源負極）時，肖特基勢壘層變窄，其內阻變小；反之，若在肖特基勢壘兩端加上反向偏壓時，肖特基勢壘層則變寬，其內阻變大。

肖特基二極管分為有引線和表面安裝（貼片式）兩種封裝形式。

采用有引線式封裝的肖特基二極管通常作為高頻大電流整流二極管、續流二極管或保護二極管使用。它有單管式和對管（雙二極管）式兩種封裝形式。

肖特基對管又有：

共陰（兩管的負極相連）、共陽（兩管的正極相連）和

串聯（一只二極管的正極接另一只二極管的負極）三種管腳引出方式。

采用表面封裝的肖特基二極管有單管型、雙管型和三管型等多種封裝形式，有 A~19 種管腳引出方式。

3、常用的肖特基二極管

常用的有引線式肖特基二極管，1N5817、1N5819、MBR1045、MBR20200 等型號。也就是常說的插件封裝。

常用表面貼封裝肖特基二極管。貼片肖特基二極管為何命名為"SS"?

SCHOTTKY:取第一個字母"S",

SMD:Surface Mounted Devices 的縮寫，意為：表面貼裝器件，取第一個字母"S",

上面兩個詞組各取第一個字母、即為 SS,

電流最小的肖特基是BAT42（0.2A）；BAT54、BAT54A、BAT54C（0.3A）；

電流最大的肖特基是440A,如：440CMQ030、444CNQ045;超過440A 的必定是模塊。

肖特基的最高電壓是 200V,也就是說，肖特基的極限電壓是200V.超過200V 電壓的也必定是模塊。

電流越大，電壓越低。與可控硅元件不一樣。電流與電壓成反比（模塊除外）。

10A、20A、30A 規格的有做到200V 電壓。除此外，都沒有200V 電壓規格。

常見貼片封裝的肖特基型號

BAT54、BAT54A、BAT54C、BAT54S:SOT-23—0.3A	MBR0520L、MBR0540:SOD-123—0.5A
SS12、SS14:DO-214AC（SMA）—1A	SL12、SL14:DO-214AC（SMA）—1A
SK22:SK24:DO-214AA（SMB）—2A	SK32:SK34:DO-214AB（SMC）—3A
MBRD320、MBRD360:TO-252—3A	MBRD620CT、MBRD660CT:TO-252—6A
MBRB10100CT:TO-263（D2PAK）—10A	MBRB4045CT:TO-263（D2PAK）—40A

常見插件封裝的肖特基型號

MBR150、MBR160:DO-41,軸向，1A	1N5817（1A/20V）、1N5819（1A/40V），軸向，DO-41
1N5820（3A/20V）、1N5822（3A/40V），軸向，DO-201AD	MBR340、MBR3100:（3A/40V），DO-201AD軸向
MBR735、MBR745:TO-220AC（兩腳），7A	MBRB735、MBRB745:貼片、TO-263（D2PAK），7A
MBR1045、MBR1060:TO-220AC（兩腳），10A	MBR1045CT、MBR10100CT:TO-220AB（三腳半塑封），10A
MBRF1045CT、MBRF10100CT:TO-220F,（三腳全塑封），10A（第4位字母F為全塑封）
MBR1535CT、MBR1545CT:TO-220AB（三腳），15A	MBR2045CT、MBR20200CT:TO-220AB（三腳），20A
MBR2535CT、MBR2545CT:TO-220AB（三腳），25A	MBR3045CT、MBR3060CT:TO-220AB（三腳），30A
MBR3045PT、MBR3060PT:TO-247（TO-3P），30A	MBR4045PT、MBR4060PT:TO-247（TO-3P），40A
MBR6045PT、MBR6060PT:TO-247（TO-3P），60A

肖特基二極管常見型號及參數列表

器件型號	主要參數	常規封裝形式
MBR1045CT	10A, 45V,TO-220AB	TO-220F全塑封
MBR1060CT	10A, 60V,TO-220AB	TO-220F全塑封
MBR10100CT	10A,100V,TO-220AB	TO-220F全塑封
MBR10150CT	10A,150V,TO-220AB	TO-220F全塑封
MBR10200CT	10A,200V,TO-220AB	TO-220F全塑封
MBR2045CT	20A, 45V,TO-220AB	TO-220F全塑封
MBR2060CT	20A, 60V,TO-220AB	TO-220F全塑封
MBR20100CT	20A,100V,TO-220AB	TO-220F全塑封
MBR20150CT	20A,150V,TO-220AB	TO-220F全塑封
MBR20200CT	20A,200V,TO-220AB	TO-220F全塑封
MBR3045CT	30A, 45V,TO-220AB	TO-220F全塑封
MBR3060CT	30A, 60V,TO-220AB	TO-220F全塑封
MBR30100CT	30A,100V,TO-220AB	TO-220F全塑封
MBR30150CT	30A,150V,TO-220AB	TO-220F全塑封
MBR30200CT	30A,200V,TO-220AB	TO-220F全塑封
MBR3045PT	30A, 45V,TO-247	TO-3P
MBR3060PT	30A, 60V,TO-247	TO-3P
MBR30100PT	30A,100V	TO-247、TO-3P
MBR30150PT	30A,150V	TO-247、TO-3P
MBR30200PT	30A,200V	TO-247、TO-3P
MBR4045PT	40A, 45V	TO-247、TO-3P
MBR4060PT	40A, 60V	TO-247、TO-3P
MBR40100PT	40A,100V	TO-247、TO-3P
MBR40150PT	40A,150V	TO-247、TO-3P
MBR40200PT	40A,200V	TO-247、TO-3P
MBR6045PT	60A, 45V	TO-247、TO-3P
MBR6060PT	60A, 60V	TO-247、TO-3P
MBR60100PT	60A,100V	TO-247、TO-3P
