選場效應管型號知識

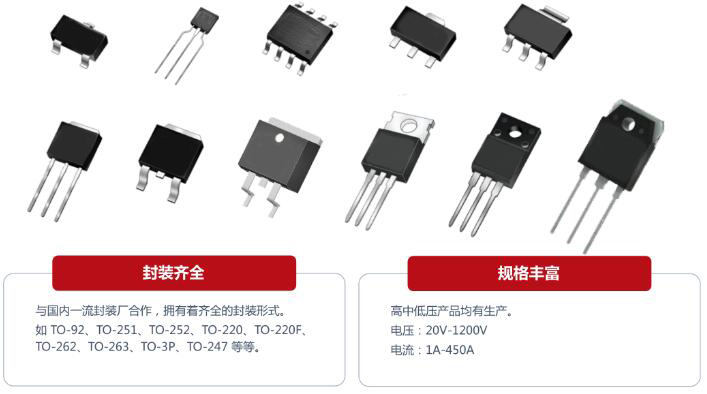

準確挑選MOS管是很關緊的一個環節，MOS管挑選非常不好可能影響到整個兒電路的速率和成本，理解不一樣的MOS管器件的微小區別及不一樣開關電路中的應力能夠幫忙工程師防止好些個問題，下邊我們來學習下MOS管的準確的挑選辦法。
第1步：選用N溝道仍然P溝道
為預設挑選準確部件的第1步是表決認為合適而使用N溝道仍然P溝道MOS管。在典型的功率應用中，當一個MOS管接地，而負載連署到干線間電壓上時，該MOS管就構成了低壓側開關。在低壓側開關中，應認為合適而使用N溝道MOS管，這是出于對關閉或導通部件所需電壓的思索問題。當MOS管連署到總線及負載接地時，就要用高壓側開關。通例會在這個拓撲中認為合適而使用P溝道MOS管，這也是出于對電壓驅動的思索問題。
要挑選適應應用的部件，務必確認驅動部件所需的電壓，以及在預設中最簡易執行的辦法。下一步是確認所需的定額電壓，還是部件所能承擔的最大電壓。定額電壓越大，部件的成本就越高。依據實踐經驗，定額電壓應該大于干線間電壓或總線間電壓。這么能力供給足夠的盡力照顧，使MOS管不會失去效力。就挑選MOS管而言，務必確認漏極至源極間有可能承擔的最大電壓，即最大VDS.曉得MOS管能承擔的最大電壓會隨溫度而變動這點非常關緊。預設擔任職務的人務必在整個兒辦公溫度范圍內測試電壓的變動范圍。定額電壓務必有足夠的余量遮蓋這個變動范圍，保證電路不會失去效力。預設工程師需求思索問題的其它安全因素涵蓋由開關電子設施（如電機或變壓器）誘發的電壓瞬變。不一樣應用的定額電壓也有所不一樣；一般，便攜式設施為20V、FPGA電源為20~30V、85~220VAC應用為450~600V.
第2步：確認熱要求
挑選MOS管的下一步是計算系統的散熱要求。預設擔任職務的人務必思索問題兩種不一樣的事情狀況，即最壞事情狀況和真實事情狀況。提議認為合適而使用針對最壞事情狀況的計算最后結果，因此最后結果供給更大的安全余量，能保證系統不會失去效力。在MOS管的資料表上還有一點需求注意的勘測數值；譬如封裝部件的半導體結與背景之間的熱阻，以及最大的結溫。
部件的結溫等于最大背景溫度加上熱阻與功率耗散的乘積（結溫=最大背景溫度+[熱阻×功率耗散]）。依據這個方程可解出系統的最大功率耗散，即按定義對等于I2×RDS（ON）。因為預設擔任職務的人已確認即將經過部件的最大電流，因為這個可以計算出不一樣溫度下的RDS（ON）。值當注意的是，在處置簡單熱板型時，預設擔任職務的人還務必思索問題半導體結/部件外殼及外殼/背景的熱容量量；即要求印刷電路板和封裝不會迅即升溫。
雪崩擊穿是指半導體部件上的逆向電壓超過最大值，并形成強電場使部件內電流增加。該電流將耗散功率，使部件的溫度升高，并且可能毀壞部件。半導體企業都會對部件施行雪崩測試，計算其雪崩電壓，或對部件的穩健性施行測試。計算定額雪崩電壓有兩種辦法；一是計數法，另一是熱計算。而熱計算由于較為實用而獲得廣泛認為合適而使用。除計算外，技術對雪崩效應也有非常大影響。例如，晶片尺寸的增加會增長抗雪崩有經驗，最后增長部件的穩健性。對最后用戶而言，這意味著要在系統中認為合適而使用更大的封裝件。
第3步：表決開關性能
挑選MOS管的最終一步是表決MOS管的開關性能。影響開關性能的參變量有眾多，但最關緊的是柵極/漏極、柵極/
源極及漏極/源極電容。這些個電容會在部件中萌生開關傷耗，由于在每每開關時都要對他們充電。MOS管的開關速度因為這個被減低，部件速率也減退。為計算開關過程中部件的總傷耗，預設擔任職務的人務必計算開經過程中的傷耗（Eon）和關閉過程中的傷耗（Eoff）。MOSFET開關的總功率可用如下所述方程表現：Psw=（Eon+Eoff）×開關頻率。而柵極電荷（Qgd）對開關性能的影響最大。
第4步：確認定額電流
第4步是挑選MOS管的定額電流。視電路結構而定，該定額電流應是負載在全部事情狀況下能夠承擔的最大電流。與電壓的事情狀況相仿，預設擔任職務的人務必保證所選的MOS管能承擔這個定額電流，縱然在系統萌生尖峰電流時。兩個思索問題的電流事情狀況是蟬聯標準樣式和電子脈沖尖峰。在蟬聯導通標準樣式下，MOS管處于穩態，此時電流蟬聯經過部件。電子脈沖尖峰是指有數量多電涌（或尖峰電流）流過部件。一朝確認了這些個條件下的最大電流，只需直接挑選能承擔這個最大電流的部件便可。
選好定額電流后，還務必計算導通傷耗。在實際事情狀況下，MOS管并不是理想的部件，由于在導電過程中會有電能傷耗，這稱之為導通傷耗。MOS管在"導通"時就像一個可變電阻，由部件的RDS（ON）所確認，并隨溫度而顯著變動。部件的功率消耗損失可由Iload2×RDS（ON）計算，因為導通電阻隨溫度變動，因為這個功率消耗損失也會隨之按比例變動。對MOS管給予的電壓VGS越高，RDS（ON）便會越??；與之相反RDS（ON）便會越高。對系統預設擔任職務的人來說，這就是決定于于系統電壓而需求折衷衡量的地方。對便攜式預設來說，認為合適而使用較低的電壓比較容易（較為存在廣泛），而對于工業預設，可認為合適而使用較高的電壓。注意RDS（ON）電阻會隨著電流微小升漲。關于RDS（ON）電阻的各種電氣參變量變動可在制作商供給的技術資料表中查到。
技術對部件的特別的性質有著意大影響，由于有點技術在增長最大VDS時往往會使RDS（ON）增大。對于這么的技術，假如計劃減低VDS和RDS（ON），那末就得增加晶片尺寸，因此增加與之組成一套的封裝尺寸及有關的研發成本。業界現存好幾種打算扼制晶片尺寸增加的技術，那里面最主要的是溝道和電荷均衡技術。
在溝道技術中，晶片中鑲嵌了一個深溝，一般是為低電壓預留的，用于減低導通電阻RDS（ON）。為了減損最大VDS對RDS（ON）的影響，研發過程中認為合適而使用了外延成長柱/腐刻柱工藝。例如，飛兆半導體研發了稱為SupeRFET的技術，針對RDS（ON）的減低而增加了另外的制作步驟。這種對RDS（ON）的關心注視非常關緊，由于當標準MOSFET的擊穿電壓升高時，RDS（ON）會隨之呈指數級增加，況且造成晶片尺寸增大。SuperFET工藝將RDS（ON）與晶片尺寸間的指數關系成為了線性關系。這么，SuperFET部件便可在小晶片尺寸，甚至于在擊穿電壓達到600V的事情狀況下，成功實現理想的低RDS（ON）。最后結果是晶片尺寸可減小達35%.而對于最后用戶來說，這意味著封裝尺寸的大幅減小。
