已成為最常用的三端子器件的MOSFET帶來了電子電路領域的革命。如果沒有MOSFET，現在集成電路的設計似乎是不可能的。
它們非常小，制造過程非常簡單。由于MOSFET的特性，成功完成了模擬和數字電路集成電路的實現，可以通過兩種方式分析MOSFET電路 - 大信號模型小信號模型。
大信號模型是非線性的。它用于求解器件電流和電壓的de值?？梢曰诖笮盘柲Ｐ偷木€性化導出小信號模型。截止區域，三極管區域和飽和區域這些是操作MOSFET的三個區域。當柵極 - 源極電壓（V GS）小于閾值電壓（V tn）時，器件處于截止區域。當MOSFET用作放大器時，它在飽和區域工作。當它用作開關時，它處于三極管或截止區域。
MOSFET驅動電路
為了幫助MOSFET最大化導通和關斷時間，需要驅動電路。如果MOSFET需要相對較長的時間進出導通，那么我們就無法利用MOSFET的優勢。這將導致MOSFET發熱，器件將無法正常工作。MOSFET驅動器通常可以使用自舉電路來產生電壓，以將柵極驅動到比MOSFET電源電壓更高的電壓。
實際上，MOSFET的柵極像驅動器的電容器一樣，或者驅動器可以通過分別對柵極充電或放電來非?？焖俚貙ɑ蜿P斷MOSFET。
MOSFET開關電路
MOSFET工作在三個區域切斷區域三極管區域和飽和區域。當MOSFET處于截止三極管區域時，它可以用作開關。
MOSFET開關電路由兩個主要部分MOSFET（按照晶體管工作）和開/關控制模塊組成。當晶體管導通時，MOSFET將電壓源傳遞給特定負載。在大多數情況下，n溝道MOSFET優于p溝道MOSFET，具有多種優勢。
在MOSFET開關電路中，漏極直接連接到輸入電壓，而源極連接到負載。對于導通n溝道MOSFET，柵極到源極電壓必須大于閾值電壓必須大于器件的閾值電壓。對于p溝道MOSFET，源極到柵極電壓必須大于器件的閾值電壓。MOSFET表現為比BJT更好的開關，因為MOS開關中不存在偏移電壓。
MOSFET逆變電路

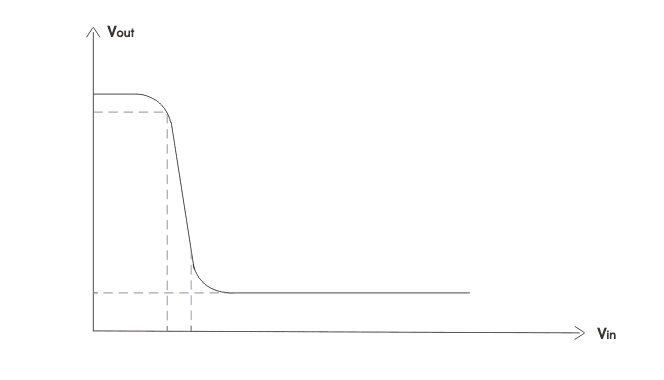

逆變電路是數字電路設計的基本構建模塊之一。逆變器可以直接應用于邏輯門和其他更復雜的數字電路的設計。理想逆變器的傳輸特性如下所示。
早期的MOS數字電路是使用p-MOSFET制造的。但隨著微電子技術的進步，MOS的閾值電壓可以得到控制，MOS技術成為主導，因為大多數n-MOS載流子，即電子比空穴快兩倍，p-MOS的多數載流子，所以在CMOS技術到來之前，逆變器電路也使用n-MOS技術。這里我們討論三種類型的MOS逆變器電路。
電阻負載n-MOS逆變器：

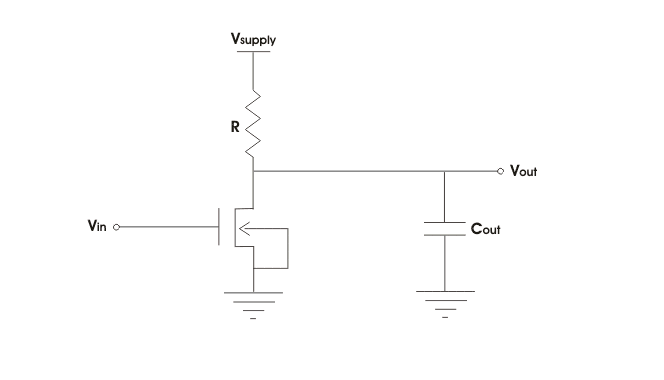

它是最簡單的MOSFET逆變器電路，它具有負載電阻 R和n-MOS晶體管，它們串聯在電源電壓和地之間，如下所示。
如果V in小于n-MOS的閾值電壓，則晶體管截止。所述電容器可以被改變到電源電壓和所述輸出電壓等于電源電壓。當輸入大于晶體管的閾值電壓并且我們在輸出端獲得零電壓時，其缺點是它占據大面積IC制造。
