1．NMOS+PMOS-構成CMOS

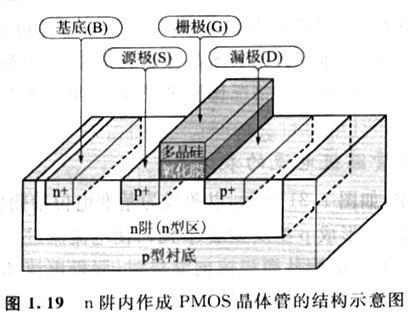

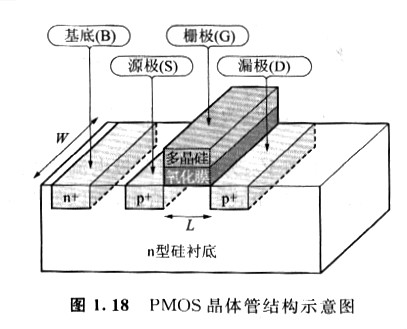

圖1. 18所示的PMOS晶體管是在n型基底上構成p+型的源區和漏區。假如采用p型硅襯底，如圖1.19所示，在p型襯底上先作成n型基底，把這個n型區域稱為n阱( well)。

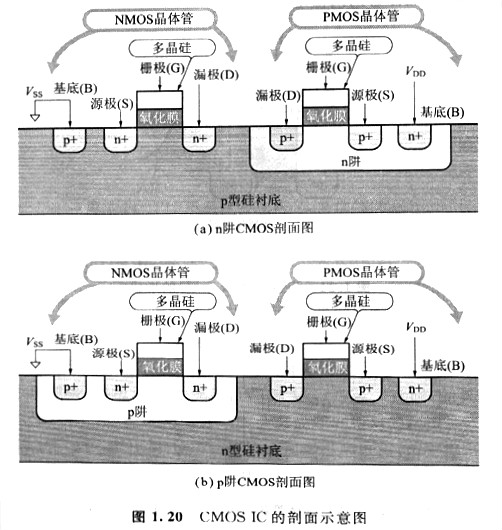

圖1. 20(a)是在p型硅襯底上構成的CMOS剖面表示圖。以n阱為基底作成PMOS晶體管，以p型硅襯底為基底作成NMOS晶體管。
通常n阱中需介入n+區與正電源電壓VDD銜接，也有可能取獨立的電位。例如，p型硅襯底上構成多個n阱時，也能夠其中某一個n阱與VDD銜接，而其他n阱與源極取等電位。但是p型硅襯底必需與負電源電壓銜接。就是說PMOS晶體管的基底可取的電位與NMOS晶體管相比，自在度要大。
假如運用n型硅襯底，如圖1. 20(b)所示，先在n型硅襯底上構成p阱，作成以p阱為基底的NMOS晶體管。PMOS晶體管的基底是n型硅襯底。
普通來說，運用p型硅襯底的狀況比擬多，所以這里主要對運用p型硅襯底的狀況停止討論。
2. PMOS晶體管漏極電流的表達式

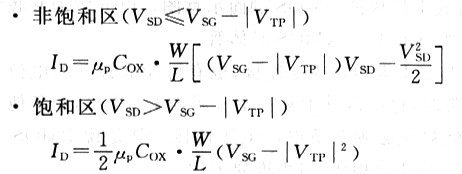

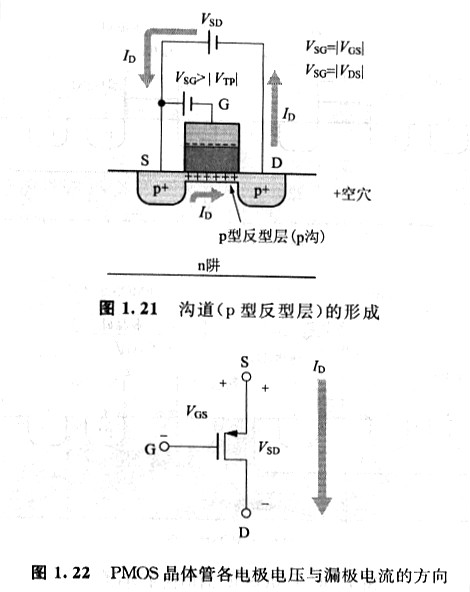

PMOS晶體管中，如圖1．21所示，以源極為基準電位給柵極加負的電壓，在柵氧化膜下方感應出空穴，構成p型反型層（p溝），使電流流過。所以PMOS晶體管的閾值電壓VTP是負值。電流從源極流向漏極時，漏極電流ID取正值，源極—柵極間電壓V SG和源極—漏極間電壓VSD取圖1，22所示的極性時，PMOS晶體管的漏極電流ID由下式給出：
式中,VTP是PMOS晶體管的閾值電壓。
如果采用各電壓的絕對值，那么漏極電流的式（1.1）和式（1.4）也分別適用NMOS晶體管和PMOS晶體管；

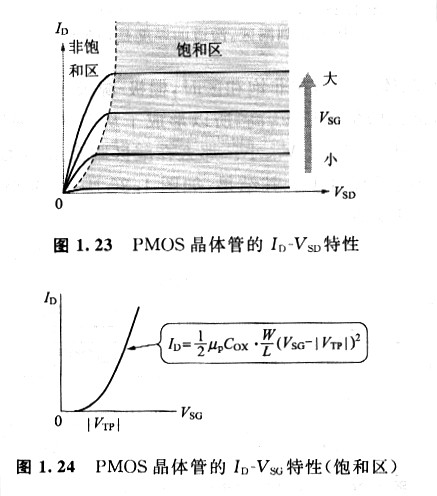

圖1. 23和圖1.24分別示出漏極電流與源極漏極間電壓的關系曲線，以及漏極電流與源極—柵極間電壓的關系曲線。
