邏輯器件中，決定交接信號的規格是由作為DC電學特性的輸入電壓肯定的。輸入電壓存在兩種規格：將輸入斷定為“L”的低電平輸入電壓(VIL)，和輸入斷定為“H”的高電平輸入電壓(VIH)。邏輯器件是處置、傳送2值邏輯的，所以信號處置必需可以判別“L”或者“H”（“0”或者“1”）。

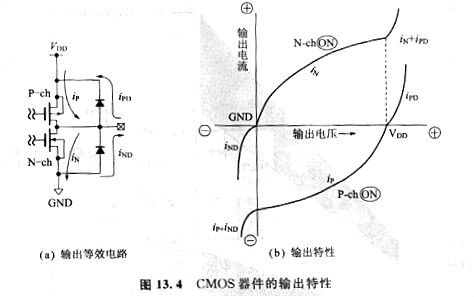

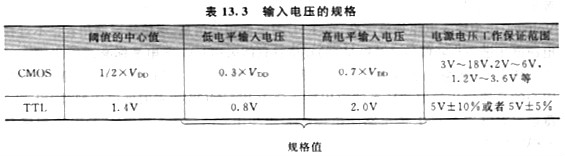

表13.3列出邏輯器件最典型的輸入電壓的規格。電源電壓為5V的電子設備中，要按CMOS電平或者TTL電平停止設計。為什么存在兩種規格？這是由于CMOS與雙極的電路構造不同。世界上首先降生的邏輯器件是TTL。TTL長期作為邏輯電路的主流被運用著。后來的CMOS在開展過程中逐步樹立起CMOS本人的規格設定，這是歷史緣由構成的。
CMOS在與TTL有相同電源電壓環境中運用時，設置的信號電平關于TTL沒有不適宜。反過來關于不希望在變換CMOS電平上花時間用戶來說，在規范CMOS邏輯條件要留意TTL輸入產品(74VHCT**，74HCT**型)。CMOS定制IC和CMOS存儲器等中，也大量存在用TTL信號電平規格化的產品。

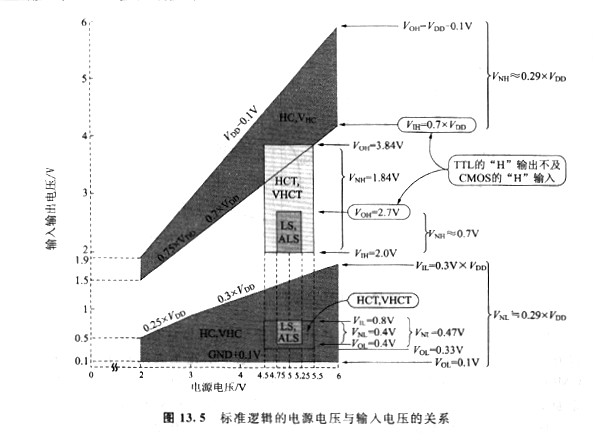

圖13.5就規范邏輯的CMOS（以74HC、74VHC為代表）與TTL( 74LS、74ALS)，將電源電壓與輸入輸出電壓的DC規格圖解化。能夠看出，關于“L”電平CMOS與TTL有可以互相接口的規格。關于“H”電平，TTL的輸入端能夠承受CMOS的輸出，不過TTL的輸出卻不能被CMOS輸入承受。但是，能夠看出CMOS的“74**xT型”中，輸入、輸出都可以與TTL接口，沒有什么問題。
CMOS器件與TTL不同，由于工作電源電壓范圍寬，以5V單一-電源為前提設定的TTL電平（VIL=0.8V，VIH=2.0V/絕對值），用同一器件，要適用更低的電源電壓是很勉強的。例如，CMOS規范邏輯的恣意系列中，要使電源電壓為5V時的輸入電壓規格值與電源電壓為2V時的輸入電壓規格值相等是不容易的。
CMOS器件中，即便電源電壓的運用環境有很大變化，由于輸入電壓經常設計為電源電壓的l/2(50%Vcc)，所以容易與其他器件接口，也能提供確保抗噪聲容量（距GND電平或者從電源電平）的性能。
