簡稱電阻，是指具有一定技術性能的在電路中專起電阻作用的元件，可用來調節電路中的電流和電壓，或者作為電路中的負載。
1、電阻的參數：
a、阻值：指電阻的數值大小。0Ω—幾百M(fèi)Ω
b、耗散功率：指電阻長期工作時所能承受（消耗）的最大功率。
2、電阻的材料：
電阻常用的材料有碳膜、金屬膜、金屬氧化膜、線繞、水泥（陶瓷）線繞半導體等材料。
3、電阻的類型：
①固定電阻：指電阻值固定不變的電阻
②微調電阻：指電阻值可以微調的電阻
③可調電阻：俗稱電位器，指電阻值連續可調的電阻
④熱敏電阻：指電阻值隨著溫度變化而變化的電阻
a、正溫度系數熱敏電阻：指電阻值隨溫度升高而增大的電阻（PTC）
b、負溫度系數熱敏電阻：指電阻值隨溫度升高而減小的電阻
⑤壓敏電阻：指電阻值隨著電壓的變化而變化的電阻。
⑥濕敏電阻：指電阻值隨著溫度變化而變化的電阻
⑦光敏電阻：指電阻值隨著溫度變化而變化的電阻
⑧電阻的功率表示法：一般大功率（3W以上）電阻均在電阻外殼上標明其功率值，如：3W、5W、7W、10W、20W、30W等，而小功率（3W以下）則部分標明功率，（如：3W、2W、1W、等），不標明功率的則多為功率1W以下的小功率電阻，對于實際使用中，可用功率大的電阻代替功率小的電阻，反之則不能代替，若沒有知道電阻功率大小時，在實際應用中可用電阻體積相同或稍大的來代替。
5、電阻的阻值表示方法：
①直接標明電阻的數值和單位，如：1.5Ω、160Ω、1Ω等。
②直接標明電阻的數值而把單位“Ω”省去，如：100即100Ω、1即1Ω、22M即22MΩ。
③用幾X幾表示幾點幾Ω，如：4Ω7、9Ω1即為9.1Ω、8M2即8.2MΩ等。
有些用幾R(shí)幾代表幾點幾Ω,如:1R5即1.5Ω、3R9即3.9Ω等。
④電阻值后面有其它英文字母（如：J、K、M等）或羅馬數字（Ⅰ、Ⅱ、Ⅲ）或正負百分之幾（如：±5%，±10%，±20%）的則表示該電阻的誤差等級。
⑤數碼表示方法（片狀電阻及部分微調電阻和電位器用此法）
用三位數字表示，第一、二位表示有效數，第三位數表示倍乘數（1為101，2為102，3為103，4為104，……8為108，但9為100）把有效數乘以倍乘數即電阻值。（單位：Ω）

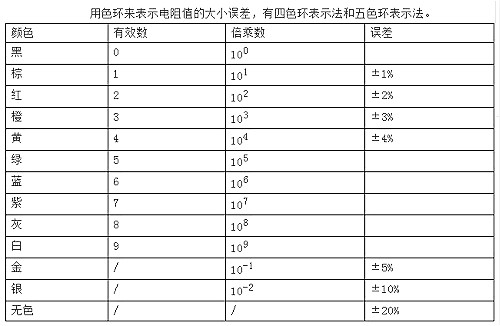

⑥色環表示法：
6、色環電阻
用色環表示電阻和誤差的電阻叫色環電阻
①四色環電阻（為普通電阻，應用最多）
第一、二色環表示有效數，第三色環表示倍乘數，第四色環表示誤差，（注：此色環多為金，銀色或其他色環遠些）把有效數乘以倍乘數，即為該電阻的電阻值（單位為Ω）
由于電阻值有制造誤差，萬用表有測量誤差，人的眼力也有誤差，故用萬用表測量電阻值時有一定的誤差是允許的，誤差在以內均視為正常。
用高阻檔（RX10K檔或1K檔）測試大阻值（幾十KΩ以上）的電阻時，而導致讀數明顯變小測量誤差增大。
對于四色環電阻：前面再個色環表示有效數，即為該電阻數值的前兩位，而倍乘數即為阻值的倍數，故把前兩位色環的有效數照讀（寫）下來，再乘以倍乘數即其電阻值。
練習時可把色環電阻的阻值根據色環讀數出來，再用萬用表電阻檔測試，若測試值與自己讀出值基本相同（誤差），則你看色環基本準確，若測量值與讀出值相差太大，則可能某些色環的顏色看錯，應該重新再測試再看，直至準確為止。
阻值小要用低阻檔（X10或X1）測試而阻值大要用高阻檔（X10K或X1K）測試，阻值不大不小（中等）可用中阻檔位（如：X1K、X100、X10等）測試，但表針指在接近刻度中向左右位置，此時，不但容易看清讀數而且讀數最準確。
快速讀出四色環電阻
第三色環
電阻值
例
第三色環
電阻值
例
銀
零點幾
棕灰銀金
紅
幾點幾K
綠棕紅金
金
幾點幾
紅紅金金 橙 幾十幾K
橙橙橙金
黑
幾十幾
棕黑黑金
黃 幾百幾K
黃紫黃金
棕
幾百幾
紅紫棕金
綠
幾點幾M
棕綠綠金
藍
幾十幾
橙白藍銀
②五色環電阻（為精密電阻，多用在儀器儀表或要求高的電路中使用）
第一、二、三色環為有效數，第四色環表示倍乘數，第五色環表示誤差（注：此色環多為金、銀色或離其它色環遠些）把有效數乘以倍乘數即為該電阻阻值（單位：Ω）
7、電阻的好壞判斷
①對于普通固定電阻用萬用表電阻檔測試其電阻值時應與電阻的標稱值（即電阻上標明的阻值）基本相同（誤差＜±20%）為正常。若阻值相差過大（即誤差為＞±20%）則該電阻已變值（即變大或變小，以阻值變大居多，而阻值變小則少見）而不能使用，若阻值變?yōu)闊o(wú)窮大（∞）則該電阻已開路損壞，若阻值變?yōu)榱悖O少見），則該電阻已短路損壞。
②對于微調電阻（又叫微調電位器）和可調電阻（又叫電位器）用萬用表電阻檔測試其兩端電阻值應與其標稱值基本相同（誤差＜±20%）為正常，否則該電位器不良或損壞。同時測試電位器中心頭（中間引腳）與任一端之間的電阻值應在零至標稱值之間連續可微調為正常，否則該電位器不良或損壞。
③對于正溫度系熱敏電阻（PTC），常溫下其電阻值應為幾十左右為正常，若電阻值過大則內部接觸不良，若電阻為無窮大，則已開路損壞，若電阻值基本為零，則已短路損壞，同時該電阻通電加熱時其阻值會變得如大（幾百KΩ以上）為正常。
④對于負溫度系數熱敏電阻，常溫下測試其電阻值應與其標稱值基本相同（誤差）為正常。若電阻值相差過大，則該電阻不良或損壞，若電阻值變?yōu)闊o(wú)窮大，則該電阻已開路損壞。同時該電阻溫度越高阻值越小，而溫度越低阻值變得越大為正常。否則該負溫度系數熱敏電阻不良或損壞。
⑤對于壓敏電阻器，由于其工作電壓較高（幾十V以上）故用萬用表電阻檔測試時其電阻值應為無窮大為正常（因表內電池電壓較低）否則該壓敏電阻不良或損壞，壓敏電阻在某額定電壓以下時，阻值均很大（一般為無窮大，只有大到或超過其額定電壓時其阻值才穩劇減少。
⑥對濕敏電阻，在空氣干燥條件下測試其電阻值應減少（幾十KΩ左右）；而當沒較強光線照射時其阻值則變得較小（幾十Ω以下）為正常。否則該光敏電阻不良或損壞。
8、電阻的故障與檢修
①對于薄膜（如碳膜、金屬膜等）材料的固定電阻，若損壞時則不能進行維修，只能要更換解決。
②對于線繞電阻，多發生開路性故障，此時為電阻絲在某一位置燒斷引起，可能斷處焊接好后還可以繼續使用，若為水泥（線繞）電阻，則打開外殼查找燒斷處并修補好后，再用水泥封裝涼干即可使用，當然最好還是換新解決為好。
③對于微調電阻，容易因?yàn)槭褂弥虚g滑動觸片與碳膜因氧化而接觸不良的故障，此時用電位器清洗劑清洗解決，清洗無效只能更換解決。
④對于電位器，容易發生碳膜磨損而使中間滑動片（中心抽頭）接觸不良的故障，此時可調整中心滑動片與碳膜之間位置或用電位器清洗劑清洗解決。
⑤對于正溫度系數熱敏電阻（PTC），最易發生電阻與壓片之間的接觸不良的故障，此時可調整壓片及清洗修復，若電阻體已經碎，則不能修復，只能更換。
⑥對于負溫度系數熱敏電阻，若損壞則不能修復只能換新。
⑦對于壓敏電阻及光敏電阻，若損壞則不能修復只能換新。
⑧對于濕敏電阻，若損壞時一般只有更換解決，而難以修復，但對于錄象機、攝象機（DV）等的濕敏電阻損壞而沒有器件更換時，在應急情況下可用一個2千歐左右的固定電阻代換解決，此時將失去潮濕檢測功能。
二、電容器
簡稱電容，由兩片或兩組平衡金屬板中間一層電介質（絕緣層）構成，是一種可以儲存電荷的器件，具有充放電的特性。
1、電容的電介質材料
常見的有空氣、陶瓷、云母、滌綸、聚丙烯、鋁、銀等，電解質等電介質材料。
2、電容的主要電參數
①容量：指儲存電荷能力大小的量。
容量的基本單位是法拉，簡稱法（F），常用單位的毫法（mF）、微法（uF）、毫微法即納法（nF）、微微法即皮法（pF）等。
②耐壓：指電容長期工作時所能承受的電壓耐壓：幾V——幾KV
3、電容的種類
①固定無極性電容
指電容量固定不變無極性電容，如：陶瓷（瓷介）電容、云母電容、薄膜電容（如：滌綸、聚丙烯等電容）
②微調（無極性）電容
指電容量可微調的無極性電容。（注：微調電容均為無極性電容）。如：空氣陶瓷、薄膜等微調電容。
③可調電容
指電容量連續可調（可變）的無極性電容（注：可調電容均為無極性電容）。如：空氣、薄膜等可調電容。常見的有單連、雙連、四連可調（可變）電容。
④電解電容
指采用鋁、鉭、鈮等電解質作電介質的電容稱為電解電容，電解電容大多數為有極性電容。
注：電解電容沒有微調與可調結構，全部為容量固定的電容。
4、電容的耐壓表示法
①直接標明耐壓數值和單位。如：（6V、25V、50V、100V等）
（注：電解電容一般采用此法，其它電容一般較少用）
②直接標明耐壓數值而將單位（V）省去。如：25即25V、63即63V、100即100V等
③用數字與字母表示耐壓值，由一位數字和一個字母組成，數字表示耐壓10的倍乘數，字母表示耐壓的有效數，將有效數乘以倍乘數即為此電容的耐壓值。
（注：滌綸電容采用此法較常見，其它電容應用此法少些）
例：1A=10V2A=100V2B=125V
2C=160V3D=2KV3G=4KV
1E=25V2F=315V4W=45KV
④用顏色來表示耐壓
部分瓷介電容有顏色來表示其耐壓值，即外表不同顏色來表示不同的耐壓
⑤部分進口瓷介（陶瓷）電容，在容量下面畫有一橫線的則為耐壓50V，不畫橫線的則為耐壓500V。
⑥有些電容的耐壓?jiǎn)挝挥蠾V表示V，如：50WV即50V、350WV即350V等。
⑦凡是沒有用上述方法標明耐壓值的，則該電容可認為是耐壓25V（或以下）的低壓電容。
5、電容的容量表示方法
①直接標明容量的數值和單位，如：5PF、33PF、100PF、22nf、0.01uF、47uF、22F等。
（注：電解電容大多數采用此法）
②直接標明容量的數值，而單位用u、n、p表示uF、nF、pF，如：47u即47Uf。
③用幾X幾代表幾點幾X，如：8P2即8.2Pf、6n8即6.8Nf、4u7即4.7uF等。
④凡是電容量的數值用零點幾或點幾乖來表示而沒有標明單位的。其容量數值單位為零點幾u(yù)F，如：0.01即0.01uF等。
⑤電容量的數值為整數而不標明單位的。其單位為PF（注：三位數最后一位不為零的除外）。如：3即將3PF、15即15PF、120即120PF等。
⑥數碼表示法：用三位數字表示（注：最后一位為零的除外），第一、二位數字表示有效數，第三位數字表示倍乘數（1為101、2為102、3為103……8為108，但9卻為100）把有效數乘以倍乘數，即為電容量，其單位為PF。
⑦色環（色條）表示法
與色環電阻表示法相同，但單位為PF
⑧有廠家電容容量單位用大寫英文MDF或MF代表uF。如：25MDF即25uF、100MF即100uF。
⑨有些電容在電容量的數值后面標有字母或正負百分之幾的則為表示該電容的誤差等級。
注：大多數廠家的電容量誤差等級用上述字母來表示，但也有個別廠家用其它字母或字符來表示，誤差等級在這不一一舉出。
6、有極性電解電容的極性區分
①對于未剪腳的鋁電解電容，則長腳端為正而短腳端為負。
②有極性電容在出廠前均要求標明正負極（可以正負極標明，也可以只標明正極或負極端）可以從電容的外殼直接看出。
③用萬用表電阻檔測試正負極（僅供參考）用萬用表電阻檔的最高量程檔（RX1K或10K檔）測試有極性電解電容的正反向漏電電阻（即絕緣電阻大）時，而反向漏電大（即絕緣電阻小）的特點。當測試時表針先向右邊擺動（容量越大表針擺動也越大），然后慢慢向左邊退回來。若表針能退回到無窮大（刻度左邊起始位置），則該電容量基本沒有漏電，若表針不能退回到無窮大位置而在某一刻度停下來，則此時的電阻阻值為漏電電阻（即絕緣電阻）反復測試多次（應調換表筆）測試出其正反向漏電（絕緣電阻）。凡是漏電小（即絕緣電阻大）的一次則黑表筆接的電極為電解電容正極而紅表筆接的為負極，反之則表筆極性剛好相反。
注：黑表筆接電解電容正極而紅表筆接負極測試正向漏電電阻。
紅表筆接電解電容負極而黑表筆接正極測試負向漏電電阻。
7、電容耐壓的測試
電容的耐壓可以從電容的外表直接看出而不用測試，但若有耐壓表的情況下也可以用耐壓表直接測試出來。
8、電容的容量測試
①對于合格的電容，其容量為電容外殼上標志值，一般可直接看出來而不用測試。
②若有電容表（部分?jǐn)?shù)字萬用表也可測試電容容量，但只能測試小電容容量而不能測大電容容量）。則可利用電容表直接測試出電容的容量。
③部分指針萬用表在串入一定電壓值的交流電的情況下也可以測量出其電容容量，但誤差較大，不提倡采用。
④用普通機械式指針萬用表也可粗略測試出電容的容量大小，方法是用萬用表的電阻檔（容量小要用高阻檔，而容量大要用低阻檔）。調換表筆測試多次，則電容量越大表針擺動幅度也越大，而容量越小表針擺動幅度也越小，根據表針擺動幅度的大小與其標準容量電容比較，即可估算該電容的容量大小（注：一般情況下使用電容的容量無須要求特別精確，其電容只須在一定范圍內即可正常使用。一般情況下只用普通指針式萬用表進行時電容容量粗略測試即可）。
注：當容量大用高阻檔測試時，表針會打超刻度線而難以比較容量大小，此時就降低量程測試以表針不打超刻度為限，方能比較容量大小。
容量太小（小于0.01uF）則有最高阻檔測試均準以看到表針擺動是正常的,對這些電容則難以用電阻檔比較其容量大小,只采用電容表測試.
若測試時表針指到零歐處停下來不能退回來,則此時電容已短路損壞,而不能測試其容量.
9、電容容抗
指電容對交流電的等效電阻稱為容抗。
10、電容的特性
具有通高頻阻低頻，通交流阻直流的特性。
a)電容的用途
可用來濾波、耦合、退耦、旁路、調諧、諧振等用途。
b)電容的好壞判斷
用萬用表判斷電阻檔（容量小一定要用高阻檔而容量大可用低阻檔）測試電容時（應調換表筆測試多次或把電容短路放電后再測試）容量大表針擺動幅度也越大，且表針擺動后應慢慢退回來為正常（即只有這樣該電容才是好的）。若與同容量好的電容比較在測試表針擺動幅度過小功根本不擺動則該電容容量已變小或失效損壞，同時表針擺動應慢慢退回來（容量小退回速度快而容量大退回速度慢）。若退回到某一位置表針停下來則此時的電阻為該電容的漏電電阻。此漏電電阻越大越好（最好為無窮大），此漏電電阻過小則該電容漏電過大而性能不良，此漏電電阻基本為零（即表針在刻度零歐停下來），則該電容已短路（擊穿）損壞。對于容量較小的電容用電阻檔的最高檔均難以看到表針擺動是正常的。但若該電容有漏電或擊穿短路現象則可能測試出來（注：對于此類電容有漏電或擊穿睦均可認為該電容已性能不良或損壞而不要使用）
①對于容大于1uF的無極性電容，用萬用表電阻檔的RX1K檔或10K檔測試時應能明顯看出表針向右擺動后較快退回到無窮大位置為正常。若不能退回到無窮大位置則該電容有漏電現象而最好不要使用它，若漏電電阻基本為零則該電容已經擊穿短路損壞。
②對于容量大于0.01uF(10uF)而小于1uF的無極性電容,用電阻檔的最高量程(最好用RX10K檔,用X1K檔有些電容難以觀察)檔,測試時應能看到表針較微擺動(即表針擺動很小)后很快退回到無窮大位置為正常,并且不能有漏電或短路現象,否則該電容不良或損壞。
③對于容量小于0.01uF(10nF即10000pF)的無極性電容,用萬用表電阻檔的最高量程(如:測試時均難以看到表針擺動(因容量太小,表筆剛接觸電容時已對該電容充電完畢而表針還來不及擺動)是正常的。若懷疑這些電容容量變小或失效損壞則只能用電容表測試或在實際應用中代換法（替代法）即用一個好的代替懷疑已損壞的）進行判斷，對這些電容絕對在測試時不能有漏電功短路現象，否則均可認為該電容已損壞而不能繼續使用。
④對于有極性電解電容，由于容量較大，故測試時可根據容量大小選擇適合的檔位量程來進行測試（即容量小用高檔而容量大用低檔，如：10uF以下可用X10K或X1K檔，100uF左右可用X1K或X100檔，1000uF以下可用X100或，1000uF以上可用RX10或，以上檔位選擇供參考）測試時應該容量越大表針擺動越大。（同檔位置量程比較）并且表針擺動后應該會慢慢退回來正常。表針退回到某一刻度位置停下來而不能退回到無窮大（即表針刻度起始位置），則表明該電容有漏電現象，漏電越小（即漏電電阻越大）越好，若漏電過大（即漏電電阻越小）則該電容性能不良，若漏電電阻基本為零，則該電容已擊穿損壞。同時由于電解電容具有正向漏電小（即漏電電阻大）而反向漏電大（即漏電電阻小）的特點。故測試的一般正向漏電較小即可，而反向漏電大小可不考慮，還有對于有極性電解電容，若存放時間過長其漏電也會變大，只要使用一段時間甚至測試多次其漏電也會變小。
三．電感器
簡稱電感，俗稱線圈，是由線圈繞制而成的具有電感作用的元件。
1．電感器的種類
①空芯電感：指線圈繞在空心支架上或直接繞制而成的電感。
②磁芯電感：指線圈繞在磁芯上（即線圈里面有磁芯）形成的。
③銅芯電感：指線圈繞在銅芯上的電感。
④鐵芯電感：指線圈繞在鐵芯上的電感。
⑤帶抽頭電感：指線圈上抽出一個或多個抽頭的電感。
2．電感量
指電感能力大小的量，稱為電感量。電感量的基本單位為亨利，簡稱亨（H），常用單位還有毫亨（mH），微亨（μH）等。
1H=103mH=106μH
3．感抗（XL）
指電感對交流電的阻礙作用（即等效電阻）。XL=2лfL
4．電感的特性
具有通直流阻交流，通低頻阻高頻的特性。
5．電感的自感作用
當通過電感線圈的電流發生變化時，線圈將產生一個自感電動勢來阻礙電流的變化，這種作用叫電感的自感作用。
6．電感的互感作用
兩個相互靠近的線圈，當一個有變化的電流通過時另一個也會感應出感生電動勢,這種作用叫電感的互感作用。變壓器就是根據互感作用原理制成的。
7.電感的用途
可用于濾波，阻波，限流，變換，調諧，消振等作用。
8．電感量的表示方式
①直接標明電感量的數值和單位。如：10mH，150μH。
②用幾X幾代表幾點幾X。如：1H2即1.2H，3m3即3.3mH，8μ2即8.2μH。
③用色環或色點表示法：用四色環（色點）來表示，第一二色環（色點）表示有效數，第三色環（色點）表示倍乘數，第四色環表示誤差。（與四色環電阻表示方法相同）
灰紅棕金即是82X101±5%
④用圈數（匝數）表示
有些電感線圈不標明其電感量而直接標明該電感線圈應該繞制的圈數（匝數），如：3T即3圈（匝），19T即19匝等。
⑤有很多電感線圈是由廠家制定，其上面既無電感量也沒有標明繞制的圈數，在實際應用中，只能用相同的線圈更換或按原來規格重繞。
9．電感（線圈）的好壞判斷
用萬用表電阻檔可粗略測試電感線圈的好壞，方法是測試線圈兩端的直流電阻與正常值比較或相同的線圈比較，若電阻值基本相同（誤差≤±10%）則可以認為該線圈是好的，若電阻值相差過大則該線圈不良，若電阻值變?yōu)闊o(wú)窮大則該線圈已開路損壞，若電阻值變?yōu)榱銊t該線圈已短路損壞。
10．電感線圈的故障與檢修
①電感線圈若發生短路或者局部短路的故障時應把線圈拆開按原來規格重繞即可修復。
②電感線圈若發生內部接觸不良或開路故障時可小心拆開線圈檢查，接觸不良處（多為線圈接頭處）或斷路處重新焊接牢固即可修復，也可按原來規格用新線重繞來修復。
③在大多數情況下若電感線圈有故障時若有新備件的情況下建議更換解決，若無新備件的情況下才對其進行修復。
四．變壓器
變壓器是一種能變換交流電壓、電流及阻抗的多線圈器件。
1.變壓器變換交流電壓電流及阻抗的關系：
N1，N2分別為初次級的圈數；U1，U2分別為初次級的電壓；I1，I2分別為初次的電流；Z1，Z2分別為初次級的阻抗。初級線圈（N1）又叫原線圈；次級線圈（N2）又叫副線圈。
變壓器初次級圈數比與初次級電壓成正比，與初次級電流成反比，與初次級阻抗的開方成正比。用公式表示為：
2.變壓器的種類
①高頻變壓器：指用于變換高頻電信號的變壓器。如天線線圈，振蕩變壓器等。
②中頻變壓器：（俗稱中周）：指超外差無線電接收機中用于變換中頗電信號的變壓器。
③低頻變壓器：指用于變換低頻電信號的變壓器，如音頻變壓器。
④電源變壓器：指用于變換交流市電的變壓器。
⑤自耦變壓器：指初次級線圈可共用的變壓器。
3．變壓器的好壞的判斷
用萬用表電阻檔可粗略判斷變壓器的好壞，方法是測量變壓器各線圈的直流電阻與正常值或好的變壓器比較，若所有線圈的阻值正常，則可以認為該變壓器是好的；若有一個或多個線圈不良或損壞。同時測試不同線圈之間或各線圈與外殼（鐵芯）之間的絕緣電阻應為無窮大為正常，否則該變壓器也是不良或損壞。
4．變壓器的故障與檢修
①變壓器初級線圈串聯有溫度保險絲的變壓器，若發生初級開路時，則多為此溫度保險絲熔斷引起，可更換一個溫度保險絲解決，若無此保險絲更換的情況下也可以短路此保險來解決。
②對于一般變壓器，若線圈損壞時，則可按原線圈的參數重繞即可修復。
③在大多數情況下變壓器損壞難修復或修復工程太大時則建議換解決。
5．變壓器的參數與計算
①鐵芯截面積（S）：S=舌寬×疊厚
②鐵芯截面積（S）與變壓器功率（P）的關系：S=1.25
③每伏圈數（N）：指每伏電壓應繞制的線圈圈數（匝數）
f為交流電頻率，S為鐵芯截面積，Bmax為磁感應強度
④初級圈數（N1）與次級圈數（N2）
N1=U1N（U1為初級電壓）；N2=U2N（U2為次級電壓）
⑤線徑：指繞制線圈的導線直徑。
I為導線的電流（I=P/U）
初級線徑d1=；次級線徑
五．半導體（晶體）二極管（D）
簡稱二極管，是一種雙層結構的半導體器件，由一個PN結組成，具有單向?qū)щ姷奶匦浴?/div>
1．PN結
①P型半導體：指空穴多數為載流子的雜質半導體。
②N型半導體：指電子為多數載流子的雜質半導體。
③PN結：把P型半導體與N型半導體復合，在其交界面處形成的空間，電荷區（即阻擋層）叫PN結。
④PN結的特性：具有單向?qū)щ姷奶匦浴?/div>
2．二極管的主要電參數
①正向電流：指正向?qū)〞r(shí)允許通過的電大電流。
②反向擊穿電壓：指PN結反向擊穿時的電高電壓，即是二極管的耐壓。
③正向?qū)妷海褐刚驅〞r(shí)所需的電壓。鍺材料（PN結）：0.2V(0.2—0.3V);硅材料（PN結）：0.6V(0.5—0.7V);化合物材料2V左右(1—3V)。
④結電容：指PN結形成的電容稱為結電容。
3．二極管的用途
可用于整流、穩壓、開關、阻尼、調諧等用途。
4．二極管的極性判斷
①對于一般二極管，有標志（如色圈）的一端為負極而另一端為正極。
②對于發光二極管，若未剪腳的情況下則長腳為正極，短腳為負極。
③對于二極管，大多數可以從其內部構造直接看出其正負極。
④用萬用表電阻檔判斷：用萬用表電阻檔測試二極管的正反向電阻時，根據二極管的PN結具有正向電阻小反向電阻大的特點來判斷。測試時電阻小的一次黑表筆接的為正極，而紅表筆接的是負極。
5．二極管（PN結）的好壞判斷
用萬用表電阻檔測試二極管的正反向電阻時，二極管（PN結）正向電阻越小越好，反向電阻越大越好。若二極管的正反向電阻都很小或很大則此管已擊穿短路或開路損壞。
六．半導體（晶體）三極管
三極管是一種對信號具有放大和開關作用的三層結構的半導體器件，由兩個PN結組成。
1．三極管的結構
三極管分為PNP型和NPN型兩種類型的結構。
E或e代表發射極，B或b代表基極，C或c代表集電極，BC結（bc結）：集電結
BE結（be結）：發射結
2．三極管的主要電參數
①PCM：指集電極最大耗散功率，即是三極管的最大功率。PCM＜1W為小功率管；PCM＞1W為大功率管；PCM＝1W左右的為中功率管。
②ICM：指集電極最大電流，即是三極管的最大電流。
③Bvceo：指基極開路時集電極與發射極的最大反向擊穿電壓，即是三極管的耐壓。
④Iceo：指基極開路時集電極與發射極的最大反向漏電電流，即是三極管的穿透電流。
⑤fT：指特征頻率，即是指在其發射極放大電路中放大倍數下降到1時的頻率。
fT≤3MHz為低頻管；fT＞3MHz為高頻管；fT＞幾百M(fèi)Hz稱為超高頻管
⑥hFE：指三極管的直流放大系數（直流放大倍數）
hFE=（Ic為集電極電流，IB為基極電流）
⑦β值：指三極管的交流放大倍數
（ΔIC為集電極電流變化量，ΔIB為基極電流變化量）
3．PNP型與NPN型的區分
用萬用表電阻檔測試三極管各腳之間的正反向電阻時，凡是有一次紅表筆接固定一個電極是，黑表筆分別接其余兩個電極電阻都比較小，則此管為PNP管（簡稱P管），且紅表筆接的電極為基極；若凡是有一次黑表筆接固定一個電極，紅表筆分別接其余兩個電極電阻都比較小，則此管為NPN管（簡稱N管）且黑表筆接的為基極。
4．三極管的三個電極區分
根據上述方法判斷出PNP與NPN管且找出了基極后，余下的兩個電極可用下述方法判斷，方法是：萬用表置電阻檔的RX1K檔，紅黑表筆分別接余下的兩個電極，若為PNP型管則在紅表筆接的電極與基極之間并接一個100K左右的電阻（此電阻可用手指代替）此時表針若有明顯變化，則紅表筆接的電極為集電極，而黑表筆接的電極為發射極；若此管為NPN型管測試時表筆極性剛好相反，其測試方法與PNP型管完全相同。
5．三極管的放大作用原理
基極電流有微小的變化，集電極電流就有較大的變化，即用小電流去控制大電流從而實現電流的放大，這就是三極管的放大作用原理。
6．三極管的好壞判斷
用萬能表電阻檔測試三極管兩個PN結（發射結和集電結，即be結和bc結）的正向電阻越小（用Rx1K檔測試量時為幾K歐左右）越好，而反向電阻越大（用Rx1K檔測試時為幾十K歐以上，且大多數管子為無窮大）越好，若兩個或其中一個PN結的正向電阻過大（如Rx1K檔測試有幾十歐以上）或反向電阻過小（如Rx1K檔測試小于幾十K歐）則此管性能不良，若兩個或其中一個PN結的正反向電阻都很小（如基本為零）或都很大（如基本為無窮大）則此管由于兩個或一個PN結擊穿或開路損壞。同時集電極與發射析之間的正反電阻越大（最好為無窮大，但有些管子在幾十K歐以上）越陷越好。若此管電阻過小則該管穿透電流過大而性能不良，若此電阻基本為零則該管集發之間已擊穿損壞，還有用HFE檔測量或用電阻檔估測三極管的放大能力（HFE值），管子類型用途不同其放大能力也不同，但應有放大能力（HFE值應有幾倍以上，而沒有放大能力的管子則不能用。）
7．三極管的故障與檢修
①．三極管性能不良或損壞時，則不能對三極管進行修整而只能換新或好的三極管解決。
②．三極管損壞時，應盡可能選擇用同型號的管子更換。若沒有同型號管子時，則應選用性能參數相同或相近的管子。
③選用代用管子時，其參數Icm，Pcm，Bvceo等參數應等于或大于原型號管子方可代替。
④低頻管只能在低頻電路中應用，而高頻管不但可以在高頻電路中應用而且可以在低頻電路中應用。故在實際應用中高頻管可代替低頻管，反之則不能。
七．半導體器件的命名方法
1．中國
由數字---字母---字母---數字---（字母）組成
①第一項數字表示電極數目，如：2——二極管，3—-三極管
②第二項字母表示材料和極性，如：A——鍺材料PNP型B——鍺材料NPN型
C——硅材料PNP型D——硅材料NPN型E——化合物材料
③第三項字母表示器件的類型，如：
G——高頻小功率管A——高頻大功率管
X——低頻小功率管D——低頻大功率管
K——開關管W——穩壓管P——普通管E——整流管N——阻尼管B——變?nèi)莨?/div>
④第四項數字，表示登記序號
⑤第五項字母，用字母A，B，C，D等表示原型的改進型
例：2AP9——鍺普通二極管2CW56——硅穩壓二極管3DG6B——硅NPN型高頻小功率管為3DG6的改進型3AX31——鍺PNP型低頻小功率三極管3BX31——鍺NPN型低頻小功率三極管3CD511——硅PNP型低頻大功率三極管3DD15——硅NPN型低頻大功率三極管
2．日本
由數字——字母-——字母——數字——（字母）組成
①第一項數字表示為：0——光電晶體管；1——二極管及整流器；2——三極管及可控整流器。
②第二項字母“S”表示為半導體器件。
③第三項字母表示器件的類型，第一項為0，1的無此第三項。
A——pnp型高頻用B——PNP型低頻用C——NPN型高頻用D——NPN型低頻用
J——P溝道場效應管K——N溝道場效應管
④第四項數字表示登記序號。
⑤第五項字母在區分原型與變型時候使用，用字母A，B，C，D等表示原型的改進型。
例：2SC1815，2SA1015，2SC1942，2SD3298A，2SD1555，2SK134等。注：日本型號三極管為了標記方便常省去型號前面的“2S”，如：A1015，C1815，C3298A，D1555等。
3．歐洲
由字母——字母——數字——（字母）組成。
①第一項字母表示器件所用的類型。
A——鍺材料B——硅材料
②第二項字母表示器件的類型。
A——檢波，開關，混頻三極管；B——變?nèi)荻O管；C——低頻小功率管；F——高頻小功率管；D——低頻小功率管；L——高頻大功率管；S——小功率開關管；U——大功率開關管：E——穩壓管；Y——整流管。
③第三項數字表示登記序號。
專用器件用一個字母二位數字表示登記序號；通用器件三位數字表示登記序號。
④第四項字母，經字母A，B，C，D等表示原型的改進型或按某數分檔的標記。
例：BF198——為通用器件，硅NPN型高頻小功率三極管；BUY71——為專用器件，硅NPN型大功率開關三極管。
4．美國
由數字——字母——數字——（字母）組成。
①第一項數字及第二項字母“N”表示為：1N——二極管及整流器；2N——三極管及可控整流器；3N——四極管。
②第三項數字表示登記序號。
③第四項字母，用A，B，C，D等表示原型的改進型。例：1N4007，2N3055等。
5．韓國公司的數字三極管，如：9011，9012，9013，9014，9015，9016，9018等。
八．集成電路（IC）
集成電路（integratedcircuit，港臺稱之為積體電路）是一種微型電子器件或部件。采用一定的工藝，把一個電路中所需的晶體管、二極管、電阻、電容和電感等元件及布線互連一起，制作在一小塊或幾小塊半導體晶片或介質基片上，然后封裝在一個管殼內，成為具有所需電路功能的微型結構；其中所有元件在結構上已組成一個整體，這樣，整個電路的體積大大縮小，且引出線和焊接點的數目也大為減少，從而使電子元件向著微小型化、低功耗和高可靠性方面邁進了一大步。
集成電路具有體積小，重量輕，引出線和焊接點少，壽命長，可靠性高，性能好等優點，同時成本低，便于大規模生產。它不僅在工、民用電子設備如收錄機、電視機、計算機等方面得到廣泛的應用，同時在軍事、通訊、遙控等方面也得到廣泛的應用。用集成電路來裝配電子設備，其裝配密度比晶體管可提高幾十倍至幾千倍，設備的穩定工作時間也可大大提高。
它在電路中用字母“IC”（也有用文字符號“N”等）表示。
1．集成電路的分類
（一）按功能結構分類
集成電路按其功能、結構的不同，可以分為模擬集成電路、數字集成電路和數/模混合集成電路三大類。
模擬集成電路又稱線性電路,用來產生、放大和處理各種模擬信號（指幅度隨時間邊疆變化的信號。例如半導體收音機的音頻信號、錄放機的磁帶信號等），其輸入信號和輸出信號成比例關系。而數字集成電路用來產生、放大和處理各種數字信號（指在時間上和幅度上離散取值的信號。例如VCD、DVD重放的音頻信號和視頻信號）。
（二）按制作工藝分類
集成電路按制作工藝可分為半導體集成電路和薄膜集成電路。
膜集成電路又分類厚膜集成電路和薄膜集成電路。
（三）按集成度高低分類
集成電路按集成度高低的不同可分為小規模集成電路、中規模集成電路、大規模集成電路、超大規模集成電路、特大規模集成電路和巨大規模集成電路。
（四）按導電類型不同分類
集成電路按導電類型可分為雙極型集成電路和單極型集成電路,他們都是數字集成電路.
雙極型集成電路的制作工藝復雜，功耗較大，代表集成電路有TTL、ECL、HTL、LST-TL、STTL等類型。單極型集成電路的制作工藝簡單，功耗也較低，易于制成大規模集成電路，代表集成電路有CMOS、NMOS、PMOS等類型。
（五）按用途分類
集成電路按用途可分為電視機用集成電路、音響用集成電路、影碟機用集成電路、錄像機用集成電路、電腦（微機）用集成電路、電子琴用集成電路、通信用集成電路、照相機用集成電路、遙控集成電路、語言集成電路、報警器用集成電路及各種專用集成電路。
（六）按應用領域分
集成電路按應用領域可分為標準通用集成電路和專用集成電路。
(七)按外形分
集成電路按外形可分為圓形(金屬外殼晶體管封裝型,一般適合用于大功率)、扁平型(穩定性好,體積小)和雙列直插型.
2．集成電路的封裝種類
①直插式封裝
直插式封裝集成電路是引腳插入印制板中，然后再焊接的一種集成電路封裝形式，主要有單列式封裝和雙列直插式封裝。其中單列式封裝有單列直插式封裝(SingleInlinePackage，縮寫為SIP和單列直插式封裝(Zig-ZagInlinePackage，縮寫為ZIP)，單列直插式封裝的集成電路只有一排引腳，單列曲插式封裝的集成電路一排引腳又分成兩排進行安裝。雙列直插式封裝又稱DIP封裝(DualInlinePackage)，這種封裝的集成電路具有兩排引腳。適合PCB的穿孔安裝；易于對PCB布線；安裝方便。雙列直插式封裝的結構形式主要有多層陶瓷雙列直插式封裝、單層陶瓷雙列直插式封裝、引線框架式封裝等。
②．貼片封裝
隨著生產技術的提高，電子產品的體積越來越小，體積較大的直插式封裝集成電路已經不能滿足需要。故設計者又研制出一種貼片封裝的集成電路，這種封裝的集成電路引腳很小，可以直接焊接在印制電路板的印制導線上。貼片封裝的集成電路主要有薄型QFP(TQFP)、細引腳間距QFP(VQFP)、縮小型QFP(SQFP)、塑料QFP(PQFP)、金屬Q(mào)FP(MetalQFP)、載帶QFP(TapeQFP)、J型引腳小外形封裝(SOJ)、薄小外形封裝(TSOP)、甚小外形封裝(VSOP)、縮小型SOP(SSOP)、薄的縮小型SOP(TSSOP)及小外形集成電路(SOIC)等派生封裝。
③．BGA封裝(BallGridArrayPackage)
又名球柵陣列封裝，BGA封裝的引腳以圓形或柱狀焊點按陣列形式分布在封裝下面。采用該封裝形式的集成電路主要有CPU以及南北橋等的高密度、高性能、多功能集成電路。
BGA封裝集成電路的優點是雖然增加了引腳數，但引腳間距并沒有減小反而增加了，從而提高了組裝成品率；厚度和重量都較以前的封裝技術有所減少；寄生參數減小，信號傳輸延遲小，使用頻率大大提高；組裝可用共面焊接，可靠性高。
④．厚膜封裝厚膜
集成電路就是把專用的集成電路芯片與相關的電容、電阻元件都集成在一個基板上，然后在其外部采用標準的封裝形式，并引出引腳的一種模塊化的集成電路。
3.集成電路的好壞判斷
①測量?jī)?nèi)部電阻法
用萬用表電阻檔的R×1K檔在IC非在路的情況下測量其各腳對地或各腳之間的正反向電阻與正常值或好的IC比較，在若電阻值基本相同（誤差≤±10%）則可認為該IC是好的；若部分或全部腳電阻值相差過大則該IC不良或損壞。
②測量在路電阻法
用萬用表電阻檔的R×1K檔在電路板上測量IC各腳對地（指電路板的地線）的正反向電阻值與正常值或好的電路板比較，若電阻值基本相同（誤差≤±10%）則可認為該IC是好的；若部分或全部腳電阻值相差過大，則在檢查部分或全部引腳外圍電路元件正常的情況下，則該IC不良或損壞。
③測量直流工作電壓法
用萬用表直流電壓檔測量IC各腳對地的直流工作電壓與正常值或好的電路比較，若電壓值基本相同（誤差≤±10%）則可以認為該IC是好的；若電壓值誤差過大則在檢查相應引腳的外圍電路元件正常的情況下為該IC不良或損壞。
④代換法
在檢查集成電路外圍元件正常情況下IC卻不能正常工作，則可用一塊好的IC代換懷疑已損壞的IC，若代換后電路能正常工作則說明原IC是不良或損壞；若代換后電路還是不能正常工作則原IC有可能沒有損壞，應繼續檢查外圍電路元件。
九．揚聲器
俗稱喇叭，是一種電聲轉換器件，能把音頻電信號轉換為聲音。
1．揚聲器的種類
①壓電陶瓷喇叭：由壓電陶瓷片組成，是根據壓電效應原理發聲的。
②電動式喇叭：由永久磁鐵，音圈，紙盤，振膜等構成。其發聲原理是：根據同性磁極相互排斥，異性磁極相互吸引的原理，當音圈通入音頻電信號時將產生音頻電磁場與永久磁鐵上產生的磁場產生相互作用力，于是音圈帶動紙盤運動，從而使紙盤振動空氣發出聲音。
2.揚聲器的主要電參數
①功率：分為最小功率和最大功率兩種
最小功率（PMIN）：又叫不失真功率，指失真度在額定范圍的功率。
最大功率（PMAX）：又叫峰值功率，指喇叭所能承受的最大功率。
②阻抗：指喇叭對音頻電信號的等效電阻。阻抗=音圈的直流電阻+音圈感抗。
③頻率特性：指喇叭重放聲音的頻率范圍，全音域高音，中音，低音等。聲音的頻率范圍為20Hz——20KHz。
④口徑：指喇叭紙盤的直徑。
3.喇叭好壞的判斷
用萬用表電阻檔的1Ω檔可粗略判斷喇叭的好壞。方法是：測試音圈的直流電阻應略小于喇叭的阻抗值且測試時喇叭應能發出“喀嚓”聲為正常，若有直流電阻過小則音圈短路損壞，若電阻值為無窮大則音圈已開路損壞，同時用手輕按紙盤應彈性良好，不能有雜音，否則該喇叭也不良。
4.揚聲器的相位判斷
①?gòu)睦冉泳€柱可直接看出，有加號（+）的為正相位，減號（-）為負相位。
③用萬用表直流電壓（電流）檔的最低量程檔（如：0.5V檔）紅黑表筆分別接喇叭接線柱兩端，再用手輕輕按下紙盤，若表針會輕微向右擺動則表筆極性剛好相反。
5.揚聲器的故障與檢修
①揚聲器有故障時建議更換一個同型號的新?lián)P聲器解決，但在沒有新的揚聲器更換或想降低修復成本時也可對其進行修理。
②音圈引出線折斷的修理：揚聲器使用日久或引線質量太差時，由于紙盤的振動而極易引起音圈引出線折斷，此時可用相同或相近的喇叭專用的編織軟線更換即可修復。注：請不要用其它硬線或花線來更換，否則不但音質受影響而且引出線也很易再次折斷。
③若為音圈損壞時，則應用ΩΩ天那水（香蕉水）浸開防塵罩及舊音圈再用同型號音圈（也可以自行繞制）更換來修復，更換音圈等應按原來音圈的位置來用粘合劑粘固新音圈，若難以分別原位置時，也可以先裝入音圈連線再通入聲音信號調整音圈的位置使聲音最大音質最好然后用粘合劑粘固涼干后即可修復。
④若紙盤損破時可用相同紙盤材料修補破損處即可修復，若紙盤損破嚴重時則只能換一個新紙盤解決。
⑤若鐵芯與永久磁鐵松動移位導致與音圈相碰時，在業余條件下一般難以修復而建議更換一個新?lián)P聲器解決。
⑥對于球頂高音喇叭，由于音圈與紙盤（振膜）為一個整體，若音圈損壞時，則拆開舊音圈總成來更換一個新的音圈吝惜成即可（其修理最簡單）。
十一.晶體與濾波器
1．晶體：又叫晶振，晶體振蕩器，諧振器等。由石英晶片或壓電陶瓷片組成，常用于振蕩電路中。
2．濾波器：常見有晶體濾波器和陶瓷濾波器，用于對某一頻率的信號進行選頻或?yàn)V除。
3．聲表面濾波器：由叉指換能器組成的
十二、復合器件
指由多個相同或不同器件制造或組合在一起的器件，稱為復合器件。
1．電阻復合
采用多個阻值完全相同的電阻把一端并接在一起作為公共端構成的電阻排。
2．電容復合
采用多個容量完全相同的單體電容把其一端并接起來作為公共端構成的電容排或者在同一制造中封裝在一起構成。
3．電感與電容復合
指把多個電感線圈與電容按一定連接方式連接在一起構成，多用于濾波器。
4．半橋堆
由兩個整流二極管封裝在一起構成，多用于整流電路等。
5．全橋堆
簡稱橋堆，由四個整流二極管按一定方式連接在一起構成，常用于整流電路中。
6．帶分壓電阻（帶阻）三極管
指基極與發射極之間接有分壓電阻的三極管。
7．帶阻尼二管及分流電阻的三極管
8．復合管（達林頓管）
由兩個三極管復合而成，復合管的極性與前管極性相同，復合管的放大倍數為兩管放大倍數乘積。
9．光電耦合器
把一個發光二極管和一個光敏三極管封裝在一起構成光電耦合器。
常見有四腳光電耦合器和六腳光電耦合器
烜芯微專業制造二三極管,MOS管，20年，工廠直銷省20%，1500家電路電器生產企業選用，專業的工程師幫您穩定好每一批產品，如果您有遇到什么需要幫助解決的,可以點擊右邊的工程師,或者點擊銷售經理給您精準的報價以及產品介紹
烜芯微專業制造二三極管,MOS管，20年，工廠直銷省20%，1500家電路電器生產企業選用，專業的工程師幫您穩定好每一批產品，如果您有遇到什么需要幫助解決的,可以點擊右邊的工程師,或者點擊銷售經理給您精準的報價以及產品介紹
- 上一篇：步進電機驅動-步進電機五種驅動方式的優缺點解析
- 下一篇：mos管控制板-mos管在電動車控制板中起到什么作用
相關閱讀
最新資訊
- 怎么用TVS二極管提高電路的抗突波能力
- PIN二極管的電導調制機制和應用介紹
- 基于雙MOS管的防反灌電路工作原理介紹
- 高效率整流二極管的特性和應用介紹
- 詳解穩壓二極管的關鍵特性和應用原理
- MOS管選型關鍵因素分析,怎么選擇合適的參數
- 三相整流電路分析,半波整流與全波整流的工作原理
- IGBT三相全橋整流電路工作原理介紹
- 詳解快恢復二極管,結構,特性和應用介紹
- 三極管和MOS管組合式開關電路分析
聯系烜芯微
咨詢熱線：
18923864027
傳真：
18923864027
QQ：
709211280
地址：
深圳市福田區振中路84號愛華科研樓7層
