CMOS是單詞的首字母縮寫，集成電路是一塊微小的硅片，它包含有幾百萬個電子元件。術語IC隱含的含義是將多個單獨的集成電路集成到一個電路中，產生一個十分緊湊的器件。在通常的術語中，集成電路通常稱為芯片，而為計算機應用設計的IC稱為計算機芯片。
雖然制造集成電路的方法有多種，但對于數字邏輯電路而言CMOS是主要的方法。桌面?zhèn)€人計算機、工作站、視頻游戲以及其它成千上萬的其它產品都依賴于CMOS集成電路來完成所需的功能。當我們注意到所有的個人計算機都使用專門的CMOS芯片，如眾所周知的微處理器，來獲得計算性能時， CMOS IC的重要性就不言而喻了。CMOS之所以流行的一些原因為:
1、邏輯函數很容易用CMOS電路來實現。
2、CMOS允許極高的邏輯集成密度。其含義就是邏輯電路可以做得非常小，可以制造在極小的面積上。
3、用于制造硅片CMOS芯片的工藝已經是眾所周知，并且CMOS芯片的制造和銷售價格十分合理。
這些特征及其它特征都為CMOS成為制造IC的主要工藝提供了基礎。CMOS可以作為學習在電子網絡中如何實現邏輯功能的工具。CMOS它允許我們用簡單的概念和模型來構造邏輯電路。而理解這些概念只需要基本的電子學概念。
分析cmos電路邏輯的系列及主要參數
1．分析cmos電路邏輯的系列
CMOS集成電路誕生于20世紀60年代末，經過制造工藝的不斷改進，在應用的廣度上已與TTL平分秋色，它的技術參數從總體上說，已經達到或接近TTL的水平，其中功耗、噪聲容限、扇出系數等參數優于TTL。CMOS集成電路主要有以下幾個系列。
（1）基本的CMOS——4000系列。
這是早期的CMOS集成邏輯門產品，工作電源電壓范圍為3～18V，由于具有功耗低、噪聲容限大、扇出系數大等優點，已得到普遍使用。缺點是工作速度較低，平均傳輸延遲時間為幾十ns，最高工作頻率小于5MHz。
（2）高速的CMOS——HC（HCT）系列。
該系列電路主要從制造工藝上作了改進，使其大大提高了工作速度，平均傳輸延遲時間小于10ns，最高工作頻率可達50MHz。HC系列的電源電壓范圍為2～6V。HCT系列的主要特點是與TTL器件電壓兼容，它的電源電壓范圍為4.5～5.5V。它的輸入電壓參數為VIH（min）=2.0V；VIL（max）=0.8V，與TTL完全相同。另外，74HC/HCT系列與74LS系列的產品，只要最后3位數字相同，則兩種器件的邏輯功能、外形尺寸，引腳排列順序也完全相同，這樣就為以CMOS產品代替TTL產品提供了方便。
（3）先進的CMOS——AC（ACT）系列
該系列的工作頻率得到了進一步的提高，同時保持了CMOS超低功耗的特點。其中ACT系列與TTL器件電壓兼容，電源電壓范圍為4.5～5.5V。AC系列的電源電壓范圍為1.5～5.5V。AC（ACT）系列的邏輯功能、引腳排列順序等都與同型號的HC（HCT）系列完全相同。
2．cmos電路邏輯的主要參數
cmos電路邏輯主要參數的定義同TTL電路，下面主要說明cmos電路邏輯主要參數的特點。
（1）輸出高電平VOH與輸出低電平VOL。CMOS門電路VOH的理論值為電源電壓VDD，VOH（min）=0.9VDD；VOL的理論值為0V，VOL（max）=0.01VDD。所以CMOS門電路的邏輯擺幅（即高低電平之差）較大，接近電源電壓VDD值。
（2）閾值電壓Vth。從CMOS非門電壓傳輸特性曲線中看出，輸出高低電平的過渡區很陡，閾值電壓Vth約為VDD/2。
（3）抗干擾容限。CMOS非門的關門電平VOFF為0.45VDD，開門電平VON為0.55VDD。因此，其高、低電平噪聲容限均達0.45VDD。其他CMOS門電路的噪聲容限一般也大于0.3VDD，電源電壓VDD越大，其抗干擾能力越強。
（4）傳輸延遲與功耗。CMOS電路的功耗很小，一般小于1 mW/門，但傳輸延遲較大，一般為幾十ns/門，且與電源電壓有關，電源電壓越高，CMOS電路的傳輸延遲越小，功耗越大。前面提到74HC高速CMOS系列的工作速度己與TTL系列相當。
（5）扇出系數。因CMOS電路有極高的輸入阻抗，故其扇出系數很大，一般額定扇出系數可達50。但必須指出的是，扇出系數是指驅動CMOS電路的個數，若就灌電流負載能力和拉電流負載能力而言，CMOS電路遠遠低于TTL電路。
分析cmos電路邏輯是在TTL電路問世之后 ，所開發出的第二種廣泛應用的數字集成器件，從發展趨勢來看，由于制造工藝的改進，CMOS電路的性能有可能超越TTL而成為占主導地位的邏輯器件 。CMOS電路的工作速度可與TTL相比較，而它的功耗和抗干擾能力則遠優于TTL。此外，幾乎所有的超大規模存儲器件 ，以及PLD器件都采用CMOS藝制造，且費用較低。 早期生產的CMOS門電路為4000系列 ，隨后發展為4000B系列。當前與TTL兼容的CMOS 器件如74HCT系列等可與TTL器件交換使用。
分析cmos電路邏輯-MOS管參數

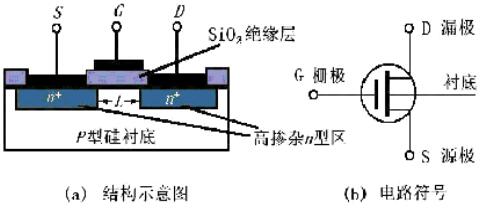

1.開啟電壓VT
開啟電壓（又稱閾值電壓）：使得源極S和漏極D之間開始形成導電溝道所需的柵極電壓；·標準的N溝道MOS管，VT約為3～6V；·通過工藝上的改進，可以使MOS管的VT值降到2～3V。
2. 直流輸入電阻RGS
即在柵源極之間加的電壓與柵極電流之比，這一特性有時以流過柵極的柵流表示，MOS管的RGS可以很容易地超過1010Ω。
3. 漏源擊穿電壓BVDS
在VGS=0（增強型）的條件下 ，在增加漏源電壓過程中使ID開始劇增時的VDS稱為漏源擊穿電壓BVDS
ID劇增的原因有下列兩個方面：
（1）漏極附近耗盡層的雪崩擊穿
（2）漏源極間的穿通擊穿
有些MOS管中，其溝道長度較短，不斷增加VDS會使漏區的耗盡層一直擴展到源區，使溝道長度為零，即產生漏源間的穿通，穿通后源區中的多數載流子，將直接受耗盡層電場的吸引，到達漏區，產生大的ID 。
4. 柵源擊穿電壓BVGS
在增加柵源電壓過程中，使柵極電流IG由零開始劇增時的VGS，稱為柵源擊穿電壓BVGS。
5. 低頻跨導gm
在VDS為某一固定數值的條件下 ，漏極電流的微變量和引起這個變化的柵源電壓微變量之比稱為跨導。gm反映了柵源電壓對漏極電流的控制能力，是表征MOS管放大能力的一個重要參數。一般在十分之幾至幾mA/V的范圍內 。
6. 導通電阻RON
導通電阻RON說明了VDS對ID的影響 ，是漏極特性某一點切線的斜率的倒數，在飽和區，ID幾乎不隨VDS改變，RON的數值很大 ，一般在幾十千歐到幾百千歐之間，由于在數字電路中 ，MOS管導通時經常工作在VDS=0的狀態下，所以這時的導通電阻RON可用原點的RON來近似。對一般的MOS管而言，RON的數值在幾百歐以內 。
7. 極間電容
三個電極之間都存在著極間電容：柵源電容CGS 、柵漏電容CGD和漏源電容CDS
CGS和CGD約為1～3pF
CDS約在0.1～1pF之間。
8. 低頻噪聲系數NF
噪聲是由管子內部載流子運動的不規則性所引起的，由于它的存在，就使一個放大器即便在沒有信號輸人時，在輸出端也出現不規則的電壓或電流變化，噪聲性能的大小通常用噪聲系數NF來表示，它的單位為分貝（dB）。這個數值越小，代表管子所產生的噪聲越小，低頻噪聲系數是在低頻范圍內測出的噪聲系數。場效應管的噪聲系數約為幾個分貝，它比雙極性三極管的要小 。
分析cmos電路邏輯結構
分析cmos電路邏輯是在TTL電路問世之后 ，所開發出的第二種廣泛應用的數字集成器件，從發展趨勢來看，由于制造工藝的改進，CMOS電路的性能有可能超越TTL而成為占主導地位的邏輯器件 。CMOS電路的工作速度可與TTL相比較，而它的功耗和抗干擾能力則遠優于TTL。此外，幾乎所有的超大規模存儲器件 ，以及PLD器件都采用CMOS藝制造，且費用較低。早期生產的CMOS門電路為4000系列 ，隨后發展為4000B系列。當前與TTL兼容的CMO器件如74HCT系列等可與TTL器件交換使用。下面首先討論CMOS反相器，然后介紹其他cmos電路邏輯。
工作原理
首先考慮兩種極限情況：當vI處于邏輯0時 ，相應的電壓近似為0V；而當vI處于邏輯1時，相應的電壓近似為VDD。假設在兩種情況下N溝道管 TN為工作管P溝道管TP為負載管。但是，由于電路是互補對稱的，這種假設可以是任意的，相反的情況亦將導致相同的結果。

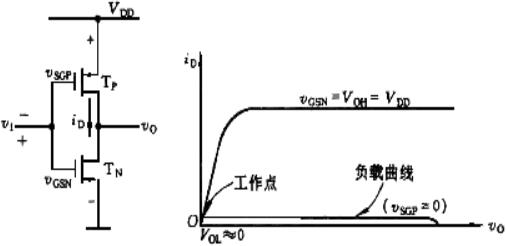

下圖分析了當vI=VDD時的工作情況。在TN的輸出特性iD—vDS（vGSN＝VDD）(注意vDSN=vO)上 ，疊加一條負載線，它是負載管TP在 vSGP=0V時的輸出特性iD－vSD。由于vSGP＜VT（VTN=|VTP|=VT），負載曲線幾乎是一條與橫軸重合的水平線。兩條曲線的交點即工作點。顯然，這時的輸出電壓vOL≈0V（典型值＜10mV ，而通過兩管的電流接近于零。這就是說，電路的功耗很小（微瓦量級）

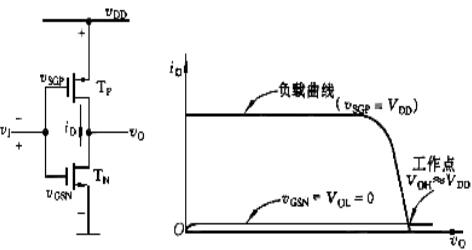

下圖分析了另一種極限情況，此時對應于vI＝0V。此時工作管TN在vGSN＝0的情況下運用，其輸出特性iD－vDS幾乎與橫軸重合 ，負載曲線是負載管TP在vsGP＝VDD時的輸出特性iD－vDS。由圖可知，工作點決定了VO＝VOH≈VDD；通過兩器件的電流接近零值 。可見上述兩種極限情況下的功耗都很低。
由此可知，基本CMOS反相器近似于一理想的邏輯單元，其輸出電壓接近于零或+VDD，而功耗幾乎為零。
傳輸特性

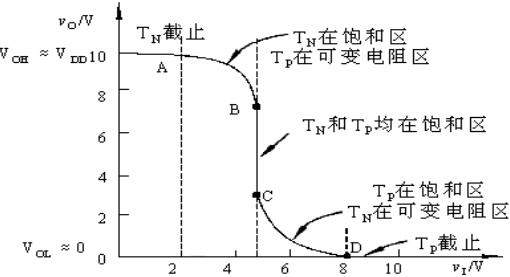

下圖為CMOS反相器的傳輸特性圖。圖中VDD=10V，VTN=|VTP|=VT=2V。由于 VDD＞（VTN＋|VTP|），因此，當VDD-|VTP|>vI>VTN 時,TN和TP兩管同時導通。考慮到電路是互補對稱的，一器件可將另一器件視為它的漏極負載。還應注意到，器件在放大區（飽和區）呈現恒流特性，兩器件之一可當作高阻值的負載。因此，在過渡區域，傳輸特性變化比較急劇。兩管在VI=VDD/2處轉換狀態。
工作速度

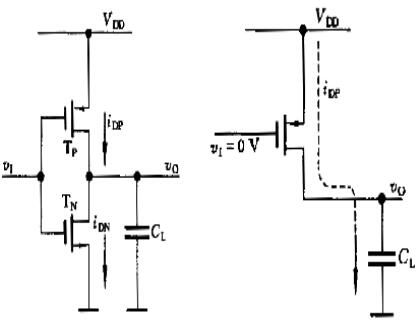

CMOS反相器在電容負載情況下，它的開通時間與關閉時間是相等的，這是因為電路具有互補對稱的性質。下圖表示當vI=0V時 ，TN截止，TP導通，由VDD通過TP向負載電容CL充電的情況。由于CMOS反相器中，兩管的gm值均設計得較大，其導通電阻較小，充電回路的時間常數較小。類似地，亦可分析電容CL的放電過程。CMOS反相器的平均傳輸延遲時間約為10ns。
