自科技發展以來，現如今發光二極管已經成為隨處可見的半導體電子元件。因?yàn)橛猛緩V泛我們可以在隨處發現它的身影。今天給大家?guī)?lái)一個關于發光二極管的小知識，教您如何判斷發光二極管正負極以及發光二極管正負極符號。
怎樣快速判斷發光二極管正負極呢？其實很簡單，下面說兩種常用的方光二極管常用的正負極判斷方法。
方法一：長短腳判斷發光二極管的正負極
所有的發光二極管無論什顏色正負極都是固定的。對于直插的發光二極管，腳長的是正極，短的是負極，也可以仔細觀察管子內部的電極，較小的是正極，大的類似于碗狀的是負極。對于貼片二極管，俯視，一邊帶彩色線的是負極，另一邊則是正極。

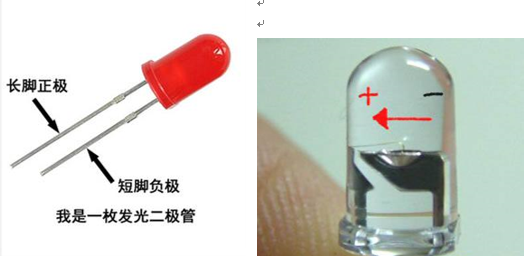

(發光二極管正負極)
方法二：萬用表來判斷發光二極管正負極
當然，我們也可使用萬用表來判斷發光二極管正負極。操作方法：萬用表R×1K擋，紅、黑兩表筆交替接自閃發光二極管的兩根引線，當發現其中一次測量，表針先向右擺動一定距離，然后表針在此位置上開始輕微抖動（振動），擺動幅度在一小格左右。

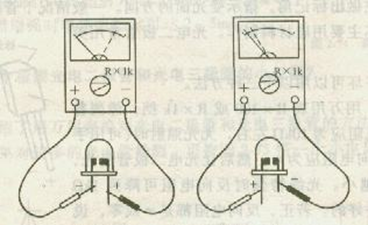

（萬用表測試發光二極管）
種現象說明自閃發光二極管內部的集成電路在萬用表內部1.5V電池電壓的作用下開始振蕩，輸出的脈沖電流使指針產生抖動，只是因?yàn)殡妷禾瓦€不能使發光二極管發光。但此現象說明萬用表紅、黑表筆的接法是正確的，即萬用表黑表筆接的是自閃發光二極管的正極。
綜合下來看，發光二極管正負極判斷主要有兩種方法一種是通過觀察發光二極管的細節另一種是通過萬用表來判斷發光二極管正負極。從而我們以為對發光二極管的認識更近了一步。

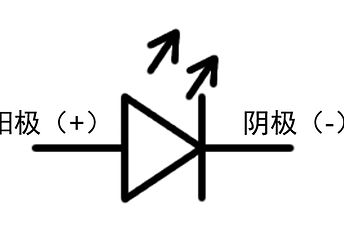

最后，我們?cè)賮?lái)看看發光二極管正負極符號圖
