1.什么是LED驅動電源
LED驅動電源把電源供給變換為特定的電壓電流以驅動LED發光的電壓變換器，一般情況下：LED驅動電源的輸入包含高壓工頻溝通（即市電）、低壓直流、高壓直流、低壓高頻溝通（如電子變壓器的輸出）等。而LED驅動電源的輸出則大大都為可隨LED正向壓降值改動而改動電壓的恒定電流源。
LED電源中心元件包含開關操控器、電感器、開關元器材（MOS管）、反響電阻、輸入濾波器材、輸出濾波器材等等。依據不同場合要求、還要有輸入過壓維護電路、輸入欠壓維護電路，LED開路維護、過流維護等電路。
2.LED驅動電源的特征
1）高牢靠性
特別像LED路燈的驅動電源，裝在高空，修理不方便，修理的花費也大。
2） 高功率
LED是節能產品，驅動電源的功率要高。關于電源設備在燈具內的結散熱非常重要。電源的功率高，它的耗費功率小，在燈具內發熱量就小，也就下降了燈具的溫升。對推遲LED的光衰有利。
3）高功率要素
功率要素是電網對負載的要求。一般70瓦以下的用電器，沒有強制性目標。雖然功率不大的單個用電器功率要素低一點對電網的影響不大，但晚上運用照明量大，同類負載太會集，會對電網發作較嚴峻的污染。關于30瓦~40瓦的LED驅動電源，聽說不久的將來，或許會對功率要素方面有必定的目標要求。
4）驅動辦法
現在通行的有兩種：其一是一個恒壓源供多個恒流源，每個恒流源單獨給每路LED供電。這種辦法，組合靈敏，一路LED缺點，不影響其他LED的工作，但本錢會略高一點。另一種是直接恒流供電也就是改選用的驅動辦法，LED串聯或并聯運轉。
它的長處是本錢低一點，但靈敏性差，還要處理某個LED缺點，不影響其他LED運轉的問題。這兩種辦法，在一段時刻內并存。多路恒流輸出供電辦法，在本錢和功用方面會較好。
5）浪涌維護
LED抗浪涌的才華是比較差的，特別是抗反向電壓才華。加強這方面的維護也很重要。有些LED燈裝在野外，如LED路燈。由于電網負載的啟甩和雷擊的感應，從電網體系會侵入各種浪涌，有些浪涌會導致LED的損壞。驅動電源在浪涌維護方面應該有必定的欠缺，而至于電源及燈具頻頻替換，LED驅動電源要有按捺浪涌的侵入，維護LED不被損壞的才華。
6）維護功用
電源除了慣例的維護功用外，最好在恒流輸出中添加LED溫度負反響，避免LED溫度過高；要契合安規和電磁兼容的要求。
3.按驅動辦法分類
1）恒流式
恒流驅動電路輸出的電流是恒定的，而輸出的直流電壓卻跟著負載阻值的大小不同在必定范圍內改動，負載阻值小，輸出電壓就低，負載阻值越大，輸出電壓也就越高；
恒流電路不怕負載短路，但禁止負載徹底開路；
恒流驅動電路驅動LED是較為抱負的，但相對而言價格較高；
留意所運用最大接受電流及電壓值，它約束了LED的運用數量。
2）穩壓式
當穩壓電路中的各項參數斷定今后，輸出的電壓是固定的，而輸出的電流卻跟著負載的增減而改動；
穩壓電路不怕負載開路，但禁止負載徹底短路；
以穩壓驅動電路驅動LED，每串需求加上適合的電阻方可使每串LED顯現亮度平均；
亮度會受整流而來的電壓改動影響。
4.整體恒流和逐路恒流工作辦法優缺點
與整體恒流相較，逐路恒流雖然缺陷比較多，本錢也比較高。但是它能真實的起到維護LED和延長LED的壽數，所以逐路恒流才是未來的趨勢。
5.LED電源的缺乏
LED驅動電源現在存在缺乏的原因：
出產LED照明及相關產品的公司的技能人員對開關電源的了解不行，做出的電源是能夠正常作業，但一些要害性的評估及電磁兼容的考慮不行，仍是有必定得危險；
大部分LED電源出產企業都是從一般的開關電源轉型過來做LED電源，對LED的特色及運用知道還不行；
現在關于LED的標準幾乎沒有，大部分都是參閱開關電源和電子整流器的標準；
現在大部分LED電源沒有一致，所以量大部分都比較小。采購量小，價格就偏高，而且元器材供給商也不太配合；
LED電源的安穩性：寬電壓輸入，高溫文低溫工作，過溫、過壓維護等問題都沒有逐個處理；
首先是驅動電路整體壽數，尤其是要害器材如：電容在高溫下的壽數直接影響到電源的壽數；
是LED驅動器應挑戰更高的變換功率，尤其是在驅動大功率LED時更是如此，由于一切未作為光輸出的功率都作為熱量耗散，電源變換功率的過低，影響了LED節能效果的發揮；
現在在功率較小（1-5W）的運用場合，恒流驅動電源本錢所占的比重現已挨近1/3，現已挨近了光源的本錢，必定程度上影響了市場推行。
6.LED電源有哪些分類呢？
LED驅動電源是把電源供給變換為特定的電壓電流以驅動LED發光的電壓變換器，一般情況下：LED驅動電源的輸入包含高壓工頻溝通、低壓直流、高壓直流、低壓高頻溝通（如電子變壓器的輸出）等。而LED驅動電源的輸出則大大都為可隨LED正向壓降值改動而改動電壓的恒定電流源。
由于各種規格不同的LED電源的功用和變換功率各不相同，所以挑選適合、高效的LED專用電源，才華真實展露出LED光源高效能的特性。由于低功率的LED電源自身就需求耗費許多電能，所以在給LED供電的過程中就無法凸顯LED的節能特色。總歸，LED電源在LED作業中的安穩性、節能性、壽數長短，具有重要的效果。
一、LED電源按驅動辦法能夠分為兩大類：
A.穩壓式：
1、穩壓電路斷定各項參數后，輸出的是固定電壓，輸出的電流卻跟著負載的增減而改動
2、穩壓電路雖然不怕負載開路，但是禁止負載徹底短路
3、整流后的電壓改動會影響LED的亮度
4、要使每串以穩壓電路驅動LED顯現亮度均勻，需求加上適合的電阻才華夠
B. 恒流式：
1、恒流驅動電路驅動LED是很抱負的，缺陷就是價格較高
2、恒流電路雖然不怕負載短路，但是禁止負載徹底開路
3、恒流驅動電路輸出的電流是恒定的，而輸出的直流電壓卻跟著負載阻值的大小不同在必定范圍內改動
4、 要約束LED的運用數量，由于它有最大接受電流及電壓值
二、LED電源按電路結構能夠分為六類：
1）慣例變壓器降壓：
這種電源的長處是體積小，缺乏之處是分量偏重、電源功率也很低，一般在45%~60%，由于牢靠性不高，所以一般很少用。
2）電容降壓：
這種辦法的LED電源簡略受電網電壓動搖的影響，電源功率低，不宜LED在閃爍時運用，由于電路經過電容降壓，在閃爍運用時，由于充放電的效果，經過LED的瞬間電流極大，簡略損壞芯片。
3）電子變壓器降壓：
這種電源結構缺乏之處是變換功率低，電壓范圍窄，一般180~240V，波紋攪擾大。
4）電阻降壓：
這種供電辦法電源功率很低，而且體系的牢靠也較低。由于電路經過電阻降壓，受電網電壓改動的攪擾較大，不簡略做成穩壓電源，而且降壓電阻自身還要耗費很大部分的能量。
5）RCC降壓式開關電源：
這種辦法的LED電源長處是穩壓范圍比較寬、電源功率比較高，一般可在70%~80%，運用較廣。缺陷首要是開關頻率不易操控，負載電壓波紋系數較大，反常情況負載適應性差。
6）PWM操控式開關電源：
現在來說，PWM操控辦法規劃的LED電源是比較抱負的，由于這種開關電源的輸出電壓或電流都很安穩。電源變換功率極高，一般都能夠高達80%~90%，而且輸出電壓、電流非常安穩。這種辦法的LED電源首要由四部分組成它們別離是：輸入整流濾波部分、輸出整流濾波部分、PWM穩壓操控部分、開關能量變換部分。而且這種電路都有完善的維護措施，歸于高牢靠性電源。
7.LED驅動電源九大功用特色要求
據電網的用電規矩和LED驅動電源的特性要求，在挑選和規劃LED驅動電源時要考慮到以下九大功用特色要求：
1）高牢靠性
特別像LED路燈的驅動電源，裝在高空，修理不方便，修理的花費也大。
2）高功率
LED是節能產品，驅動電源的功率要高。關于電源設備在燈具內的結構，尤為重要。由于LED的發光功率跟著LED溫度的升高而下降，所以LED的散熱非常重要。電源的功率高，它的耗費功率小，在燈具內發熱量就小，也就下降了燈具的溫升。對推遲LED的光衰有利。
3)高功率要素
功率要素是電網對負載的要求。一般70瓦以下的用電器，沒有強制性目標。雖然功率不大的單個用電器功率要素低一點對電網的影響不大，但晚上我們點燈，同類負載太會集，會對電網發作較嚴峻的污染。關于30瓦~40瓦的LED驅動電源，聽說不久的將來，或許會對功率要素方面有必定的目標要求。
4)驅動辦法
現在通行的有兩種：其一是一個恒壓源供多個恒流源，每個恒流源單獨給每路LED供電。這種辦法，組合靈敏，一路LED缺點，不影響其他LED的作業，但本錢會略高一點。另一種是直接恒流供電，LED串聯或并聯運轉。它的長處是本錢低一點，但靈敏性差，還要處理某個LED缺點，不影響其他LED運轉的問題。這兩種辦法，在一段時刻內并存。多路恒流輸出供電辦法，在本錢和功用方面會較好。或許是今后的干流方向。
5)浪涌維護
LED抗浪涌的才華是比較差的，特別是抗反向電壓才華。加強這方面的維護也很重要。有些LED燈裝在野外，如LED路燈。由于電網負載的啟甩和雷擊的感應，從電網體系會侵入各種浪涌，有些浪涌會導致LED的損壞。因而LED驅動電源要有按捺浪涌的侵入，維護LED不被損壞的才華。
6)維護功用
電源除了慣例的維護功用外，最好在恒流輸出中添加LED溫度負反響，避免LED溫度過高。
7)防護方面
燈具外設備型，電源結構要防水、防潮，外殼要耐曬。
8)驅動電源
驅動電源的壽數要與LED的壽數相適配。
9)要契合安規和電磁兼容的要求
跟著LED的運用日益廣泛，LED驅動電源的功用將越來越適宜LED的要求。
8.斷定LED驅動電源質量的七大準則
1)、拋棄4路以上輸出，展開單路或兩路輸出，拋棄大電流和超大電流，展開小電流
輸出路數越多越雜亂，不同出路之間的電流攪擾處理起來本錢很高，如不處理則缺點率較高。其他輸出路數越多則總輸出電流也就越大，而電流是發熱的首要原因，電壓自身不直接導致發熱，簡略來說發熱量與電流的平方成正比，也就是說電流添加到本來的2倍的話，發熱量將添加到本來的4倍，電流添加到本來3倍，發熱量將添加到本來9倍。綜上所述，單路或兩路輸出的LED燈電源缺點率會下降許多。
2)、智能操控是LED燈具的優勢之一，而電源是智能操控的要害
智能操控在LED路燈和LED地道燈照明運用上條件最老練效果最顯著，智能操控能在不一同間段、依據道路車流密度來完成燈具功率的無級操控，既滿足運用要求，又完成巨大的節能效果，能夠為公路主管單位節約許多經費。在地道照明上的運用不光能夠節能，還能夠依照地道外的亮度情況主動調理地道出入口亮度，給司機供給一個視覺過度階段，以保證駕馭安全。
3)、拋棄大功率、超大功率，挑選較高安穩性的中小功率電源
由于功率越大，發熱量越大，里邊的零部件也越緊湊，不利于散熱，而溫度正是電源發作缺點的元兇巨惡。再者，小功率電源相對來說展開的較為老練，安穩性和本錢方面都有優勢。其實許多大功率電源計劃都沒有經過時刻驗證及實踐證明，都是倉促上馬的項目，都是實驗性的產品，因而缺點層出不窮。相比之下中小功率電源因展開較早，技能計劃要老練的多。
4)、散熱和防護是電源缺點的首要外部要素
不只電源自身會發熱，燈具也會發熱，這兩種熱源怎么合理的發出出去是燈具規劃工程師有必要考慮的問題，必定要避免熱量的過度會集，形成熱島效應，影響電源壽數。選用分離式電源計劃是一個好的挑選。
5)、維護的可行性
電源的缺點問題不可能徹底避免，成都朝月光電提出了維護簡潔性準則。只要把電源的替換做的跟慣例照明的光源的替換那么簡潔時，才華是用戶用的開心，即便是電源壞了，心境也不會太差，而用戶的心境好壞抉擇著LED燈廠家的命運。
6)、防護功用
防護問題也很重要，水分的浸透可能引起電源的短路，外殼上的沙塵會影響電源的散熱，暴曬則簡略引起高溫文電線及其他元器材的老化，從實踐運用中的閱歷來看，旋轉接線插頭的缺點率較高，大都為漏水形成缺點。
7)、模塊化規劃
模塊化規劃現已成為當今的潮流，有必要在模塊電源一體化上想辦法，，如果電源能用插拔的辦法處理維護問題，必定會遭到用戶的歡迎，一同還需樹立接口標準化，讓不同廠家的LED燈電源能夠通用。
總結：LED燈電源最好選用分體式規劃，一同重視電源的牢靠性與壽數，哪怕添加一點本錢，只要站在客戶的視點去規劃產品，企業才華得到長久的展開。
9.簡化LED規劃的五大準則
1)芯片發熱
這首要針對內置電源調制器的高壓驅動芯片。假設芯片耗費的電流為2mA，300V的電壓加在芯片上面，芯片的功耗為0.6W，當然會引起芯片的發熱。驅動芯片的最大電流來自于驅動功率MOS管的耗費，簡略的核算公式為I=cvf（考慮充電的電阻效益，實踐I=2cvf，其間c為功率MOS管的cgs電容，v為功率管導通時的gate電壓，所認為了下降芯片的功耗，有必要想辦法下降c、v和f.如果c、v和f不能改動，那么請想辦法將芯片的功耗分到芯片外的器材，留意不要引進額定的功耗。再簡略一點，就是考慮更好的散熱吧。
2)功率管發熱
關于這個問題，也見到過有人在論壇發過貼。功率管的功耗分紅兩部分，開關損耗和導通損耗。要留意，大大都場合特別是LED市電驅動運用，開關危害要遠大于導通損耗。開關損耗與功率管的cgd和cgs以及芯片的驅動才華和作業頻率有關，所以要處理功率管的發熱能夠從以下幾個方面處理：
A、不能片面依據導通電阻大小來挑選MOS功率管，由于內阻越小，cgs和cgd電容越大。如1N60的cgs為250pF左右，2N60的cgs為350pF左右，5N60的cgs為1200pF左右，不同太大了，挑選功率管時，夠用就能夠了。
B、剩余的就是頻率和芯片驅動才華了，這兒只談頻率的影響。頻率與導通損耗也成正比，所以功率管發熱時，首先要想想是不是頻率挑選的有點高。想辦法下降頻率吧！不過要留意，當頻率下降時，為了得到相同的負載才華，峰值電流必定要變大或許電感也變大，這都有可能導致電感進入飽滿區域。如果電感飽滿電流夠大，能夠考慮將CCM（連續電流模式）改動成DCM（非連續電流模式），這樣就需求添加一個負載電容了。
3）工作頻率降頻
這個也是用戶在調試過程中比較常見的現象，降頻首要由兩個方面導致。輸入電壓和負載電壓的份額小、體系攪擾大。關于前者，留意不要將負載電壓設置的太高，雖然負載電壓高，功率會高點。關于后者，能夠測驗以下幾個方面：a、將最小電流設置的再小點;b、布線潔凈點，特別是sense這個要害途徑;c、將電感挑選的小點或許選用閉合磁路的電感;d、加RC低通濾波吧，這個影響有點欠好，C的一致性欠好，誤差有點大，不過關于照明來說應該夠了。無論怎么降頻沒有長處，只要害處，所以必定要處理。
4）電感或變壓器的挑選
總算談到重點了，我還沒有入門，只能瞎說點飽滿的影響了。許多用戶反響，相同的驅動電路，用a出產的電感沒有問題，用b出產的電感電流就變小了。遇到這種情況，要看看電感電流波形。有的工程師沒有留意到這個現象，直接調理sense電阻或許作業頻率達到需求的電流，這樣做可能會嚴峻影響LED的運用壽數。所以說，在規劃前，合理的核算是有必要的，如果理論核算的參數和調試參數差的有點遠，要考慮是否降頻和變壓器是否飽滿。變壓器飽滿時，L會變小，導致傳輸delay引起的峰值電流增量急劇上升，那么LED的峰值電流也跟著添加。在平均電流不變的前提下，只能看著光衰了。
5）LED電流大小
我們都知道LEDripple過大的話，LED壽數會遭到影響，影響有多大，也沒見過哪個專家說過。曾經問過LED廠這個數據，他們說30%以內都能夠接受，不過后來沒有經過驗證。主張仍是盡量操控小點。如果散熱處理的欠好的話，LED必定要降額運用。也希望有專家能給個詳細目標，要不然影響LED的推行。
10.LED驅動電源常見難題
為了節能省電，LED得到了很大的推行，但LED都需求有個電源驅動，其好壞會直接影響LED的壽數，因而怎么做好一個LED驅動電源是LED電源描繪者的重中之重。本文剖析了一些LED驅動電源的難題，希望能夠對工程師供給一點幫忙。
1）驅動電路直接影響LED壽數
我們所說的LED驅動包含數碼驅動和類推驅動兩類，數碼驅動指數字電路驅動，包含數字調光操控，RGB全彩變幻等。類推驅動指類推電路驅動，包含AC恒流開關電源，DC恒流操控電路。驅動電路由電子元件組成，包含半導體元件，電阻，電容，電感等，這些元件都有運用壽數，任何一個器材失效都會致使整個電路的失效或許有些功用失效。
LED的運用壽數是5-10萬小時，按5萬小時算，連續點亮，有近6年的壽數。開關電源的壽數是很難抵達6年的，市面上出售的開關電源質保期一般是2-3年，抵達6年質保的電源是軍品等級的，價錢是一般電源的4-6倍，一般的燈具廠是很難接受的。所以LED燈具的缺點多為驅動電路缺點。
2）散熱難題
LED為冷光源，作業結溫不能超過限值，描繪時還要留必定余量。整個燈具的描繪要考慮外形漂亮，設備便當，配光，散熱等許多方面難題，要在許多要素中尋求平衡點，這樣整體的燈具才是最棒的.LED燈具的展開時刻不長，能夠學習的閱歷不多，許多描繪都是不斷完善的。有些LED燈具廠家所用電源為外協或許外購，燈具描繪師對電源知道不多，給LED的散熱空間較大，給電源的散熱空間較小。
一般是描繪好燈具后再找適合的電源來配套，這樣就給電源的配套帶來必定的難度。常常碰到因燈具內部空間較小或許內部溫度較高，而且本錢操控較低，無法配到適合電源。有些LED燈具廠有電源研發才華，在初步描繪燈具前期進行評估，電源的描繪同步進行，就能處理以上難題。在描繪中要概括考慮LED的散熱和電源的散熱，整體操控燈具的溫升，這樣才華描繪出較好的燈具。
3）電源描繪中的難題
a.功率描繪。雖然LED光效高，但是還有80-85%的熱能損耗，致使燈具內部有20-30度的溫升，若是室溫25度情況，燈具內部就有45-55度，電源長時刻在高溫環境下作業，要保證壽數就有必要加大功率余量，一般留到1.5-2倍的余量。
b.元件選型。燈具內部溫度45-55度情況下，電源內部溫升還有20度左右，則元件鄰近的溫度要抵達65-75度。有些元件在高溫情況參數會飄移，還有些壽數會縮短，所以器材要挑選能在較高溫度長時刻運用的，特別留意電解電容和導線。
C.電功用描繪。開關電源對準LED的參數描繪，首要是恒流參數，電流的大小抉擇LED的亮度，若是批量電流過失較大，則整批燈的亮度不均勻。而且溫度的改動也能致使電源輸出電流偏移。一般是批量過失操控在+/-5%以內，才華保證燈的亮度一同.LED的正向壓降有誤差，電源描繪的恒流電壓規劃要包含LED的電壓規劃。多個LED串連運用時分，最小壓降乘以串連數量為下限電壓，最大壓降乘以串連數量為上限電壓，電源的恒流電壓規劃要比這個規劃稍寬些，一般上下限各留1-2V余量。
d.PCB布板描繪.LED燈具留給電源的標準較小（除非是電源外置的），所以在PCB描繪上需求較高，要考慮的要素也多。安全距離要留夠，需求輸入和輸出阻隔的電源，一次側電路和二次側電路需求耐壓1500-2000VAC，在PCB上至少要留夠3MM的距離。若是是金屬外殼的燈具，則整個電源的布板還要考慮高壓有些和外殼的安全距離。若是沒有空間保證安全距離情況下就要運用其他辦法保證絕緣，比如在PCB上打孔，加絕緣紙，灌封絕緣膠等。其他布板還要考慮熱量均衡，發熱元件要均勻分布，不能會集放置，避免部分溫度升高。電解電容遠離熱源，減緩老化，延伸運用壽數。
e.認證難題。現在國內還沒有對準LED燈具的標準，國家相關部分正在研討擬定，國內出售的燈具認證是參照照明燈具的標準，外銷的是做CE或UL等認證，還有些參照國外的LED燈具標準來做。所以對準這種情況，開關電源的描繪要一同滿足以上的這些標準是比擬困難的，我們只能對準不一樣的需求滿足不一樣的認證。
4）運用參數
外購電源在挑選上首要看恒流和恒流的電壓規劃。恒流值挑選為LED的標準電流偏下。電壓規劃的挑選要適中，盡量不要挑選較大規劃，避免功率的浪費。
11.LED驅動電源電路的3種維護辦法
1）維護LED電路中選用保險絲（管）
由于保險絲是一次性的，且反響速度慢，效果差、運用麻煩，所以保險絲不適合用于LED燈制品中，由于LED燈現在首要是在城市的光彩工程和亮化工程。它要求LED維護電路要很嚴苛：在超出正常運用電流時能當即發動維護，讓LED的供電通路就被斷開，使LED和電源都能得到維護，在整個燈正常后又能夠主動康復供電，不影響LED作業。電路不能太雜亂體積不能太大，本錢還要低。所以選用保險絲的辦法完成起來很困難。
2）運用瞬態電壓按捺二極體（簡稱TVS）
瞬態電壓按捺二極體是一種二極體辦法的高效能維護器材。當它的南北極遭到反向瞬態高能量沖擊時，能以10的負12次方秒極短時刻的速度，使自己南北極間的高阻當即下降為低阻，吸收高達數千瓦的浪涌功率，把南北極間的電壓鉗位元在一個預訂的電壓值，有用的維護了電子線路中的精細元器材。瞬態電壓按捺二極體具有回應時刻快、瞬態功率大、漏電流低、擊穿電壓誤差一致性好、鉗位元電壓較易操控、無損壞極限、體積小等長處。
但是在實踐運用中發現要尋找滿足要求電壓值的TVS器材很不簡略。 LED光珠的損壞首要是由于電流過大使芯片內部過熱形成的。 TVS只能勘探過電壓不能勘探過電流。要挑選適合的電壓維護點很難掌握，這種器材就無法出產也就很難在實踐中運用。
3）選擇自恢復保險絲
自康復保險絲又稱為高分子聚合物正溫度熱敏電阻PTC，是由聚合物與導電粒子等構成。在經過特別加工后，導電粒子在聚合物中構成鏈狀導電通路。當正常作業電流經過（或元件處于正常環境溫度）時，PTC自康復保險絲呈低阻狀況；當電路中有反常過電流經過（或環境溫度升高）時，大電流（或環境溫度升高）所發作的熱量使聚合物敏捷脹大，也就切斷了導電粒子所構成的導電通路，PTC自康復保險絲呈高阻狀況；當電路中過電流（超溫狀況）消失后，聚合物冷卻LED驅動電源，體積康復正常，其間導電粒子又從頭構成導電通路，PTC自康復保險絲又呈初始的低阻狀況。
在正常作業狀況自康復保險管的發熱很小，在反常作業狀況它的發熱很高阻值就很大，也就約束了經過它的電流，然后起到了維護效果。在詳細的電路中，能夠挑選：
①分路維護
一般LED燈是分紅許多串接支路。我們能夠在每個支路的前面加一支PTC元件別離進行維護。這種辦法的長處是精確性高，維護的牢靠性好。
②整體維護
在一切光珠的前面加接一支PTC元件，對整燈進行維護。這種辦法的長處是簡略，不占體積。關于民用產品來說，這種維護在實踐運用中的結果仍是令人滿足的。

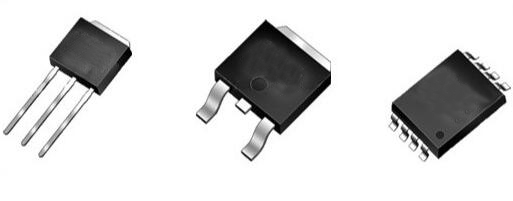

12.LED元件應用電路
LED非隔離：
DC低壓輸入類：30V SERIES MOSFET：30N03B、50N03、100N03
60V SERIES MOSFET：30N06、8606A、40N06、50N06、65N06
100V SERIES MOSFET：6410A、6110A、1710A、7610A
150V SETIES MOSFET：6115A、7115A
LED隔離方案：
AC高壓輸入類：600V SERIES MOSFET：1N60H、2N60H、4N60H-12N60H
650V SERIES MOSFET:1N65H、2N65H、4N65H-12N65H
700V SERIES MOSFET：6N70H、6N70S
800V SERIES MOSFET：3N80H、7N80H、6N70S
DC低壓輸入類：30V SERIES MOSFET：30N03B、50N03、100N03
60V SERIES MOSFET：30N06、8606A、40N06、50N06、65N06
100V SERIES MOSFET：6410A、6110A、1710A、7610A
150V SERIES MOSFET：6115A、7115A
